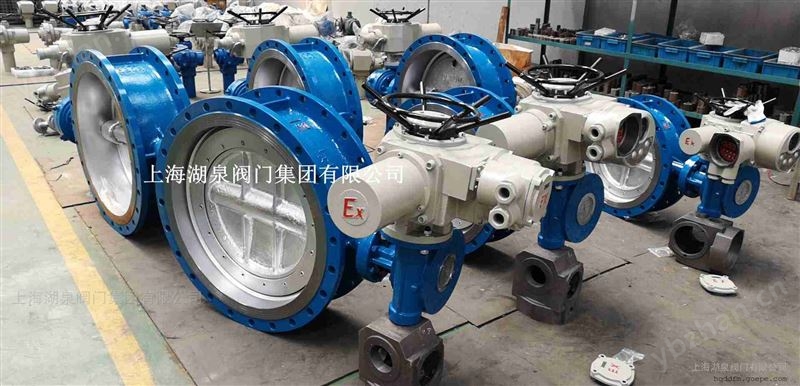

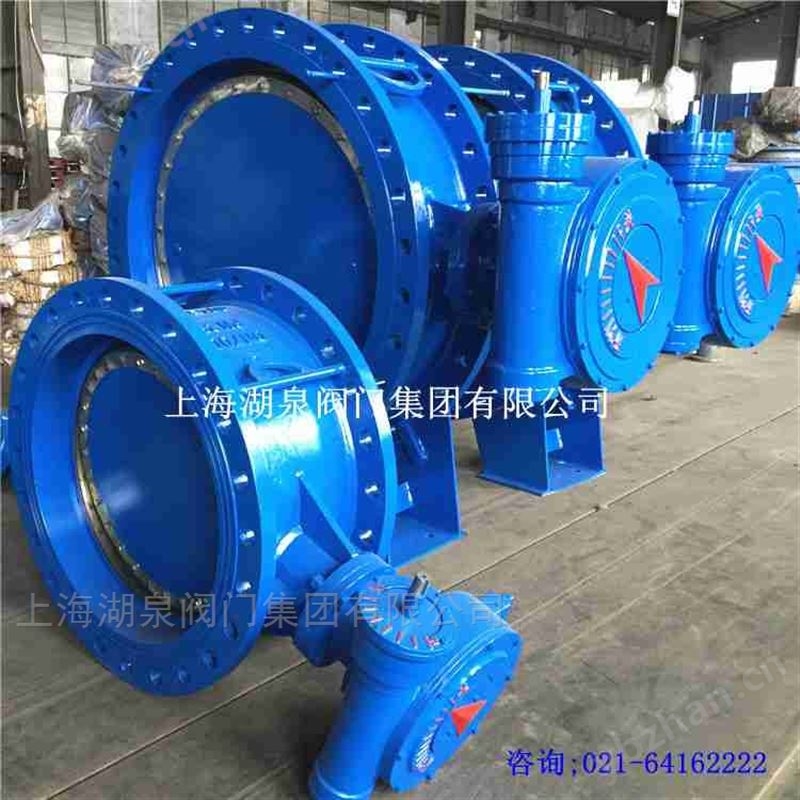

一、電動橡膠材質偏心蝶閥概述:
偏心蝶閥運用偏心原理,與上下閥軸采用異型孔及異型軸的鏈接方式,在蝶板的啟閉過程中實現了蝶板的上下左右浮動的無銷鏈接的功能,減少了蝶板與閥座間的干涉區,從而大大降低了扭矩,提高了密封效果。與電動執行機構配套使用,實現對工藝管道中介質的調節和開閉的功能。廣泛用于冶金、電力、石油、化工、輕工等工業部門的生產過程。
二、電動橡膠材質偏心蝶閥技術指標 :
公稱通徑DN(mm) | 40~1600 | |
公稱壓力PN(MPa) | 低壓:<1.6 中壓:2.5~4.0 | |
閥體材質 | ZG230~450 | ZG1Cr18Ni9 |
閥板材質 | Q235-A | ZG1Cr18Ni9 |
工作溫度t(℃) | -40~345 | -40~600 |
偏心結構 | 雙偏心、三偏心 | |
連接方式 | 法蘭式 對夾式 | |
閥板轉角 | 0~90°可調 | |
允許泄漏量 | <0.1 X DNmm3/s | |
可配電動執行機構 | 整體式、開關量、遠控型、隔爆型、積分調節型、分體控制型等 | |
電源電壓 | 出口國外可另行定制:110V~480V(50Hz~60Hz) | |
防護等級 | IP55~I(xiàn)P68 | |
防爆標志 | Exd II BT4 | |
三、特點:
(1)采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。
(2)密封副材料選用不銹鋼和耐油橡膠配對,使用壽命長。
(3)橡膠密封圈既可位于閥體上,也可位于蝶板上,可適用不同特點的介質,供用戶選擇。
(4)蝶板采用框架結構,強度高,過流面積大,流阻小。
(5)整體烤漆,能有效防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。
(6)雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響。可在任何方向安裝。
(7)體積小,重量輕,性能可靠,配套簡單,流通能力大,適合于介質是較潔凈液體和氣體。
四、結構原理:
1、當閥門開啟時,蝶板與閥座在關閉時瞬間接觸,利用蝶板偏心
2、迅速脫離閥座,降低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面
3、使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。
4、錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑。
5、蝶板在閥門關閉時將出現越關越緊,能夠?qū)崿F(xiàn)自鎖,防止蝶板過位。
