產品概述

DFW戶外*壓電級分接箱，于交流12kV電鉺系統的電紙節點處，用于分R電觴0其連接方式簡單、方使.具有全絕緣、全密 封，««餞、免錐護.安全可靠、體積小.重置造型關觀.無油化.安裝簡單.接地炅活.無任何帶電部分裸B等特點.以* 技術解決7電纜_T接.環網供電多路進出線等雉題。產品形式可分為開關分支箱.歐式分支箱和美式分支箱其進出線電纜連接 均采用全絕電級播頭.安裝簡使，使用可外箱表面均采用»電哦塑I藝加工、關觀.大方、.可按不同的環堍逸擇不同的期 色加I,.箱內均具有相應的電紐團定夾及接地期子》10KV高壓歐式電纜分支箱地基圖

主要用途

該產品適用于城市街邁、居民小高層9筑、地下設旖、公路.明通、工礦企此、油田、港口、機場.碼頭、開發K、立交橋、工 地、大中》企4以及其它場合的配電網，特別適用于城市電網改造I程.可大大節雀設務和電紱的投資，提*供電可靠性《

正常使用條件

u海拔高度：不a過e ioo〇m:(如有特殊要求可在訂貨時注明）

2、    環堍溫度：_25

3、    相對溫度：曰平均值不大于95%,月平均值不大于90%:

4、    抗震能力：8*

5、    火災.*炸危險.嚴重污染、化學腐蝕及劇}?(霣動的場所。

符合標準

.IEC298 .1EC265 .IEC129 .IEC694 JEC420 .IEC56 .IEC529 .IEC932 .GB3804 .GB3906 .Gb11022

4.結構性能特點

1、采用全絕緣、全封閉、全天候和全防護斜開結構。

2、抗洪水浸泡、抗污穢、抗凝露、耐腐蝕。

3、有不銹鋼結構和鋼板結構兩種選擇，外殼防撬防盜性能好。

4、電纜接頭采用歐式對接法，施工方便。

5、電纜插頭采用*及進口硅橡膠材料制造，質量可靠。

6、復合型硅橡膠電纜插頭帶有半導電屏蔽層，可確保人身安全。

7、電纜zui多可裝6個分支。10KV高壓歐式電纜分支箱地基圖

8、產品結構緊湊，體積小，安裝簡便，免維護。

9、箱體中部的雙通套管帶有電壓傳感器，箱體側壁安裝有帶電顯示裝置。

10、一次性投資小。

 5. 安裝、調試及安裝基礎要求

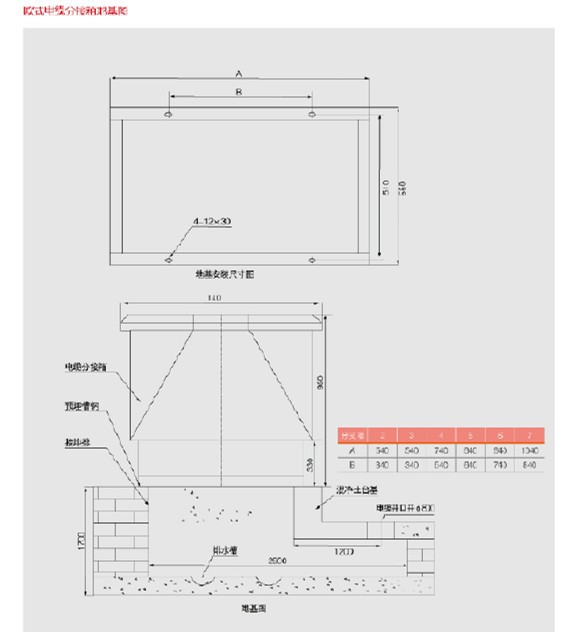

a、安裝時將分支箱放在基礎的導軌上，并用螺栓緊固。安裝基礎圖見附圖1.

b、分支箱的主接地排與基礎內的接地極相連接，該連接線應能承受短路引起的熱和機械應力，應保證接地系統的連續性和可行性。

c、安裝后應檢查主母線，電纜及連接處等的安裝是否牢靠，接觸是否良好，檢查各元件性能是否正常。

d、按各自產品要求安裝并調試合格后，再對分支箱進行現場交接試驗，試驗合格后，方可投入運行。

6. 維護和修理

a、每年應有一次以上對分支箱內外表面，特別是絕緣件的表面進行除塵清潔工作。

b、分支箱在運行五年后（在正常使用環境條件下）應對其主回路和輔助回路的絕緣水平進行檢查。

c、在維護和修理時需停電后進行。

d、在維護和修理時，于卸下前內門后，可松下固定螺栓，卸下頂蓋及前內門上的插槽面板（當用螺栓固定時），以方便檢修。

10KV高壓歐式電纜分支箱地基圖
