JWJXC-H125/0.44無極加強緩放繼電器

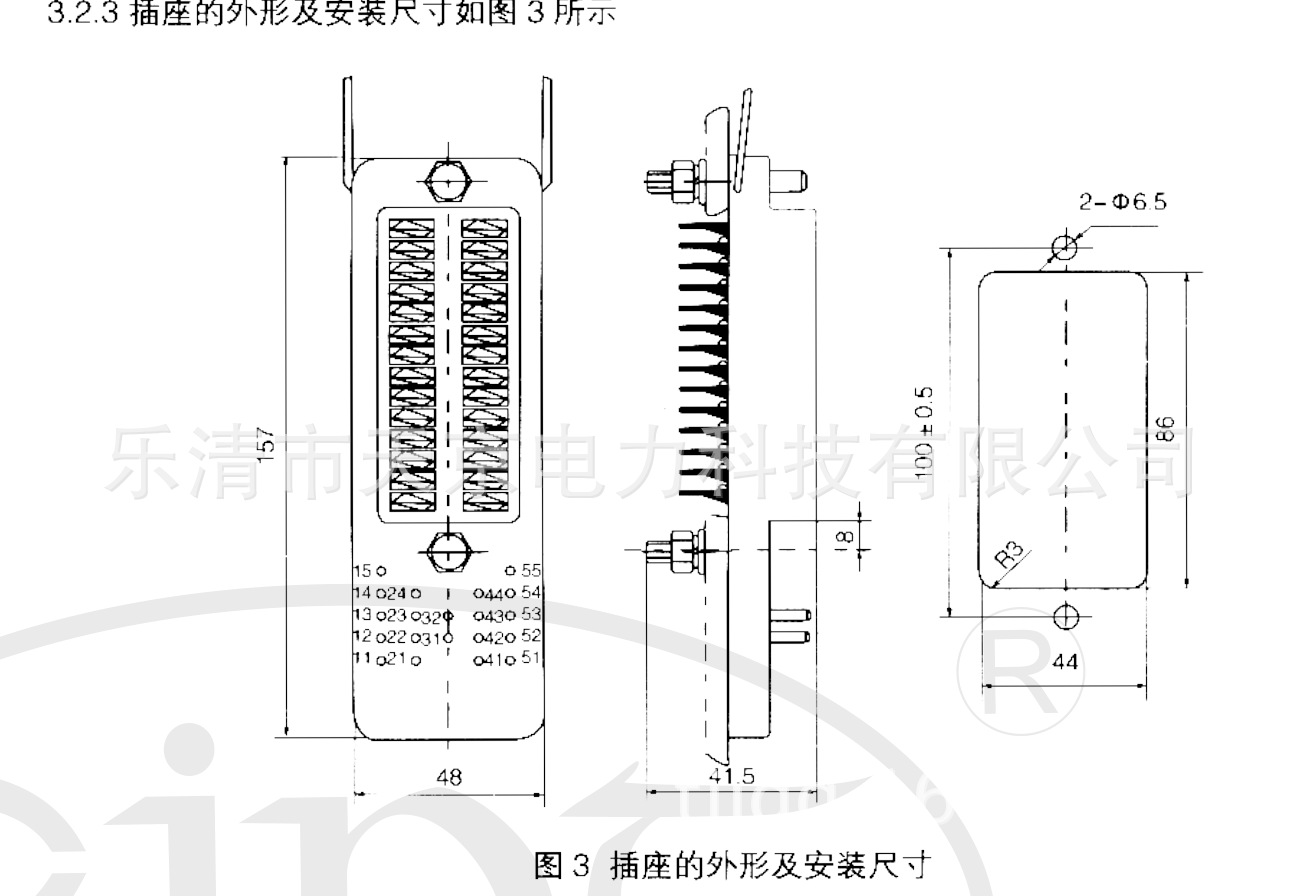

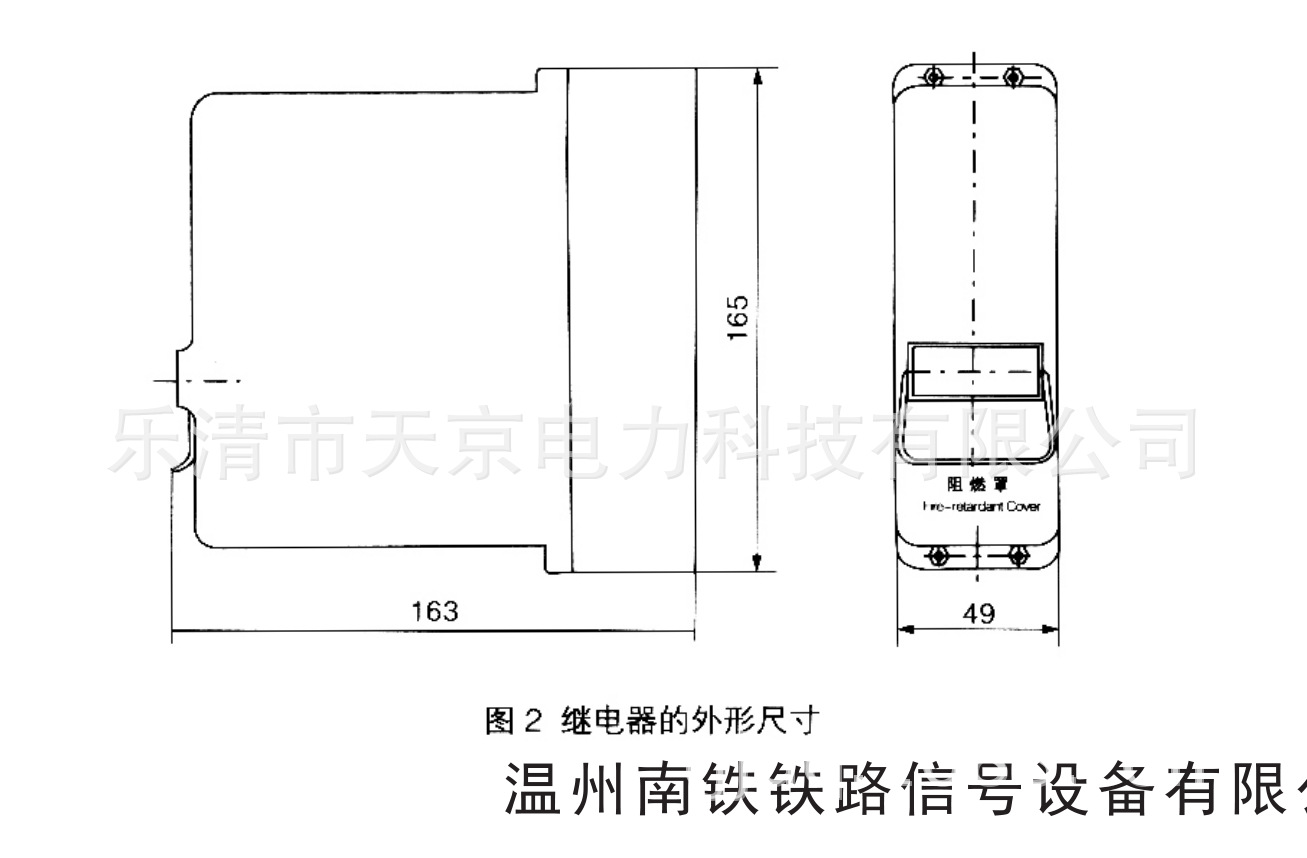

產品主要特點：

1. 繼電器為重彈力式直流電磁繼電器，采用“重力恒定”原理在線圈斷電時強制動合接點斷開。

2. 采用銀-銀氧化鎘接點，具有較強的防粘連，接觸電阻小等特點。

3. 磁路采用剩磁較小的電磁純鐵材料，并在銜鐵與鐵心閉合處安裝止片，保證磁路的小空氣間隙，防止磁路的鐵磁零件磁化，保證繼電器可靠落下。

4. 磁路系統與JWXC-H340型繼電器基本相同。

5. 繼電器接點系統由普通接點和加強接點兩部分組成，有兩組動合、動斷轉換普通接點；有兩組帶磁吹弧器的動合轉換加強接點、兩組不帶磁吹弧器的動斷轉換加強接點。普通接點的結構與無極繼電器相同，加強接點為特殊設計的大功率接點與熄弧器。

6. 繼電器前圈額定電壓直流24 V；后圈額定電流直流11 A。

加強接點繼電器是為通斷功率較大的信號電路而設計的。

   無極加強接點繼電器有JWJXC一480型、緩放的JWJXC一H125/0.44和JWJXC一H125/0.13型等品種。

   JWJXC一480型繼電器，其磁系統具有加大尺寸的無極磁路，接點系統由兩組普通接點和兩組加強接點組成，表示為2QH和2QHJ。普通接點與無極繼電器相同，加強接點則具有特殊設計的大功率接點和磁吹弧器。

   JWJXC一H125/0.44和JWJXC一H125/0.13型無極加強接點緩放繼電器，其電磁系統和無極緩放繼電器（JWXC一H340）相同。接點系統由兩組帶磁吹弧器的加強前接點、兩組不帶磁吹弧器的加強后接點和兩組普通接點組成，即2QJ、2H、2QH。前圈為主線圈，后線圈為電流保持線圈。JWJXC —H125/80型繼電器則是專為交流轉轍機設計的緩放繼電器，其后線圈為電壓保持線圈。

   無極加強接點繼電器電磁系統雖與無極繼電器相同，但由于接點系統結構的改變，引起磁系統的結構參數有較大變化。無極加強接點繼電器的線圈與電源片連接方式與無極繼電器相同。
