燈絲轉換繼電器

   燈絲轉換繼電器是交流繼電器，用于信號點燈電路中，當信號燈泡的主燈絲

斷絲時通過它自動轉換至副燈絲點亮，并通過其接點構成報警電路。燈絲轉換

繼電器有JZCJ型、JZSJC型、JZSJC1型和JZCJ一0 . 16型等類型。

（一）、JZCJ型繼電器

   JZCJ型繼電器是較早期的燈絲轉換繼電器，它是彈力型非插入式繼電器，線

圈和接點有對應的端子與外線連接，底座上有兩個孔，用螺釘將其安裝在信號

機構內。

   接點系統有兩組接點，接點引線片和線圈引線片固定在底座上。插座上的有

8個 螺釘作為接線端子，分別與插座上的插片相連，是為了與信號機構配線而

設置的。當繼電器發生故障時可迅速更換之。JZSJC型具有直立和側放兩種工作

位置。JZSJC1型繼電器是吸收國外機車?yán)^電器的優點而研制的，是彈力型插入

插座，方便現場使用和維修。

（二）、JZCJ一0 . 16型繼電器

   JZCJ-0.16型繼電器是重彈力式交流電磁繼電器，為插入式，設有插

座。在插座上端裝有鎖住裝置，繼電器插入插座后，用卡板將其鎖住。JZCJ-

0 . 16型繼電器在現場使用，必須安裝防震架。防震架有兩種，一種用于信號

機構，另一種用于變壓器箱。

    JZCJ一0 . 16型繼電器其電磁系統由Π形鐵芯和條形銜鐵組成拍合式磁

路。鐵芯的兩個極面各嵌一個短路銅環。銜鐵的釋放靠其自重及接點的反作用

力，故可靠性較高。

    JZCJ-0.16型繼電器的接點系統的結構與安全型無極繼電器基本相同，有

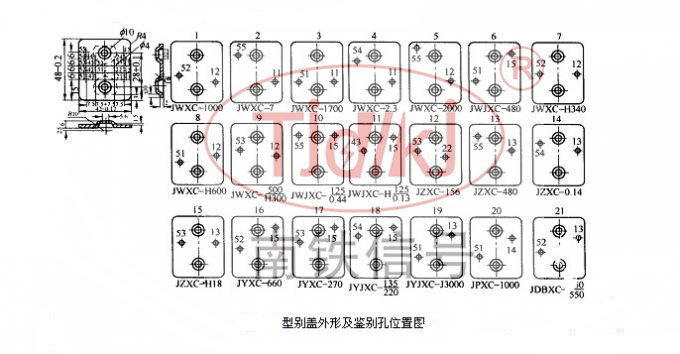

四組后接點。其電源片與接點位置如圖所示：

 JZSJC2型交流燈絲轉換繼電器用于鐵路信號點燈電路。

產品主要特點：

1. 在鐵路信號點燈電路中，當12V、25W雙燈絲燈泡主絲斷絲時，繼電器釋放，通過其動斷接點使雙絲燈泡的副絲點燃并通過另一組接點接通報警電路。

2. 繼電器為彈力式、C類交流電磁繼電器。

3. 采用銀-銀氧化鎘接點，具有較強的防粘連，接觸電阻小等特點。

4. 接點系統由兩組動合、動斷轉換接點組成。

5. 繼電器額定電流為交流2.1 A。
