SOC特性

• 內置Tensilica L106超低功耗32位微處理器，主頻支持80MHz和160MHz，支持RTOS
• 內置TCP/IP協議棧
• 內置1路10 bit高精度ADC
• 外設接口HSPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO
• 深度睡眠保持電流為10uA，關斷電流小于5uA
• 2 ms之內喚醒、連接并傳遞數據包
• 待機狀態消耗功率小于1.0mW(DTIM3)

Wi-Fi特性

• 支持802.11 b/g/n/e/i
• 支持Station、SoftAP、SoftAP+STA模式
• 支持Wi-Fi Direct(P2P)
• 支持CCMP(CBC-MAC、計數器模式)、TKIP(MIC、RC4)、WAPI(SMS4)、WEP(RC4)、CRC的硬件加速
• P2P發現, P2P GO模式/GC模式和P2P電源管理
• WPA/PA2 PSK和WPS
• 802.11 i 安全特征：預認證和TSN
• 支持802.11n（2.4 GHz）
• 802.1h/RFC1042 幀封裝
• 無縫漫游支持
• 支持AT遠程升級及云端OTA升級
• 支持Smart Config功能（包括Android和iOS設備）

模塊外設

• 2xUART
• 1xADC
• 1xEn
• 1x喚醒管腳
• 1xHSPI
• 1xI2C
• 1xI2S
• 多11xGPIOs
• 4M字節 SPI Flash
• 工作溫度范圍：-40℃-85℃
• 模塊尺寸：16mm×24mm

應用場景

• 家用電器
• 智能家居
• 嬰兒監控器
• 傳感器網絡
• 安全ID標簽
• 無線定位系統信標
• 家庭自動化
• Mesh網絡
• IP攝像機
• 可穿戴電子產品
• 無線位置感知
• 工業無線控制

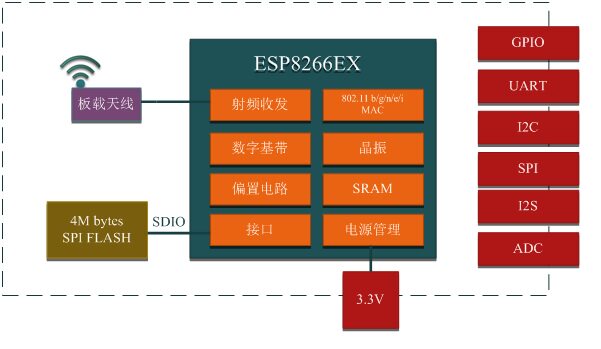

模塊結構圖

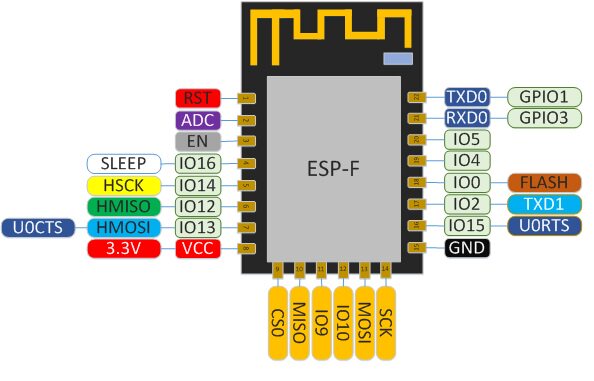

模塊管腳定義

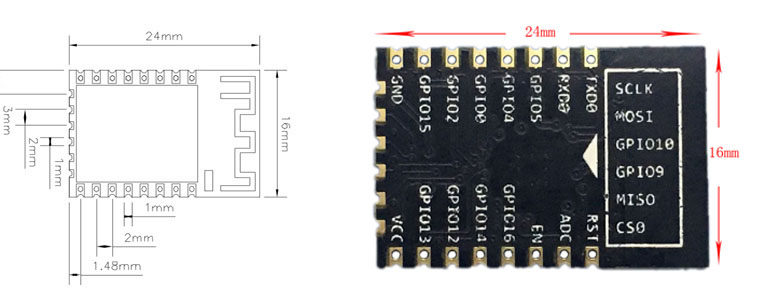

模塊尺寸圖
