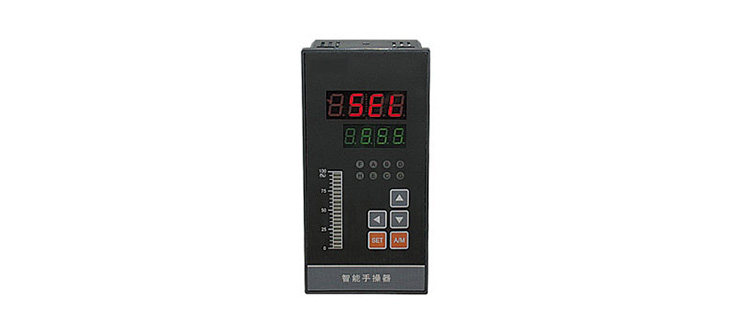

智能手操器

 概述

     智能手操器是一臺能夠替代傳統型DDZ型自動化控制系統中的操作器和伺服放大器兩臺儀表。采用片上系統技術，結構簡單，性能*，質量可靠，雙數碼加光柱三重顯示，美觀醒目，可與國內外各種智能調節器或DCS控制系統配套使用，作為主機故障及維修的后備手操輸出單元。本系列儀表分為:D型操，Q型操，硬手操。

      D型手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，直接輸出正反轉電信號驅動電動執行器，控制電機的正反轉，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號。

      Q型手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，輸出線性電流或電壓信號直接驅動氣動閥，控制閥門的開關，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號。

      硬手操由一臺無自動控制的操作器，僅接收閥信號，通過人機對話控制輸出，輸出的信號可以是正反轉電信號(D型硬手操)或線性電流電壓信號(Q型硬手操)。并通過閥位信號的接收，顯示閥位，來確定閥門的開度。

特點

★輸入信號可以任意選擇。

★開機自動或開機先手動(可預置手動輸出值)。

★手動狀態輸出。

★閥位反饋跟蹤輸出。

★EM1-過程手動功能，初給輸出值保持不變，遠程手動取消后，可保持手動或返回自動狀態。

★EM2-過程手動功能，初始值可預置。

★閥位反饋錯誤指示，閥位反饋斷線可自動進手動。

★跟蹤誤差錯誤指示。

★主輸入斷線故障時輸出給電機時控制信號自動保護，并輸出故障信號。

★可在表內內置兩路16A雙向可控硅，直接控制執行機構的電機正反轉。

★所有的設置參數可保存10年不丟失。

★系統自動復位，無死機現象。

主要技術指標

★輸出信號:4-20mA，0-10mA

★調節器反饋輸入:4-20mA，0-10mA，0-5V，1-5V

★閥位反饋輸入:0-10mA，4-20mA，0-5V，1-5V

★閥位反饋輸出:4-20mA，0-10mA或0-5V，1-5VDC

★手動/自動狀態輸出: 斷，自動狀態;

通，手動狀態。

★遠程手動輸入EM1:為低電平，表示有EM1有效;

★遠程手動輸入EM2:低電平接通有效;斷開無效。

★供電電源:220VAC/50Hz或24VDC
