一、產品用途
　　組合（箱式）變電站系三相交流50Hz，6-35kV的戶內外組合式變配電成套裝置。產品以合理的設計手段，使高壓開關設備、變壓器、低壓電器元件有機地組合在一個或幾個箱體內，該產品可適用于城市的生活小區、工礦企業、礦山、油田、碼頭、機場?？煽梢宰鳛楦鞣N建設工地臨時性供電設備。
二、產品結構
1、變電站骨架結構采用槽鋼及角鋼制造，有較高的機械強度，外殼采用鋁合金板等材料制造，表面光滑平整，產品美觀大方，且具有較好的防腐性能。  YBW-12/1250KVA歐式高壓路燈箱變價格
2、變電站各室之問均用隔板隔成 獨立的小室。
3、頂蓋為雙層結構，以防止熱輻射。
4、變壓器頂部裝有排風扇，自動控制變壓器室溫度，增加空氣對流降低室溫。
5、為了便于監視的檢修，變壓器室、低壓室和高壓室均設有照明裝置，由門控制其開關。
6、變電站可轉動的連接部分均采用橡膠帶密封，有較好的防潮能力。

三、 正常使用環境條件
a、海拔不超過1000M
b、周圍空氣溫度上限+40℃下限-25 ℃
c、戶外內風速不超過35m/S
d、相對溫度日平均值不大于95%（25 ℃時）
e、無經常性劇烈振動的沖撞
f、沒有水災、爆炸危險和嚴重污穢，化學腐蝕的場所。
四、主要技術數據  YBW-12/1250KVA歐式高壓路燈箱變價格

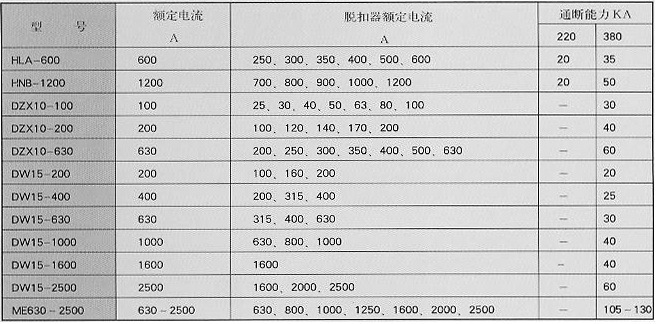

低壓開關技術數據
主開關采用HLA、HNB、DZX10、DW15、ME等，分路開關選用DZX10、DZ20等。

高壓斷路器技術數據

高壓負荷開關技術數據

變壓器技術數據

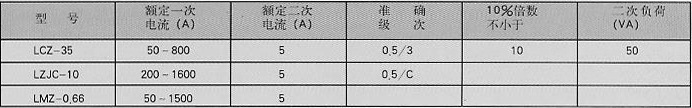

電流互感器技術數據

電壓互感器技術數據

避雷器技術數據

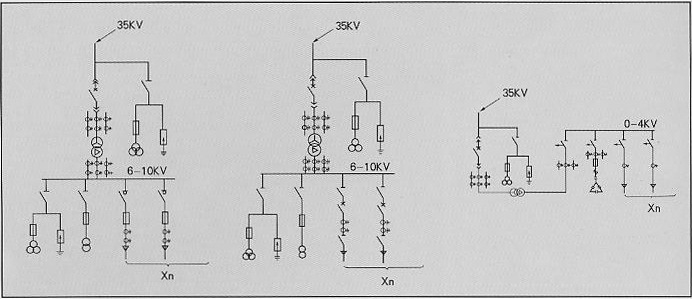

組合式變電站電力系統簡圖

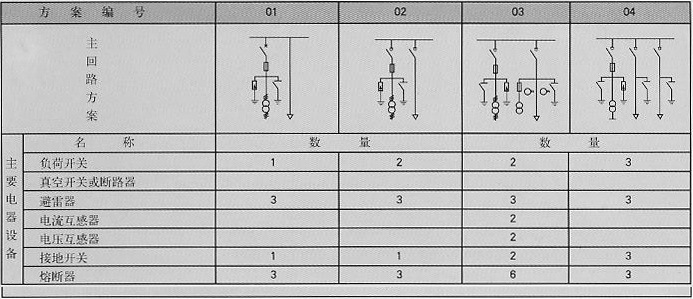

高壓一次方案

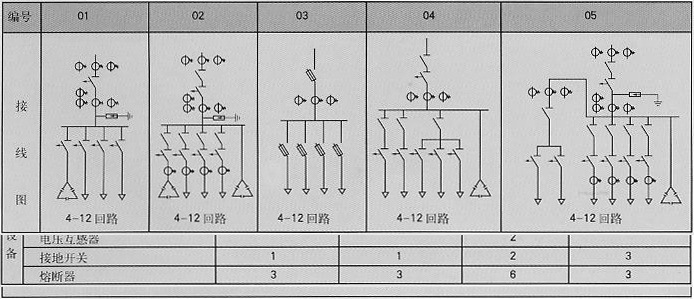

低壓一次典型方案

箱式變電站內部結構及元件布置圖
