一、ZW32-40.5真空斷路器概述：

戶外35KV小型化智能真空斷路器為額定電壓40.5kV、三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。適用于變電站、工礦企業及城鄉配電網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。本產呂與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。戶外35KV小型化智能真空斷路器它采用成熟的箱式密封結構，內部充以SF6氣體，具有良好的密封性能使之不受外界環境影響，是一種免維護產品。其彈簧操動機構采用直動鏈條主傳動和多級脫扣系統，動作可靠性高，是柱上斷路器的佳品。

二、ZW32-40.5真空斷路器圖片：

三、ZW32-40.5真空斷路器的功能：

1）自動切除用 戶區內單相接地故障（帶看門狗功能）

用戶支線發生單相接地故障時斷路器自動分閘；責任用戶停電而相鄰用戶不發生停電。
2）自動隔離用戶區內相間短路故障（帶看門狗功能）
用戶支線發生相間短路故障時，斷路器在變電站斷路器或重合器保護跳閘后立即分閘并閉鎖，變電站重合后，饋線上的其他分之用戶迅速恢復供電。
3）快速定位故障點（帶看門狗功能）
用戶支線故障造成斷路器保護動作，責任用戶停電后，用戶可主動上報停電狀況，電力公司可快速定位故障點，可迅速速派員到現場排查，或選配通信模塊后，斷路器通過信息通道（無線或有線）可自動上報故障信息及線路狀態信息。
4）監控用戶負荷（帶看門狗功能）
若配置通信模塊，斷路器就可以具備保護功能的遠方終端，可實現"三遙"建立綜合管理系統進行實時監控用戶負荷。

四、ZW32-40.5真空斷路器技術參數：

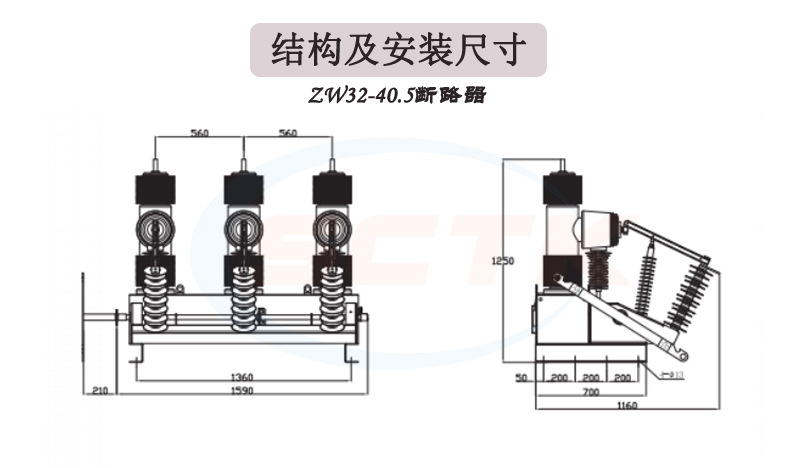

五、ZW32-40.5真空斷路器結構及安裝尺寸

六、ZW32-40.5真空斷路器使用環境：

a.環境溫度: -40℃~+85℃, 日平均溫度: 25℃；
b.海拔:≤3000m (超過該數值可與我司技術商議);
c.風速: 35m/s;
d.地震烈度：不超過8度;
e.周圍空氣污穢等級程度不大于：Ⅲ級;
f.周圍空氣相對濕度日均值≤95%，月均值≤90%;
g飽和蒸氣壓日均值≤2.2×10-3Mpa，月均值≤1.8×10-3Mpa;
超過上述使用環境條件時，請與制造廠協商。
