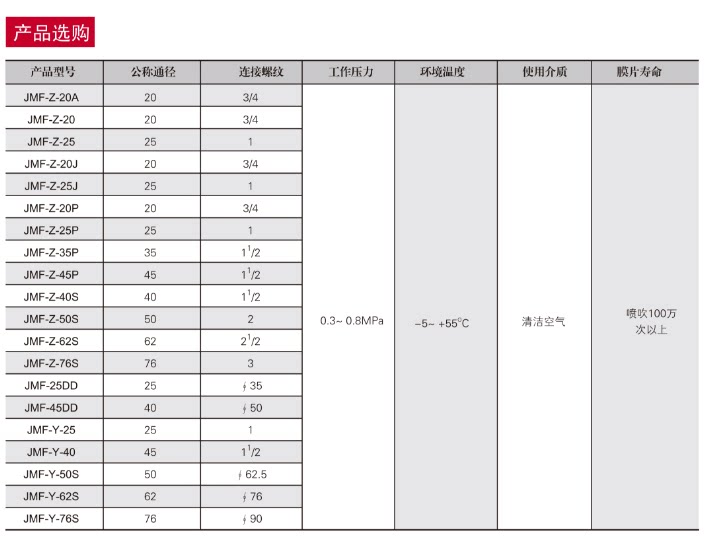

喬克電磁除塵脈沖除塵閥

JMF-Z-20A 24VDC  220VAC

JMF-Z-25  24VDC  220VAC

JMF-Z-40S 24VDC 220VAC

JMF-Z-45DD  24VDC 220VAC

JMF-Z-50S 24VDC 220VAC

JMF-Z-62S 24VDC 220VAC

JMF-Z-76S  24VD  220VAC

工作壓力：Z型閥：0.4~0.6Mpa

Y型閥：0.2~0.6Mpa ZM型閥：0.4~0.6Mpa。

氣源介質：溫度<55℃，經除油、水處理，過濾精度<5μm壓力可調的潔凈氣體。

使用環境：

1、溫度：-25℃~55℃55℃~180℃。

2、空氣的相對濕度不超過85%。

3、防護等級符合IP64。

膜片壽命：100萬次。

脈沖閥壽命： 規范安裝、正確使用、合理維護的條件下使用五年。

工作原理

編輯

脈沖閥分為直角脈沖閥和淹沒式脈沖閥。

直角原理

如右圖所示：高壓氣從進氣口接入，進入下氣室。

1、當脈沖閥未得電時，氣體通過上下兩殼體的恒壓管道以及其中的節流孔進入減壓室，由于閥芯在彈簧的作用下堵住泄壓孔，氣體不會排出，令減壓室和下氣室的壓力*，而在彈簧作用下，膜片將噴吹口堵住，氣體不會沖出。

2、當脈沖閥得電時，閥芯在電磁力作用下向上抬起，泄壓孔打開，氣體噴出，由于恒壓管道節流孔的作用，泄壓孔的流出速度大于減壓室恒壓管氣體的流入速度，令減壓室壓力低于下氣室的壓力，下氣室的氣體將膜片頂起，打開噴吹口，進行氣體噴吹 [

淹沒式原理

淹沒式原理：其結構和直角脈沖閥基本*，只是沒有進氣口，直接以氣包作為它的下氣室，其原理也是一樣。

故障及修復

編輯

1、彈簧損壞，脈沖閥閥芯上的彈簧容易損壞，造成的表象是脈沖閥*向噴吹口放氣，處理方式是更換彈簧。

2、膠墊損壞，使用時間長了以后，脈沖閥閥芯上的膠墊容易損壞，造成的表象是脈沖閥*向噴吹口放氣，處理方式是更換膠墊。

3、閥芯污垢，由于進氣不清潔，造成閥芯處的污垢積結，造成的表象是噴吹口*進氣或者得電后脈沖閥不動作，處理方式是清洗閥芯。

4、膜片損壞，*工作后，膜片易疲勞、氧化等，造成的表象是泄壓口*放氣，脈沖閥不工作，處理方式是更換膜片。

5、節流孔堵塞或損壞，進氣不清潔易導致節流孔堵塞，表象是脈沖閥*向噴吹口放氣，處理方式是清洗節流孔；節流孔損壞或缺失，令節流孔失去截留作用，導致泄壓不正常，表象電后脈沖閥有動作，泄壓口放氣，但脈沖閥不進行噴吹，處理方式是個更換節流孔 [
