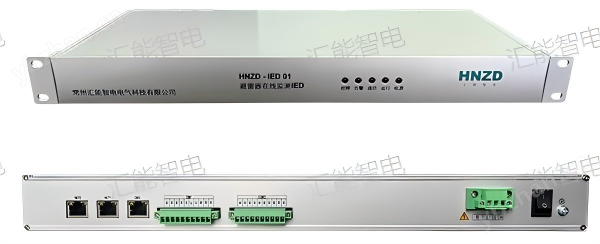

智能在線監測主IED用于110 kV及以上電壓等級的智能變電站工程和傳統變電站工程的開關設備運行狀態監測。滿足基于IEC61850通訊數據采集傳輸要求，實現開關設備實時狀態監測和綜合信息評估功能。

配套鐵芯接地電流在線監測裝置使用?？蓪?shí)現數據處理，數據判斷，執行指令等一系列*功能通過對鐵芯接地電流的監測，能及時發現鐵芯多點接地等故障，聯動控制防患于未然，把故障消滅在萌芽狀態。在大型高壓電氣設備電力變壓器中被廣泛應用。

產品優勢

·內嵌多參量智能綜合診斷算法，具有就地預警功能。

·采用IEC 61850標準通信

·支持支持MODBUS、MMS、GOOSE等多種規約接入，具有多參量接入功能。

·*的存貯功能

一種基于ARM的在線監測IED裝置，其特征在于，包括主控板(2)，主控板(2)分別連接有電源模塊(1)、看門狗模塊(3)、FLASH存儲器(4)、RTC實時時鐘模塊(6)、千兆以太網模塊(8)、RS485模塊(13)、人機交互模塊(10)。

智能在線監測主IED功能：

·故障診斷、狀態評估、就地預警功能；

·多參量接入功能，支持MODBUS、MMS、GOOSE等多種規約接入；

·保存一年以上的統一格式監測數據和狀態評估結果信息；

技術指標

報警輸出接點電流：AC220V、7A

功耗：<30W

工作電源：AC220V/50HZ

通信接口：一路網口，兩路RS485

安裝方式：機柜式

外型尺寸為：19寸4U機箱，深度220mm

工作環境：溫度:-25 ℃～＋70 ℃    濕度:≤95％RH

絕緣性能：外殼與電源間：>10MΩ

抗電強度：外殼與電源間：>2000V

電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 4級
