EA200-OU系統采用了高靈敏度傳感器組合模組技術，可實時監測城市垃圾填埋場、垃圾處理站、垃圾發電廠、垃圾焚燒場地、化工廠、養殖場等地引發惡臭的物質及有害物質，并向管理進行傳送。別名：電子臭、惡臭檢測儀、惡臭濃度儀、惡臭分析儀、惡臭氣體檢測儀、惡臭氣體監測儀、惡臭污染檢測、惡臭指數儀、惡臭工作站、惡臭空氣污染物檢測站、辯嗅儀、異味指數儀、異味分析儀等。
一、系統架構

本系統儀器主體結構如下圖，可分為主體和用戶界面，兩個部分可以分開放置， 也可裝


























二、技術原理

2.1 原理：
 用氣敏電化學和氣敏半導體分析技術來實現空氣質量監測。

2.2  空氣質量監測圖：

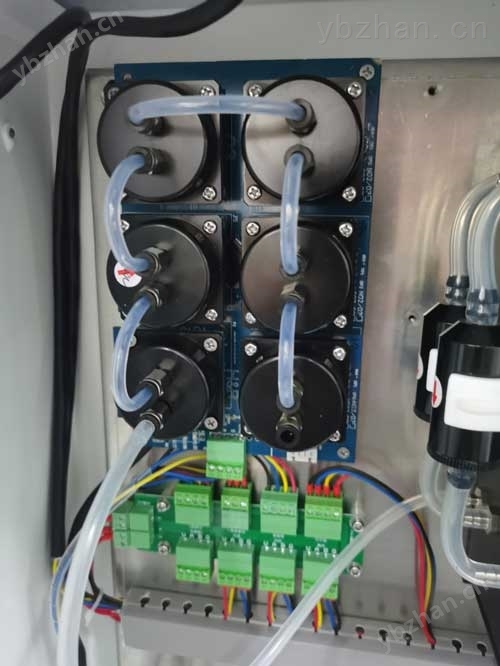

氣體監測模塊主要由測量因子對應的氣體傳感器和一個安裝板組成。傳感器以 3 個螺絲固定在安裝板上，中間用橡膠圈密閉，本項目默認測量的氣體因子是氨、三甲胺、硫化氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、臭氣濃度等9個指標，測量因子可以根據客戶需求或現場情況，通過更換氣體傳感器， 替換或增減。




2.3技術參數

（1）氨氣監測模塊
   功能特點
Ø 數據存儲 可存儲5年以上小時數據及事件記錄，數據存儲時間長達10年。
Ø 觸摸屏簡易按鍵輸入，人機對話模式，操作簡便。
Ø 具有自主知識產權的嵌入式計算機和實時操作系統控制運行，軟件在線升級。
Ø 監測模塊能提供各種在線的運行參數，可輸出至上位機，也可接受指令運行。
Ø 系統溫度和壓力變化自動進行補償。
Ø “自動零點”周期能連續提供真實的零點參數，保證儀器的穩定性。
Ø 具有自動和手動校準，可接收遠程控制指令進行自動校準
Ø 內部故障自動診斷和報警提示，也可以通過遠程診斷。
Ø 多種接口輸出：模擬輸出、電流輸出、繼電器輸出，增強了系統兼容性。
Ø 系統斷電后來電自動重新啟動，恢復正常工作。
    技術指標
Ø 測量原理：  電化學
Ø 量程范圍：  0～100PPM（可定制量程和單位）
Ø 分辨率： 0.01PPM
Ø 檢測限： 10ppb
Ø 零點漂移：   ±1ppb/24h
Ø 響應時間：  ≤120s(滯后20s)
Ø 輸    出：   RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。

（2）硫化氫監測模塊
   功能特點
Ø 數據存儲 可存儲5年以上小時數據及事件記錄，數據存儲時間長達10年。
Ø 觸摸屏簡易按鍵輸入，人機對話模式，操作簡便。
Ø 具有自主知識產權的嵌入式計算機和實時操作系統控制運行，軟件在線升級。
Ø 監測模塊能提供各種在線的運行參數，可輸出至上位機，也可接受指令運行。
Ø 系統溫度和壓力變化自動進行補償。
Ø “自動零點”周期能連續提供真實的零點參數，保證儀器的穩定性。
Ø 具有自動和手動校準，可接收遠程控制指令進行自動校準
Ø 內部故障自動診斷和報警提示，也可以通過遠程診斷。
Ø 多種接口輸出：模擬輸出、電流輸出、繼電器輸出，增強了系統兼容性。
Ø 系統斷電后來電自動重新啟動，恢復正常工作。
    技術指標
Ø 測量原理： 電化學
Ø 量程范圍：  0～100PPM（可定制量程和單位）
Ø 分辨率： 0.01PPM
Ø 檢測限： 10ppb
Ø 零點漂移：   ±1ppb/24h
Ø 響應時間：  ≤120s(滯后20s)
Ø 輸    出：   RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（3）臭氣監測模塊
   功能特點
Ø 數據存儲 可存儲5年以上小時數據及事件記錄，數據存儲時間長達10年。
Ø 觸摸屏簡易按鍵輸入，人機對話模式，操作簡便。
Ø 具有自主知識產權的嵌入式計算機和實時操作系統控制運行，軟件在線升級。
監測模塊能提供各種在線的運行參數，可輸出至上位機，也可接受指令運行。
Ø 系統溫度和壓力變化自動進行補償。
Ø “自動零點”周期能連續提供真實的零點參數，保證儀器的穩定性。
Ø 具有自動和手動校準，可接收遠程控制指令進行自動校準
Ø 內部故障自動診斷和報警提示，也可以通過遠程診斷。
Ø 多種接口輸出：模擬輸出、電流輸出、繼電器輸出，增強了系統兼容性。
Ø 系統斷電后來電自動重新啟動，恢復正常工作。
    技術指標
Ø 測量原理：  定電位電解法
Ø 量程范圍：  0～100（可定制量程和單位）
Ø 分辨率： 0.01
Ø 檢測限： 10ppb
Ø 響應時間：  ≤120s(滯后20s)
Ø 輸    出：   RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。

（4）甲硫醇監測模塊
   功能特點
Ø 數據存儲 可存儲5年以上小時數據及事件記錄，數據存儲時間長達10年。
Ø 觸摸屏簡易按鍵輸入，人機對話模式，操作簡便。
Ø 具有自主知識產權的嵌入式計算機和實時操作系統控制運行，軟件在線升級。
Ø 監測模塊能提供各種在線的運行參數，可輸出至上位機，也可接受指令運行。
Ø 系統溫度和壓力變化自動進行補償。
Ø “自動零點”周期能連續提供真實的零點參數，保證儀器的穩定性。
Ø 具有自動和手動校準，可接收遠程控制指令進行自動校準
Ø 內部故障自動診斷和報警提示，也可以通過遠程診斷。
Ø 多種接口輸出：模擬輸出、電流輸出、繼電器輸出，增強了系統兼容性。
Ø 系統斷電后來電自動重新啟動，恢復正常工作。
    技術指標
Ø 測量原理： 電化學
Ø 量程范圍：  0～100PPM（可定制量程和單位）
Ø 分辨率： 0.01PPM
Ø 響應時間：  ≤120s(滯后20s)
Ø 輸    出：   RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（5）甲硫醚監測模塊
   功能特點
Ø 數據存儲 可存儲5年以上小時數據及事件記錄，數據存儲時間長達10年。
Ø 觸摸屏簡易按鍵輸入，人機對話模式，操作簡便。
Ø 具有自主知識產權的嵌入式計算機和實時操作系統控制運行，軟件在線升級。
Ø 監測模塊能提供各種在線的運行參數，可輸出至上位機，也可接受指令運行。
Ø 系統溫度和壓力變化自動進行補償。
Ø “自動零點”周期能連續提供真實的零點參數，保證儀器的穩定性。
Ø 具有自動和手動校準，可接收遠程控制指令進行自動校準
Ø 內部故障自動診斷和報警提示，也可以通過遠程診斷。
Ø 多種接口輸出：模擬輸出、電流輸出、繼電器輸出，增強了系統兼容性。
Ø 系統斷電后來電自動重新啟動，恢復正常工作。
    技術指標
Ø 測量原理： 電化學
Ø 量程范圍：  0～100PPM（可定制量程和單位）
Ø 分辨率： 0.01PPM
Ø 響應時間：  ≤120s(滯后20s)
輸    出：   RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（6）二甲二硫監測模塊
   功能特點
Ø 數據存儲 可存儲5年以上小時數據及事件記錄，數據存儲時間長達10年。
Ø 觸摸屏簡易按鍵輸入，人機對話模式，操作簡便。
Ø 具有自主知識產權的嵌入式計算機和實時操作系統控制運行，軟件在線升級。
Ø 監測模塊能提供各種在線的運行參數，可輸出至上位機，也可接受指令運行。
Ø 系統溫度和壓力變化自動進行補償。
Ø “自動零點”周期能連續提供真實的零點參數，保證儀器的穩定性。
Ø 具有自動和手動校準，可接收遠程控制指令進行自動校準
Ø 內部故障自動診斷和報警提示，也可以通過遠程診斷。
Ø 多種接口輸出：模擬輸出、電流輸出、繼電器輸出，增強了系統兼容性。
Ø 系統斷電后來電自動重新啟動，恢復正常工作。
    技術指標
Ø 測量原理： 電化學
Ø 量程范圍：  0～100PPM（可定制量程和單位）
Ø 分辨率： 0.01PPM
Ø 響應時間：  ≤120s(滯后20s)
輸    出：   RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（7）二硫化碳監測模塊
   功能特點
Ø 數據存儲 可存儲5年以上小時數據及事件記錄，數據存儲時間長達10年。
Ø 觸摸屏簡易按鍵輸入，人機對話模式，操作簡便。
Ø 具有自主知識產權的嵌入式計算機和實時操作系統控制運行，軟件在線升級。
Ø 監測模塊能提供各種在線的運行參數，可輸出至上位機，也可接受指令運行。
Ø 系統溫度和壓力變化自動進行補償。
Ø “自動零點”周期能連續提供真實的零點參數，保證儀器的穩定性。
Ø 具有自動和手動校準，可接收遠程控制指令進行自動校準
Ø 內部故障自動診斷和報警提示，也可以通過遠程診斷。
Ø 多種接口輸出：模擬輸出、電流輸出、繼電器輸出，增強了系統兼容性。
Ø 系統斷電后來電自動重新啟動，恢復正常工作。
    技術指標
Ø 測量原理： PID
Ø 量程范圍：  0～100PPM（可定制量程和單位）
Ø 分辨率： 0.01PPM
Ø 響應時間：  ≤120s(滯后20s)
輸    出：   RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（8）苯乙烯監測模塊
   功能特點
Ø 數據存儲 可存儲5年以上小時數據及事件記錄，數據存儲時間長達10年。
Ø 觸摸屏簡易按鍵輸入，人機對話模式，操作簡便。
Ø 具有自主知識產權的嵌入式計算機和實時操作系統控制運行，軟件在線升級。
Ø 監測模塊能提供各種在線的運行參數，可輸出至上位機，也可接受指令運行。
Ø 系統溫度和壓力變化自動進行補償。
Ø “自動零點”周期能連續提供真實的零點參數，保證儀器的穩定性。
Ø 具有自動和手動校準，可接收遠程控制指令進行自動校準
Ø 內部故障自動診斷和報警提示，也可以通過遠程診斷。
Ø 多種接口輸出：模擬輸出、電流輸出、繼電器輸出，增強了系統兼容性。
Ø 系統斷電后來電自動重新啟動，恢復正常工作。
    技術指標
Ø 測量原理： 電化學
Ø 量程范圍：  0～100PPM（可定制量程和單位）
Ø 分辨率： 0.01PPM
Ø 響應時間：  ≤120s(滯后20s)
輸    出：   RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
（9）三甲胺監測模塊
   功能特點
Ø 數據存儲 可存儲5年以上小時數據及事件記錄，數據存儲時間長達10年。
Ø 觸摸屏簡易按鍵輸入，人機對話模式，操作簡便。
Ø 具有自主知識產權的嵌入式計算機和實時操作系統控制運行，軟件在線升級。
Ø 監測模塊能提供各種在線的運行參數，可輸出至上位機，也可接受指令運行。
Ø 系統溫度和壓力變化自動進行補償。
Ø “自動零點”周期能連續提供真實的零點參數，保證儀器的穩定性。
Ø 具有自動和手動校準，可接收遠程控制指令進行自動校準
Ø 內部故障自動診斷和報警提示，也可以通過遠程診斷。
Ø 多種接口輸出：模擬輸出、電流輸出、繼電器輸出，增強了系統兼容性。
Ø 系統斷電后來電自動重新啟動，恢復正常工作。
    技術指標
Ø 測量原理： 電化學
Ø 量程范圍：  0～100PPM（可定制量程和單位）
Ø 分辨率： 0.01PPM
Ø 響應時間：  ≤120s(滯后20s)
Ø 輸    出：   RS485接口，4-20mA，0-1V/2V/5V/10V，具有2個數字接口（分別用于本地?cái)?shù)采儀，VPN實時傳輸、智能維護和質控系統。
