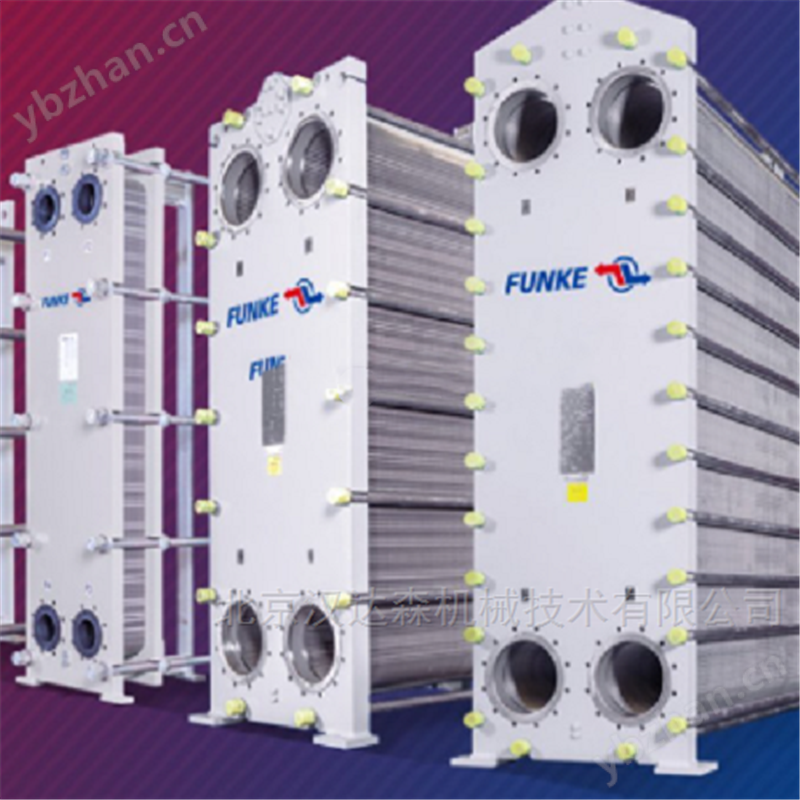

德國FUNKE板式換熱器TPL 01-K-36-22
FUNKE由Karl-Heinz FUNKE于1974年在德國漢諾威創立,專業生產管式冷卻器與板式換熱器,總部位于格羅瑙,在全球布局研發與制造基地,產品執行德國制造標準。歷經多年發展,F(xiàn)UNKE為工業領域提供換熱解決方案,在換熱器市場具備穩定的產品口碑。
TPL系列是FUNKE面向機械工程、液壓系統、機油冷卻等場景開發的釬焊式板式換熱器產品,搭載品牌自研湍流板技術,低流量下即可形成高效湍流,提升換熱區域利用率。產品采用模塊化結構,流道可靈活配置,能夠匹配不同工藝的換熱參數需求。該系列采用全表面釬焊工藝,相比傳統點焊結構,應力分布更均勻,在壓力與溫度波動工況下,可保持結構與密封穩定性。
技術參數
| 參數項 | 技術指標 |
| 產品類型 | 釬焊板式換熱器 |
| 外形尺寸 | 800×800×150mm |
| 整機重量 | 約150kg |
| 換熱面積 | 36㎡ |
| 流道寬度 | 2mm |
| 設計壓力 | 16bar |
| 工作壓力 | ≤2.5bar |
| 工作溫度 | ≤150℃ |
| 板片材質 | 304不銹鋼 |
| 釬焊材料 | 銅/鎳(可選) |
| 進出口管徑 | DN40(可選DN60) |
| 換熱效率 | ≥95% |
| 原產地 | 德國 |
密封結構
TPL系列采用無墊片全真空釬焊結構,板片組合為一體式壓力容器,消除墊片老化泄漏隱患。板片波紋交錯組裝形成獨立流道,冷熱介質逆流換熱,36片不銹鋼板片釬焊后密封可靠,可避免介質交叉混流,適配長期連續運行工況。
換熱性能
產品采用精密壓花波紋不銹鋼板片,36片板片形成33個獨立流道,冷熱介質交替換熱。2mm窄流道配合湍流設計,大幅降低熱阻,提升換熱效率。同等換熱能力下,設備體積遠小于管殼式換熱器,適合空間受限的集成與改造項目使用。
模塊化設計
產品結構緊湊、重量適中,安裝占用空間小,支持法蘭與焊接兩種連接方式,可快速適配現有管路系統。304不銹鋼材質具備良好耐腐蝕性,適配多種工藝介質,選配鎳基釬焊可拓展高溫適用范圍,滿足多行業換熱需求。

應用領域
產品廣泛應用于液壓與潤滑系統油液溫控、機械工程壓縮空氣干燥、化工制藥反應釜溫度控制、食品飲料巴氏殺菌換熱、電力行業變壓器油冷卻等工業場景,適配潔凈、防腐、高效換熱的使用需求。
