高頻移動式定向X射線探傷機

       ----SMART EVO 300D型X射線探傷機（定向機)

曾經的里程碑式產品 -- Y.SMART 系列

YXLON 對便攜式X 射線技術的發展提供了跳躍性的貢獻。Y.SMART 系列產品自1989 年開始生產，將油絕緣管頭和玻璃管芯的組合，改變?yōu)闅怏w隔絕和金屬陶瓷管芯的組合，并開始應用恒壓技術。在中國Y.SMART 300PC 等型號廣泛應用于長輸管線、壓力容器、航空航天、考古文博等行業，服務于的 “西氣東輸”等重大工程，獲得了廣泛的贊譽。

面向21 世紀的進化版 -- SMART EVO 系列

工業技術的革新，讓延續Y.SMART 系列成為可能。為傳承SMART 品牌及其贊譽，新產品系列命名為：SMART EVO。EVO 是英文中“進化”（Evolution）的縮寫，寓意其為Y.SMART 系列的進化版本。

重量更輕、焦點更小、散熱更佳、操作更智能， SMART EVO 系列既保持了高穿透力和耐用性，又順應數字化。

1、技術特點

?重量輕，設計緊湊；

?控制器和機頭結構堅固，能夠在惡劣環境中適用(IP65)；

?基于高頻恒壓技術，曝光效率高，穿透能力強；

?采用金屬陶瓷管芯，抗震和真空度好，可靠耐用；

?35?C時可連續曝光至少1個小時，無需休息；

?管頭重量輕便，適合現場搬運和部署；

?85～264VAC/45～65Hz 電源條件下可穩定工作；

?定向、周向和水冷卻多種型號可選；

?內置激光等清晰指示輻射范圍和中心位置；

?提供1.0mm焦點版本，適合高穿透力數字成像；

2、技術指標：

?X射線管類型：300KV金屬陶瓷管 鎢燈絲陽極；

?X射線機工作方式：高頻恒壓式；

?管電壓調節范圍：50～300KV，電壓差級為1KV ；

?管電流調節范圍：0.5～4.5mA；

?固有濾波精度：1mm Be；

?出射線束角度：40°×60°；

?焦點尺寸(EN 12543)：3.0 mm；

?電流及電壓穩定度：±1％；

?X射線功率： 900W；

?輻射泄漏值：5.0 mSv/h

?連續曝光能力： 在35攝氏度條件下,kV及對應mA時可連續工作60分鐘；

?防護等級：IP65；

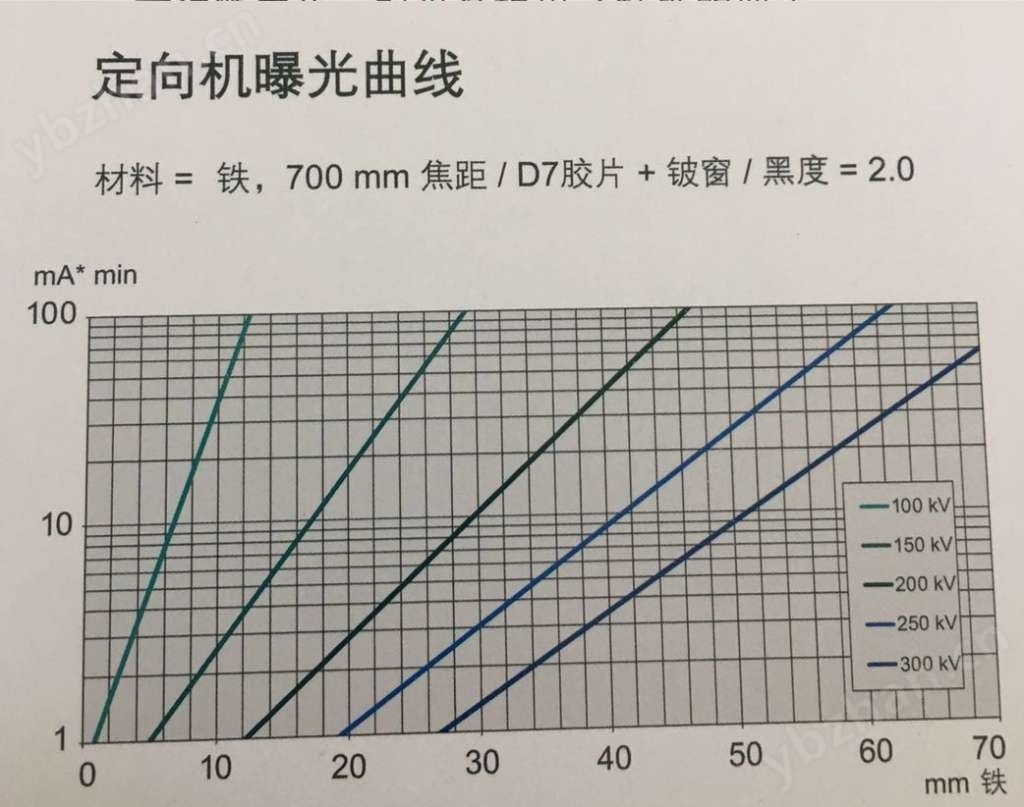

?曝光曲線圖

?電源要求:100--125VAC or 200--250VAC,47--400Hz 250~350V DC；

?環境要求：-20℃- +50℃；

?Z大穿透能力(A3鋼)：65mm；

?管頭重量：29kg   管頭尺寸：295（D）x774(L)mm；

3、SMART EVO 系列控制器技術說明 ：

3.1 控制器技術特點

?兼容上一代Y.SMART系列管頭

?內置曝光參數計算器，無需查閱曝光曲線

?存儲、編輯多組曝光設置或曝光歷史

?6.5英寸高對比度彩色顯示，強光下清晰顯示

?USB接口支持備份/恢復設備數據、軟件更新

?以太網接口支持遠程監控/診斷

?遠程控制通信協議支持軟件開發/系統集成

?IP66防護等級，勝任惡劣工況

3.2控制器技術參數：

3.3其它技術參數說明：

?曝光計算器

的內置曝光計算器可實現快速的曝光計算和一致的曝光結果。它可以計算更小所需焦距并優化曝光時間，并適用于多種膠片類型、檢測材料和應用設定。

?電源

交流電源不穩定時，內置的PFC模塊也可保證設備可穩定的運行和操作。EVO控制器可工作在85~264 V、45~65Hz的交流電源條件下，既可滿足范圍不同電網條件的操作，也非常適用于野外發電機的供電條件。

4、標準供貨范圍：
