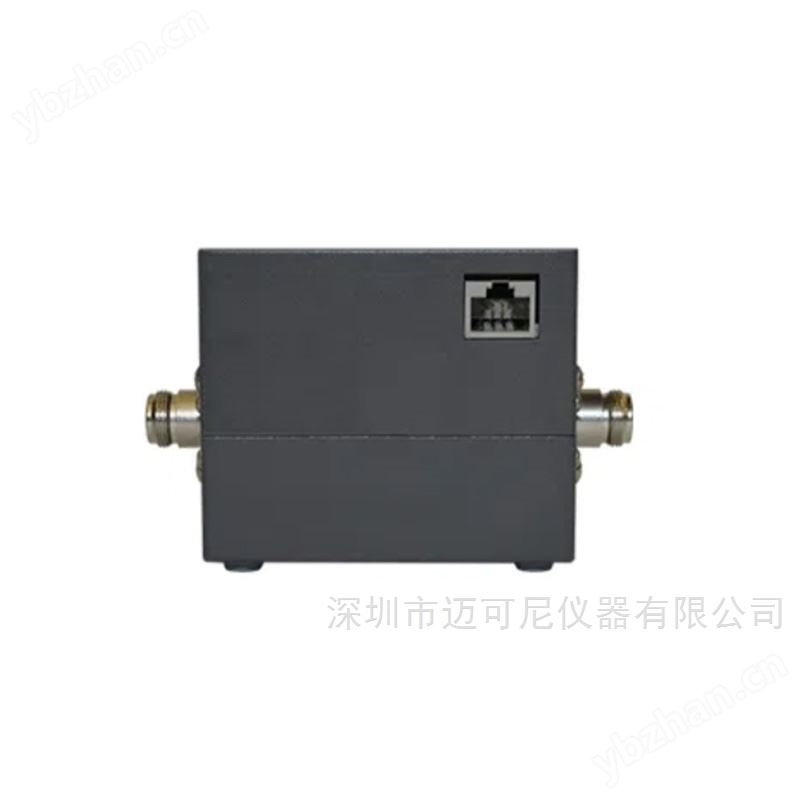

鳥牌4024功率傳感器

4020 系列功率傳感器是美國BIRD精心生產的一款產品:定向Thruline RF功率傳感器;

適用于關鍵 RF 應用的經濟高效的解決方案

產品特點型號涵蓋 100 KHz 至 3 GHz的頻率范圍;型號涵蓋 300 mW 至 10KW 的功率范圍;

低插入損耗和滿量程精度 3%;使用行業標準的 Bird 4421A系列多功能功率計直接插入式操作

鳥牌4024功率傳感器

適用于:

4421A 多功能功率計;SCC7 校準車;MSCC7 校準車

頻率范圍：1.5-32MHz。

• 功率范圍：輸入功率3W至10kW，最-大可達12kW。

• 阻抗：50Ω。

• 準確度：正向功率測量精度為讀數的±3%。

• 電壓駐波比（VSWR）測量范圍：1.00至2.00（40.0至9.5dB回波損耗）。

• 方向性：1.5-2.5MHz時最小為28dB，2.5-25MHz時最小為30dB，25-32MHz時最小為30dB。

• 插入損耗：帶N型母頭連接器時為0.05dB。

• VSWR：最-大為1.05:1。

• 采樣率：標稱每秒2次讀數。

• 外部直流：12V直流，由4421A多功能功率計直接供電。

性能特點

• 高精度測量：能準確測量正向和反射功率，為系統調試和性能優化提供可靠數據。

• 寬頻帶覆蓋：1.5-32MHz的頻率范圍，可滿足廣播、通信等多種射頻應用需求。

• 寬功率量程：可測量3W至10kW的功率，適用于不同功率等級的系統。

• 低插入損耗：插入損耗僅0.05dB，對被測系統影響小，保證測量準確性。

• 易于集成：與Bird 4421A系列多功能功率計可直接連接，操作便捷。

應用領域

• 廣播領域：用于廣播發射機的功率監測和調整，確保信號穩定傳輸。

• 通信系統：在基站、微波通信等系統中，監測射頻功率，保障通信質量。

• 工業加熱：在工業射頻加熱設備中，精確測量功率，控制加熱過程。

• 科研測試：在實驗室中，用于射頻功率相關的研究和實驗測試。
