適用范圍和用途

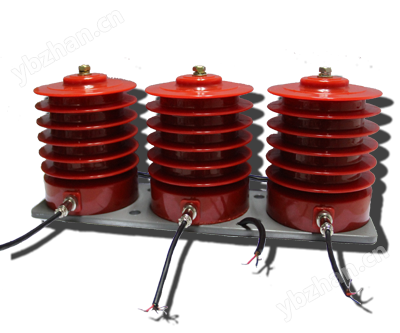

    MP-EVT-10L型電子式電壓傳感器適用于額定頻率為50Hz、額定電壓為10kV的電力系統中與戶外柱上真空斷路器配套使用。電子式傳感器與電子式儀表、微機測量保護設備配套使用，實現測量、零序保護、數據傳輸和帶電狀態數字化檢測等功能，二次輸出為標準小信號無需進行二次轉換，可直接通過A/D轉換輸入二次設備，符合智能電網發展的需求。

工作原理及主要特點

該電子式電壓傳感器的工作原理是一次電壓通過電容分壓，獲得與一次電壓成比例的小電壓信號。如圖（1）所示：

主要特點：

    直接輸出小電壓信號，簡化了系統結構，減少了誤差源，提高了整個系統的穩定性和準確性；

   不含鐵心，不會飽和，頻率范圍寬，測量范圍大，線性度好，抗干擾能力強，在系統故障狀態下可使保護裝置可靠動作；

   電壓輸出端二次短路時不會產生過電流，也不會產生鐵磁諧振，了電力系統中的重大故障隱患，保障了人員和設備的安全；

   功能多，體積小，重量輕，能耗低，減少了鐵磁污染。

使用安裝方式

    用螺釘將傳感器固定在法蘭上，一次端子與線路連接；

   電子式傳感器底部有二芯屏蔽線作為二次輸出端子，通過復合屏蔽電纜與電子式儀表或保護裝置相連，電纜屏蔽層通過傳感器接地嵌件或金屬底座接地，儀表或保護裝置處無需再次接地；

   電子式電壓傳感器零序二次輸出線為1（蘭）、2（棕）；1為高電位，2為地。

包裝運輸及儲存維護

    產品用紙箱包裝，箱內有防震防潮措施；

   開箱后應進行外觀檢查，表面應無碰損、變形和裂紋；

   產品的使用壽命周期內，無需專門維護，儲存時應輕拿輕放防霉防潮。

訂貨須知

訂貨時應提供產品的名稱、型號、主要技術參數和數量。

外形圖及安裝尺寸：見圖（二）
