 | 編號：53 |

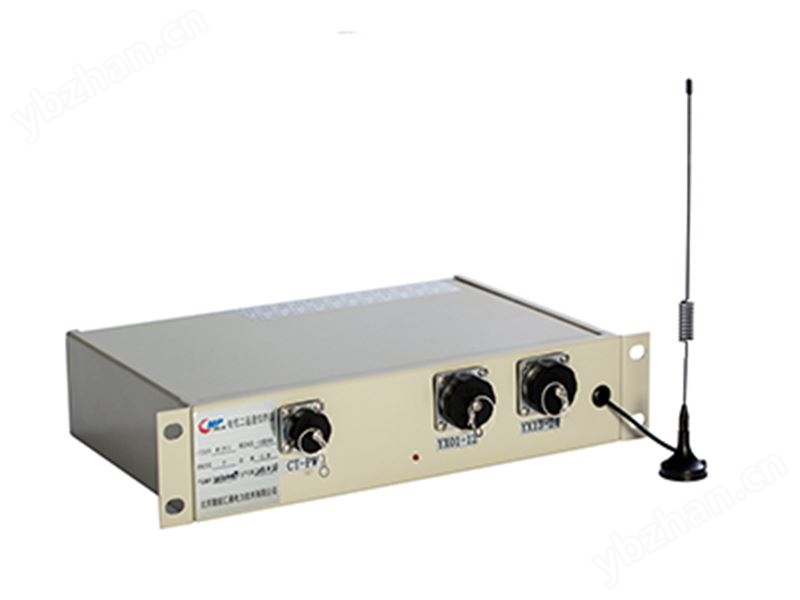

HD-JYL 架空遠傳型故障指示器（暫態錄波型）
10/35kV配電網架空和電纜接地及短路故障比較多，尤其在交通條件較差的城郊或鐵路沿線，一旦發生故障很難在短時間內查找。借助故障指示器是的方案，而目前市場上的故障指示器對于小電流接地故障的正確判斷率較低，國網電科院針對這個問題提出了錄波型指示器的新設計思路。
為此華電北瑞電氣（北京）有限公司依托自身的技術優勢，在我公司原有的IFFL系列穩態錄波型指示器和暫態特征型指示器的基礎上，開發了一套性能的HD-JYL（暫態錄波型指示器）。
應用范圍
城市、城鎮、城郊等不易查找故障點的10kV架空線路
農村、山區、河谷容易發生接地、短路的10kV架空線路
高速公路沿線、鐵路自閉/貫通線的10kV架空線路
石油、煤礦等大中型工況企業的6-35kV架空線路
風電、光伏發電架空傳輸網絡
注：電纜網故障定位請選用華電北瑞電纜網系列故障指示器
JYL-DA架空遠傳型故障指示器（暫態錄波型）：本產品由采集單元HD-JYL -C、匯集單元HD-JYL-HJ、主站系統三部分組成。
采集單元 HD-JYL-C
|
| 關鍵特征： ? 取電TA+采樣羅氏線圈結構，屏蔽保護不受干擾 ? 小電流(5A)線路自取電技術，實時在線穩定運行 ? 太陽能輔助取電，應對小電流長時間運行的需求（可選） ? 柔性嚙合電流互感器結構，電流測量精度±1% ? 優化電場傳感器設計，精準識別線路電壓跌落與停電 ? 智能觸發電流、對地電場高速錄波，捕獲暫態波形 ? 高精度同步實現三相電流、對地電場波形同步采集 ? 低功耗故障檢測及通信，保證采集單元長時間運行 ? 帶電安裝、拆卸，IP67防護等級
|
技術優勢
2 精準識別線路工況，準確采集線路電流變化，支持電流錄波
2 智能化檢測線路故障，杜絕誤動拒動 （符合國家標準）
2 提供豐富的運行信息
2 多樣化的線路工況指示功能
2 實時在線，線路狀態隨時掌控
2 創新的5A線路取電與太陽能取電組合方案（可選）
2 免維護設計，可遠程無線升級
2 帶電裝卸，安全便利
2 高等級安全防護，不懼風雨
采集單元技術參數表
| 應用綜況 | 額定電壓 | 6-35kV 50Hz |
| 工作電流 | 0~630A | |
| 適用導線線徑 | 架空（裸及絕緣）導線 8 ~ 30mm（35 ~ 240mm2） | |
| 安裝方式 | 帶電夾線安裝 | |
| 能量來源 | 在線取電、太陽能取電 | |
| 測量范圍與精度
| 線路電流 | 精度：0~300A，±3A；300~630A，±1% |
| 對地電場 | 0~99% | |
| 線纜溫度 | –40℃～+85℃，±1℃ | |
| 自取電電量 | 0~5.5V，±2% | |
| 電池電壓 | 0~3.6V，±2% | |
| 上傳方式及頻率 | 召測數據方式及 5-60min可設定時上傳 | |
| 故障檢測 | 可識別故障類型 | 相間短路，單相接地 瞬時故障和故障 |
| 重合閘 最小識別時間 | 0.2S | |
| 線路狀態指示 | 指示類型 | 超高亮LED閃燈指示 |
| 可視角度 | 360°全向 | |
| 可視距離 | 200m | |
| 停電連續閃光時間 | ≥2000h | |
| 故障復位方式 | 來電、定時自動復位，遠程手動復位 | |
| 定時自動復位時間 | 0~48h可設，默認24h | |
| 短距無線 通信指標
| 工作頻率 | 433MHz |
| 發射功率 | ≤10mW（10dBm） | |
| 接收靈敏度 | ≥ -110dBm | |
| 通信速率 | 100kbps | |
| 通信距離 | ≤50m | |
| 網絡拓撲 | 星形 | |
| 方向性 | 全向 | |
| 電源
| 電池容量 | 3.6V，8.5Ah |
| 線路自取電 | 線路電流5A滿足運行要求 | |
| 超級電容 | 5.4V 100F | |
| 太陽能取電（可選） | 功率 5.5V* 35mA*2 | |
| 機械特性
| 尺寸（WxLxH） | 90x90 x168mm |
| 重量 | < 0.75kg | |
| 顏色 | 黑色 | |
| 材料 | ABS、環氧樹脂、聚碳酸酯PC | |
| 防護等級 | IP67（IP68-視型式試驗情況確定） | |
| 卡線機構抗拉力 | 垂直方向50N、沿線方向50N不位移 | |
| 安裝拆卸工具 | 專用工具，配用絕緣桿，小巧靈活 | |
| 裝卸壽命 | >50次無損傷 | |
| 機械強度 （防震、跌落、振動） | 振動1級 傾斜跌落1米 | |
| 工作環境 | 工作溫度 | -40 ~ +70 °C |
| 存儲溫度 | -40 ~ +70 °C | |
| 周圍環境相對濕度 | 5%~95% (無凝露) | |
| 安規與電磁兼容
| 短路電流沖擊耐受 | 20kA/2S |
| 臨近干擾試驗 | 100mm | |
| 著火危險等級 | 5級 | |
| 靜電放電抗擾度 | 4級 | |
| 射頻電磁場輻射抗擾度 | 4級 | |
| 浪涌沖擊抗擾度 | 4級 | |
| 工頻磁場抗擾度 | 5級 | |
| 使用壽命與保修 | 運行壽命 | >8年 |
| 電氣壽命 | >2000次 | |
| 保修期 | 1 年 |
匯集單元 HD-DA-HJ
| | 關鍵特征： ? 高可靠電源系統，太陽能和磷酸鐵鋰電池主備供電 ? 高精度(±33μs)三相無線時間同步 ? 三相合成獲取暫態零序電流、電場信號，實現接地故障就地精準檢測、定位 ? GPS高精度(1us)授時，獲得精確時標 ? 可遠程無線維護和升級 ? 工業級設計，IP55防護等級
|
技術優勢
2 高可靠電源系統
采用太陽能電源板作為主電源，同時采用免維護長壽命可充電蓄電池作為備用電源。在有太陽能供電的情況下，優先使用太陽能電源板供電；在沒有太陽能的情況下，使用備用電源供電，備用電源可以支持匯集單元連續工作10天（與選擇的備用電池容量相關）。內置的能量管理芯片根據對太陽能電源板和蓄電池的實時監測結果，在主電源和備用電源之間進行切換。
2 GPS高精度授時獲得精確時標
匯集單元內置GPS授時模塊，安裝高增益有源天線，授時精度可達1us，通過使用短距無線進行無線授時，可以使采集單元獲得±33us精度的精確時標。 （注：匯集單元內置GPS授時模塊可選配）
2 三相合成零序電流、電場信號，接地故障就地精準檢測、定位
通過三相合成獲取暫態零序電流、電場信號，可實現接地故障就地精準檢測、定位，同時可將故障時刻采集單元錄波波形上傳至主站系統，用于線路故障分析、反演及溯源。
2 可遠程維護與升級
具備遠程維護與升級功能，支持對多個終端批量、逐個的自動維護或升級，操作安全簡便。
2 防塵防水防銹的堅固機箱
機箱堅固防銹，配合密封圈、防水接頭，實現IP55防塵防水等級，確保在戶外長時間安全穩定運行。
匯集單元技術參數表
| 電源及功耗
| 主電源 | 太陽能電池板供電 標配12W18V |
| 電池 | 12V9AH免維護磷酸鐵鋰蓄電池 | |
| 平均待機功耗 （在線，無通信） | ≤45mA @ 12V | |
| 平均運行功耗 （在線，5MIN通信） | ≤ 50mA @ 12V | |
| 運行功耗 （在線，持續通信） | ≤ 100mA @ 12V | |
| 機械特性
| 尺寸（WxHxD） | 340mm x 290mm x100mm |
| 重量 | ≤7.5kg | |
| 外殼 | 不銹鋼結構，表面噴塑 | |
| 防護等級 | IP55 | |
| 工作環境
| 工作溫度 | -40 ~ +70 °C |
| 存儲溫度 | -40 ~ +70 °C | |
| 周圍環境相對濕度 | 5%~95% (無凝露) | |
| EMC特性
| 靜電放電抗擾度 | 4級 |
| 射頻電磁場輻射抗擾度 | 4級 | |
| 浪涌沖擊抗擾度 | 4級 | |
| 工頻磁場抗擾度 | 5級 | |
| 脈沖磁場抗擾度 | 5級 | |
| 阻尼振蕩磁場抗擾度 | 5級 | |
| 使用壽命與保修 | 運行壽命 | >8年 |
| 保修期 | 1 年 |
主控單元MCU
| | 關鍵特征： ? 高可靠系統穩定性 ? 可快速搭建系統 ? 監視界面操作簡單 ? 具有遙調、存儲、遠程升級等功能 ? 錄波事件分析與管理
|
注：可以選用華電北瑞主站系統，也可以選擇第三方主站，主站要求滿足公司要求的數據通訊格式及通訊協議。
