1、周圍空氣溫度上限值不超過+40℃,下限值不低于-5℃，且24h的平均溫度值不超過+35℃;
注1：下限值為-10℃或-25℃的工作條件，在訂貨時用戶須向制造廠申明;
注2：上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與制造廠協商。
2、安裝地點的海拔不超過2000m;
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以允許有較高的相對濕度，例如在20℃時達90%，對由于溫度變化偶爾產生的凝露應采取適當的措施;
4、污染等級:3級;
5、安裝類別:斷路器IV；輔助電路除欠電壓脫扣器線圈、電源變壓器初級線圈與斷路器的相同外，其余為Ⅲ。

結構特征

本斷路器分固定式和抽屜式兩種結構;?斷路器為立體布置，由側板、橫梁組成框架，每相觸頭系統安裝在框架上，上面裝滅弧室。操作機構在斷路器右前方，通過主軸與觸頭系統相連。電動操作機構通過方軸與機構連成一體裝于斷路器下部，作為斷路器的儲能或直接閉合之用，儲能后閉合由釋能電磁鐵完成。在左側板上方裝有防回跳機構，以防止斷路器在分斷時彈跳。欠電壓和分勵脫扣器經過放大機構與脫扣半軸相連，以減少斷路器的脫扣力。面板上有顯示斷路器工作位置的指示牌"I""O"及智能控制器，手動操作手柄供手動儲能使用（僅指2000殼架）。
抽屜式斷路器由斷路器本體與抽屜座組成，通過斷路器本體上的母線與抽屜座上橋型觸頭的插座接通主回路，具有機械聯鎖裝置，能保證斷路器在斷開狀態下進行主回路轉換。
控制器由互感器組件、電子部件及執行元件等三部分組成，互感器組件由空心互感器和速飽和互感器組成，直接套在母線上，二次引出線與控制器相連。

分類

1.按使用類別分： 4.按安裝方式分

a.A類(非選擇型) a.固定式

b.B類(選擇型) b.抽屜式

2.按預儲能操作分： 5.按級數分：

a.有預儲能操作(貯能及閉合操作分二次完成) a.三級

b.無預儲能操作(貯能及閉合操作一次完成) b.四級

3按操作方式分： 6.按是否有單相接地保護分：

a.電動操作 a.不帶單相接地保護

b.手動操作(檢修、維護用) b.帶單相接地保護

脫扣器的種類

智能型過電流脫扣器、欠電壓瞬時(或延時)脫扣器、分勵脫扣器。

智能型過電流脫扣器性能

1.具有過載長延時反時限、短延時定時限、瞬動功能?？捎捎脩糇孕性O定組成所需要的保護特性。

2.單相接地保護功能。

3.報警功能：過載報警。

4.自檢功能：過熱保護、微機自診斷。

5.試驗功能：試驗脫扣器的動作特性。

正常工作條件和安裝條件

1.周圍空氣溫度

上限值不超過+40℃，下限值不低于-5℃.24h的平均值不超過+35℃.

注：下限值為-10℃或-25℃的工作條件，用戶應與本廠申明。

上限值超過+40℃或下限值低于-25℃的工作條件。用戶應與本廠協商。

2.安裝地點的海拔不超過2000m。

3.大氣條件

大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均相對濕度為90%，同時該月的月平均溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝霜。

4.防護等級：IP30

5.使用類別：B類、A類。

6.安裝類別

斷路器以及欠電壓脫扣器、電源變電壓器初級線圈安裝類別IV；輔助電路及控制器電路安裝類別為Ⅲ。

7.安裝條件

斷路器應按本說明書要求安裝，斷路器的垂直傾斜度不超過5°(礦用斷路器的傾斜度不超過15°)。

1.斷路器的額定電流見表1

2.斷路器的額定工作電壓、額定短路分斷能力及短時耐受電流、進線方式等見表2，斷路器飛弧距離為零(即斷路器外無飛弧)

3.智能型過電流脫扣器保護特性和功能

a.過電流脫扣器保護特性

1).脫扣器的整定值Ir(I/In)及誤差見表3

1).脫扣器的整定值Ir(I/In)及誤差見表3

2).長延時過電流保護反時限動作特性I2TL=(1.5Ir1)tL，其(1.05～3.0)Ir1的動作時間見表4，其時間誤差為±15%

注：tL-延長時1.5Ir1的整定時間，TL-長延時的動作時間

3).短路短延時的動作時間分別為0.2s和0.4s兩檔，準確度為±15%。

4).接地保護的延時動作時間分別為0.2s、0.4s、0.6s、0.8s四檔，準確度為±10%。額定接地不動作電流(I△no)的最小值為0.5Ir4.額定接地短路接通和分斷能力(I△m)為Icu的60%。

5).過電流脫扣器保護特性曲線見圖1

b.智能脫扣器功能分類：

智能脫扣器分為L2型、L3型、L4型、具體功能分類見表5

4.斷路器的操作性能

斷路器的操作性能用操作循環次數表示，表6

斷路器的欠電壓脫扣器、分勵脫扣器、釋能(合閘)電磁鐵、電動操作機構、智能脫扣器工作電壓和所需功率見表7

注：欠電壓脫扣器在70%～35%Ue范圍內斷開斷路器，當≤35%Ue斷路器不能閉合，在85%～110%Ue時保證斷路器閉合；延時欠電壓脫扣器在1/2延時時間內，如果電源電壓恢復到85%Ue時，斷路器不斷開；分勵脫扣器的可靠動作電壓范圍為70%～110%Us；釋能(合閘)電磁鐵和電動操作機構可靠動作電壓范圍為85%～110%Us。

6.輔助觸頭的性能

a.輔助觸頭的約定發熱電流為6A，額定工作電壓交流之380(400)V，直流至220V。

b.輔助觸頭形式；四常開四常閉；特殊訂貨可供六常開六常閉。

c.輔助觸頭的使用類別為AC-15或DC-13，額定控制容量Pe交流為300VA、直流為60W。

d.輔助觸頭的非正常接通與分斷能力

輔助觸頭按使用所確定的非正常使用條件下的接通分斷能力見表8

e.輔助觸頭正常條件下的接通與分斷能力見表9

斷路器在不同的環境溫度下的降容系數見表10

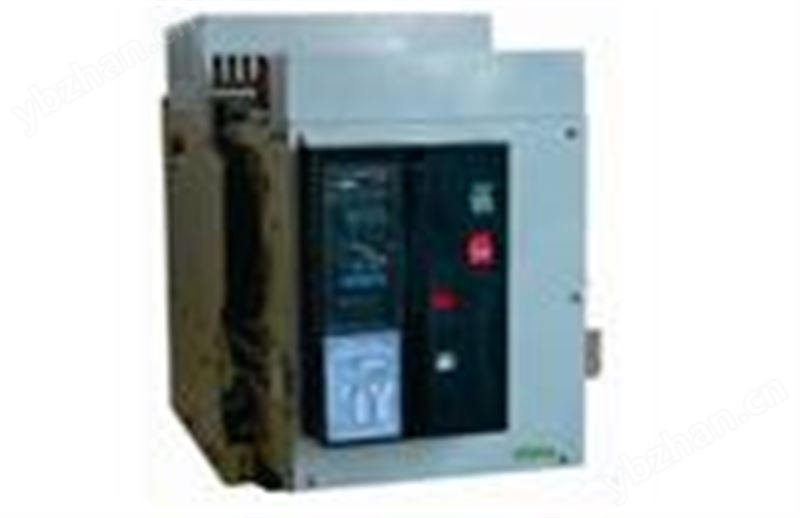

CRW2(15HH)系列式低壓斷路器的結構

斷路器為立體布置形式，具有結構緊湊、體積小的特點。由側板、橫梁組成框架，每相觸頭洗頭安裝在框架上，均用絕緣罩隔離，上面裝滅弧罩，形成一個個小室，而智能型脫扣器、手動操作機構、電動操作機構依次排在其前面形成各自獨立的單元，如其中某一單元壞了，可將其整個拆下?lián)Q上新的。

a.固定式斷路器主要由觸頭系統、智能脫扣器、手動操作機構、電動操作機構、框架組成；

b.抽屜式斷路器主要由觸頭系統、智能脫扣器、手動操作機構、電動操作機構、框架、抽屜座組成。

抽屜式斷路器由插入斷路器與抽屜座組成。插入斷路器座落在抽屜座導軌上進出抽屜，通過插入斷路器上的母線與抽屜座上的橋式觸頭的插入聯接接通主回路。

抽屜式斷路器有三個工作位置："連接"位置、"試驗"位置、"分離"位置，位置變更通過手柄的旋進或旋出來實現。三個位置的指示通過抽屜式底座橫梁上的指針顯示。

當處于"連接"位置時主回路和二次回路均接通；當處于"試驗"位置時，主回路斷開，并有絕緣隔板隔開，僅二次回路接通，可進行一些必要的動作試驗；當處于"分離"位置時，主回路與二次回路全部斷開。此時按下斷路器左右兩個限位件，拉出斷路器本體部分，再次按下左右兩個位件，即可取出斷路器本體。斷路器只有在連接位置或試驗位置才能閉合，而在連接與實驗的中間位置斷路器不能閉合。

c.斷路器具有機械聯鎖裝置，可分為杠桿聯鎖和軟聯鎖。

d.單相接地保護一般用于屮性點直接接地系統，單相接地保護裝置可對用于過電流保護裝置不能檢測出的接地故障可能引起的危險提供保護，具有當接地電流達到或超過給?定值時斷路器自動分斷電路的功能

e.外接式單相接地保護功能結構圖

Inm=2000固定式斷路器外形及安裝尺寸

Inm=2000抽屜式斷路器外形及安裝尺

Inm=4000固定式斷路器外形及安裝尺寸

Inm=4000抽屜式斷路器外形及安裝尺寸
