一、概述

NS-5A型潛水泵綜合監測控制器（以下簡稱保護器）適用于國內所有廠 家生產的WQ潛水排污泵、QXG型清水泵、ZQB軸流泵、HQB混流泵保護與控制。本保護裝置主要用于對潛水泵性能檢測即油室漏水、電機腔浸水、線盒浸水、電機過載、繞組過熱、軸承超溫實時監測和預警顯示，另外還具有對電機腔內自動除濕的功能。本產品全部采用模塊化制造設計，性能更加穩定可靠，它是潛水泵能正常安全工作的有力保障。

NS-5A-M型在線智慧監控保護器，通過當前的物聯網技術，在線集中管理使用中的所有設備；在線實時更新監測的水泵數據；在線實時判斷水泵運行的狀態；在線遙控泵的運行與停止；在線記錄設備的運營事件。NS-5A-M通《MSC泵站智慧運行平臺》，通過大數據實現泵站的安全運營，應急處置，預測預警體系；提高數據分析和關聯數據分析水平。實現了大數據的智慧運行。

二、產品說明

1：產品型號說明

2:端子接線圖

注：1.綜合控制器接線端子19、2輸出，可輸入PLC或接報警器；

2.水泵信號線皆稱P**。如31#，32#線稱P31，P32，依此類推；

3.如果水泵無軸承信號引出線61#，那么控制器接線端子7與10短接；4.如果水泵無繞組信號引出線11#2#或21#22#，那么綜合控制器端子11與12 短接；

5.如果水泵無其它信號引出線，那么綜合控制器對應端子空著；

6.如果儀表先通上電源再接好水泵信號線后儀表報警的話，可以通過復位鍵復位；

7.控制器接線端子15與16泵過載為信號輸入，一般接熱繼電器的常開端；

8.控制器接線端子17與18停泵信號為信號輸入，一般接交流接觸器的常閉端。

3:技術參數

環境溫度：-20℃~70℃

相對濕度 ：≤90%RH，不結露，無腐蝕性氣體場所

工作電壓:        220V/50HZ

控制器功耗：≤ AC 4w

故障輸出容量：5A/AC220V

除濕輸出容量：5A/AC220V

控制器外形尺寸：160mm*80mm*90mm

面板開孔尺寸：151mm*76mm

重量： 0.4kg

4:安裝規格及說明

控制器外形尺寸：160mm*80mm*90mm

控制柜開孔尺寸：151mm*76mm

控制器安裝方式： 面板卡入式安裝

配線時,為防止信號受到干擾，控制信號線請盡量使用屏蔽線。

如果沒有與控制器相對應的信號輸入，不會影響整個控制器正常工作但控制器無法起到相對應的保護作用。

調試前請仔細檢查控制柜及控制器的配線,確認無誤后，合上控制柜電源,使系統處于運行狀態。

在使用過程中如果發生水泵故障預警，在確認故障并排除后，需要按下復位鍵1次后延時2S或者重新上電，控制器才能正?；謴?fù)工作。

5:售后服務

產品自售出后一個月內包退，三個月內包換，一年內免費維修，終身維修服務。在使用過程中如需技術幫助，公司設立了專業的營銷客服部，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶在使用過程中遇到的問題。

三、功能概述

1：泵油室漏水保護

當潛水泵在運行過程中，由于機械密封磨損等原因泵油室出現漏水故障時，危及水泵正常運行。保護器通過泵上的信號線 P31# P32# 信號線對其進行監測，當阻值小于預警值時，油室漏水的紅色預警指示燈閃爍，當傳感器的值大于預警值時，預警指示燈不再閃爍，變?yōu)榫G燈常亮。當阻值小于報警值時，本保護裝置延時2秒后，故障3、4輸出，常閉點斷開，切斷控制回路，強迫泵停機，同時油室漏水的紅色燈常亮；當傳感器的阻值恢復到大于報警值時，故障繼電器以及紅色指示燈的故障狀態依舊保持。如需消除故障，需要手動按住面板上的復位鍵2S以上，才能恢復到正常狀態。19、20常開接點作故障輸出用，如接到PLC等。（注：1：預警時故障輸出不動作；2：正常狀態下綠色指示燈常亮）。

 2:泵電機腔內浸水保護

當潛水泵在運行過程中由于密封磨損等原因,泵電機腔出現浸水故障時，危及電機安全，保護器通過泵上的P51#P32信號線對其進行監測，當阻值小于預警值時，內腔漏水的紅色預警指示燈閃爍，當阻值大于預警值時，預警指示燈不再閃爍，變?yōu)榫G燈常亮。當阻值小于報警值時，本裝置延時2秒后，內腔漏水的紅色燈常亮，同時故障3、4輸出常閉點斷開，常開接點19、20閉合，當傳感器的阻值恢復到大于報警值時，故障繼電器以及紅色指示燈的故障狀態依舊保持，如需消除故障，需要手動按住面板上的復位鍵2S以上，才能恢復到正常狀態。（注：1：預警時故障輸出不動作；2：正常狀態下綠色指示燈常亮）。

 3：泵接線盒腔內浸水保護

當潛水泵在運行過程中由于電機接線盒腔內出現漏水故障時，危及電機安全，保護器通過泵上的 P41#P32#信號線對其進行監測，當阻值小于預警值時，線盒漏水的紅色預警指示燈閃爍；當阻值大于預警值時，預警指示燈不再閃爍，變?yōu)榫G燈常亮；當阻值小于報警值時，本裝置延時2秒后，線盒漏水的紅色燈常亮，同時故障3、4輸出，常閉點斷開，常開接點19、20閉合，當阻值恢復到大于報警值時，故障繼電器以及紅色指示燈的狀態依舊保持，消除故障，需要手動按住面板上的復位鍵2S以上，才能恢復到正常狀態。（注：1：預警時故障輸出不動作；2：正常狀態下綠色指示燈常亮）。

 4：泵過載保護

當潛水泵在運行過程中電機因過流（過載，缺相、斷相）故障時，熱繼動作，本裝置延時2秒，故障3、4輸出，閉點斷開，19、20常開節點閉合，面板上泵過載指示燈達到保護值常亮指示，直至排除故障，故障消除，需要手動按住面板上的復位鍵2S以上，才能恢復到正常狀態。（正常狀態下，指示燈不亮）

5：泵電機絕緣，防潮報控制

由于潛水泵在水下運行過程中,電機腔內濕度較高,在停機時,由于繞組溫度下降,電機腔內的潮氣容易在繞組表面產生凝露, 使電機繞組絕緣下降。為了使電機繞組絕緣穩定，保護器通過泵上的P71# P32#信號線對其進行監測，當監測到露點信號時，同時17、18端子檢測到停機信號延時18秒后，本裝置13、14除濕加熱常開節點接通，保護器面板上除濕指示燈常亮，加熱除濕控制繼電器動作,控制交流接觸器KM4閉合,把變壓器低電壓大電流加到泵電機上,使得繞組溫度高于”露點溫度”,潮氣不能在繞組表面產生凝露,保持電機絕緣的穩定至溫度達到70%，自動停止加熱，若電機一啟動，本控制系統立即停止工作。

注:該功能只能在停泵進行,否則將產生嚴重的短路事故,

示意圖：

6:泵電機繞組過熱保護

當潛水泵在運行過程中，由于（過載，斷相，缺相）繞組溫度驟增，當溫度超過135℃時，保護器通過泵上的P11#P12#或P21#P22#信號線對其進行監測。當阻值大于預警值時，繞組過熱的紅色預警指示燈閃爍；當阻值小于預警值時，預警指示燈不再閃爍，變?yōu)榫G燈常亮；當阻值大于于報警值時，繞組過熱的紅色燈常亮，同時動作本保護裝置延時2秒后，故障3、4輸出常閉點斷開，19、20常開點閉合，當阻值恢復到小于正常值時，故障繼電器以及紅色指示燈的故障狀態依舊保持，消除故障，需要手動按住面板上的復位鍵2S以上，才能恢復到正常狀態。（注：1：預警時故障輸出不動作；2：正常狀態下綠色指示燈常亮）。

7:泵軸承超溫保護：

當該潛水泵由于過負荷等原因泵軸承出現故障時，溫度驟增，當溫度超過135℃時，保護器通過水泵上P61#P32信號線對其進行監測，當PTC的阻值大于預警值時，軸承超溫的紅色預警指示燈閃爍，當阻值小于預警值時，預警指示燈不再閃爍，變?yōu)榫G燈常亮。當阻值大于報警值時，本裝置延時2秒后，軸承超溫的紅色燈常亮，同時故障3、4輸出,常閉節點斷開，19、20常開點閉合，當PTC的阻值恢復到大于正常值時，故障繼電器以及紅色指示燈的狀態依舊保持，如需消除故障，需要手動按住面板上的復位鍵2S以上，才能恢復到正常狀態。（注：1預警時故障輸出不動作；2：正常狀態下綠色指示燈常亮）。

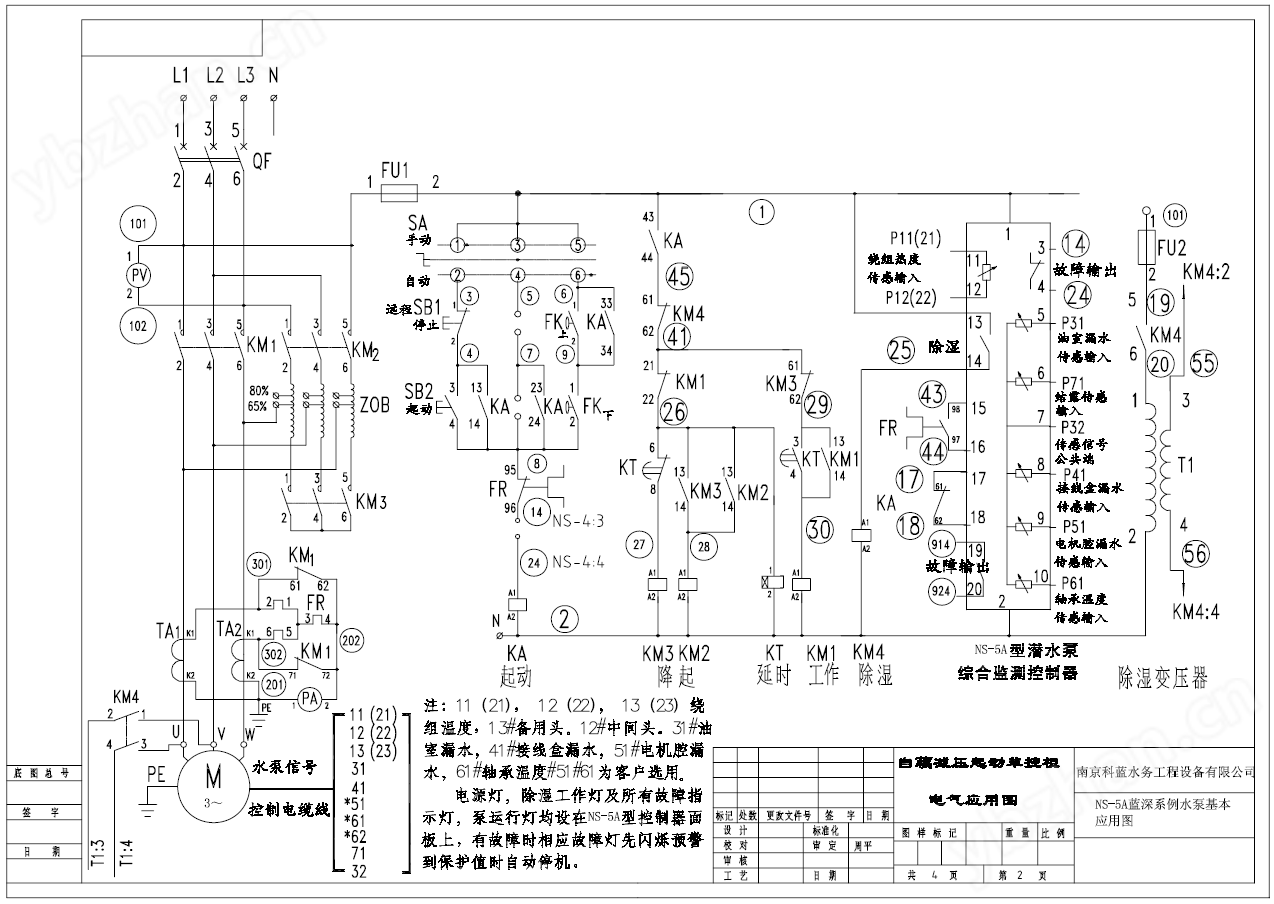

四、應用圖

資料下載：

NS-5A潛水泵綜合監測控制器說明書(V2) 點擊下載

NS-5A潛水泵綜合監測控制器應用圖    PDF文件下載    CAD文件下載
