一、簡介

    ITT飛力系列配有多種監測傳感器

    監測定子過熱的熱敏開關

    監測油中水分的CLS

    監測定子室泄漏的FLS

    監測新型中型范圍泵（如3153,3171和3202）觀察室泄漏的FLS10

    監測新型攪拌器（如4610和4620）觀察室或定子室泄漏的FLS30

    這些傳感器的任何組合都能用于標準型泵。防爆泵于選用熱敏開關和FLS或熱敏開關和FLS10。

    傳感器由ITT飛力MiniCAS II監控繼電器來監控，繼電器置于控制面板上。

    傳感器的基本連接（6種可選擇的傳感器組合）

注意

1）綠色指示燈顯示電源接通。          2）泄漏故障排除后，MiniCAS II自動復

     正常狀況下，過熱繼電器通電。                             位。過熱故障排除后，MiniCAS II要人

  正常狀況下，泄漏繼電器未通電。          工復需位。參照“技術資料”。

     正常狀況下，紅色過熱指示燈熄滅。                     3）當兩個泄漏傳感器同時使用時，沒有

     正常狀況下，紅色泄漏指示燈熄滅。             分開的指示。

二、安裝

    Mini CAS Ii監控繼電器安裝在泵控制柜的面板上，只要將其插入11針繼電器座即可，適合六種基本傳感器連接。

1)  熱敏開關和FLS

     水泵控制芯線可連接到面板上，不用考慮極性。

 2)  熱敏開關和FLS10

     水泵信號芯線連接到面板上，不用考慮極性。

3)  熱敏開關和FLC30

FLS30傳感器具有二極管保護功能，因為信號芯線需要以正確的極性連接（褐色為+，藍色為-）。否則，MiniCAS II 監控繼電器會顯示斷路（0mA），即綠色電源指示燈和紅色過熱指示燈同時發光。正確連接和復位后，只有綠色指示燈發光。

 4)  熱敏開關和CLS

 CLS傳感器具有二極管保護功能。因此，信號芯線需要以正確的極性連接（褐色為+，藍色為-）。否則，MiniCAS II監控繼電器會顯示斷路（0mA），即綠色電源指示燈和紅色過熱指示燈同時發光。正確連接和復位后，只有綠色指示燈發光。

 5)  熱敏開關+CLS+FLS

     泵電纜中的信號芯線需要以正確的極性連接（褐色為+，藍色為-）。但是，由于即使CLS傳感器接線錯誤，F(xiàn)LS傳感器都會使MiniCAS II顯示正常，即綠色指示燈亮。所以在安裝泵時必須讀取監測線路的電流值，在正常狀態下，正確極性連接時電流值為15.0mA；不正確極性連接時電流值為7.8mA。

 6) 只用熱敏開關

    熱敏過熱保護開關必須串聯一個1000~1500歐姆的電阻。附件中帶有一個1000歐姆的電阻。

三、MiniCAS II 監控繼電器

技術參數一

  工作原理              電流感應

  標準

    環境               -25到60℃（相對濕度90%）

  供電電壓          20~30 VAC （50~60HZ）   23~30VDC

    繼電器觸點額定值        5A/30VDC

    傳感器電壓         12VD±5%

  運行參數           3mA正常

                I<3mA  =  高溫（或阻斷）

                 I＞22mA=泄漏(或短路)，10秒延時報警

                 （I=MiniCAS II 所測電流）

  所需電源            5VA

操作

   泄漏             觸點轉換  11-8 常閉聯鎖 ； 11-9 報警時閉合

                  自動復位

                  紅色指示燈顯示與接著繼電器作用

                  紅色指示燈亮：   泄漏

                  紅色指示燈不亮： 無泄漏

   溫度             觸點轉換 1-3 通電時常閉聯鎖；1-4 報警時閉合

                  手動復位（參見如下）

                  紅色指示燈亮：   溫度過高

                  紅色指示燈不亮： 正常溫度

 溫度報警復位    外部復位，通過連接端子6-2和外部控制按鈕或中  斷 24V電源

  尺寸       寬 33mm  高 79mm  深 75mm

技術參數二

    連接

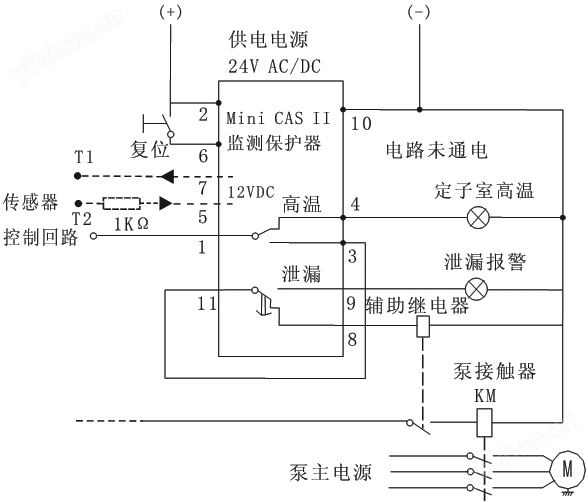

泄漏報警將停止泵工作。

    如果泄漏報警需要停止泵工作，可采用此類安裝。

用FLS傳感器時，推薦此類安裝。

       FLS監測定子室泄漏，此項檢測非常重要，一旦發生需要快速停止泵的運轉。

    泄漏報警不停止泵工作（只報警）

     如果泄漏報警不需要停止泵工作，只需要通過MiniCAS II進行報警，可采用此類安裝。

   使用觀察室FLS10、FLS30或CLS時推薦此類安裝，這些傳感器檢測觀察室  內泄漏（FLS10和FLS30）和油中水份（CLS），這沒有檢測定子室泄漏重要。

   FLS10用于新型中等范圍泵系列，如3153，3171和3202。

   FLS30用于新型攪拌機，如4610和4620。

*）如果只連接熱敏開關，就需要安裝合適的電阻器以避免短路。

技術參數三

FLS定子室泄漏傳感器

     信號：                8mA非報警電流 ， 36mA報警電流

    供電電壓：              12VDC

    溫度：              90℃，1小時

    測試溫度：              115℃，1小時

    材料：                 鋁

    外形尺寸，傳感器：         長：27mm；寬：16mm；高：16mm

CLS 油中水分傳感器

   觸發動作時乳化程度：  油中含水分35%

   信號：                   55mA非報警電流 ， 29mA報警電流（5秒報警延時）

   極性：                   具有二極管保護的2根導線  （錯誤電極連接=0mA）

  供電電壓：                 12VDC（±10%）的2根導線 （褐色為+，黑色為-）

   金屬零件：                 防酸不銹鋼

  傳感器表面：                玻璃

  壓力：             10Mpa  1小時

  測試壓力：             40Mpa

  負載壓力：             2Mpa

  溫度：             90℃，  1小時

  測試溫度：             1150℃， 1小時

  工作溫度：               70℃

  外形尺寸，傳感器：             長：75mm  直徑：12mm

      螺紋：                 M16*15，長15mm

FLS10 觀察室傳感器

  信號：                    10mA非報警電流 ， 28mA報警電流

  供電電壓：             12VDC

   工作溫度：               90℃

  材料：                     不銹鋼和晴橡膠

  外形尺寸，傳感器長：           44mm  直徑： 22mm

    螺紋：                    M12*1，長9mm

FLS30 泄漏傳感器

  信號：                 8mA非報警電流

                              28mA報警電流

                              通道1：36mA報警電流

                              通道2：56mA報警電流

                              通道1+2

 供電電壓：           12VDC（褐色為+，黑色為-）

 工作溫度：         傳感器80℃

                        處理器70℃

 材料：                  鋁和聚偏氟乙烯

 外形尺寸，傳感器：          長：19mm   直徑：12mm

 外形尺寸，處理器：          長：37mm  寬：22mm  高：18mm
