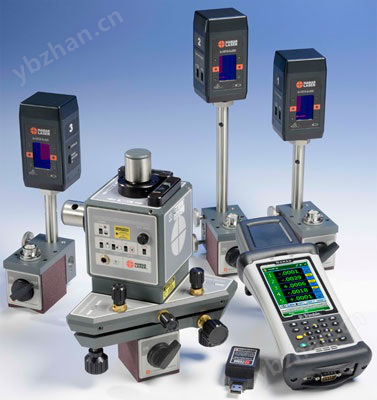

Hamar Laser L-733 Precision Triple Scan精密三掃描激光準直系統

我們設計了L-733精密三掃描激光器，將我們的機床幾何激光器的創新力量引入到諸如水射流和激光切割機等精度較低的應用中，鋼鐵廠和紡織廠軋輥校準和大型加工構件校準。它具有L-743的所有省時和有用的特性，但有幾個小的例外：精度低，價格低和一個中等的調整底座。

通常只需要一次安裝

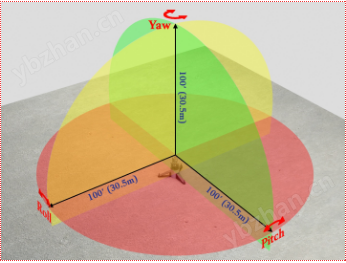

像L-743一樣，L-733提供了3個自動旋轉的激光平面，不僅可以測量，而且還可以在常規方法所需時間的一小部分內修正對準誤差。在大多數情況下，它只需要一次安裝來校準加工中心。

高精度，低30%的價格

由于價格低了30%，L-733是我們高精度機床校準激光器的一個負擔得起的替代方案。它的特點是兩個垂直和一個水平連續旋轉的激光平面，俯仰，滾動和偏航(中級)調整基座，用于設置平行于基準點的激光平面，2角秒級的水平儀和一個穩定度的強磁底座。

任何激光系統的關鍵部件之一是激光束或平面的直線度或平面度，因為這是測量的基準。L-733激光激光平面(360°掃描)和垂直度是2角秒(0.00012“/英尺或0.01mm/M)，在90°掃描時，激光平面平面度至1角秒。

用新的無線測量靶測量尺寸

激光準直系統的另一個關鍵部分是測量靶的分辨率。這決定了測量的距離。

對于更高精度的應用，我們的無線測量靶(A-1519-2.4ZB和A-1520-2.4ZB)是理想的選擇。測量靶的測量范圍可達1“(25毫米)，分辨率低至0.00002”(0.0005毫米)，可使用100英尺(30.5米)的讀數(R-1355-2.4ZB)，它使用一個加固的Nomad PDA和彩色軟件同時顯示多達5個測量靶。

準直應用

對于公差為0.00015“/英尺或(0.01mm/M)或更高的準直，L-733可快速測量和糾正機器幾何參數，只需為下列應用少的安裝：

n機床加工中心(HBM, VBM, VTL, VMC, HMC, 龍門, 平面磨床)

n水射流和激光切割機

n立式和臥式壓力機

n輥筒校準（橡膠，鋼鐵，紡織和低精度膠帶生產線）

n航空器組裝（座椅導軌，水位線，機身縱位和站位平面，機翼到機身，機身到機身對接準直，等等。）

n鋸木廠

n機床床身和導軌調平

n檢查大型軸承表面的校準和加工

測量和校準:

l幾乎任何水平或垂直表面(垂直、框架、導軌、法蘭、圓圈等)的平面度或者軸線。

l垂直軸和水平軸的直線度

l任何垂直機械軸或表面到水平軸或表面的垂直度

l任意兩個垂直表面或軸的垂直度

l垂直或水平面的平行度，即使這些表面是100英尺(相距30.5米)

l垂直面間的導軌扭曲和平行度

l水平表面之間的的導軌扭曲和平行度

n檢查垂直表面的鉛錘達30.5米

n用一步安裝測量表面高達200英尺(61米)長

彩色校準軟件

對于無線記錄和分析校準數據，我們彩色的三維平面度和直線度分析軟件Plane5或機床幾何，簡化和簡化了數據分析過程。Plane 5可以在一個項目設置文件中測量多達7個不同的表面，并用彩色的三維圖形給出每個表面的平面度和垂直度分析。機床幾何軟件可以測量對四種不同的加工中心式機床進行了分析.您也可以添加您自己的機器配置！
