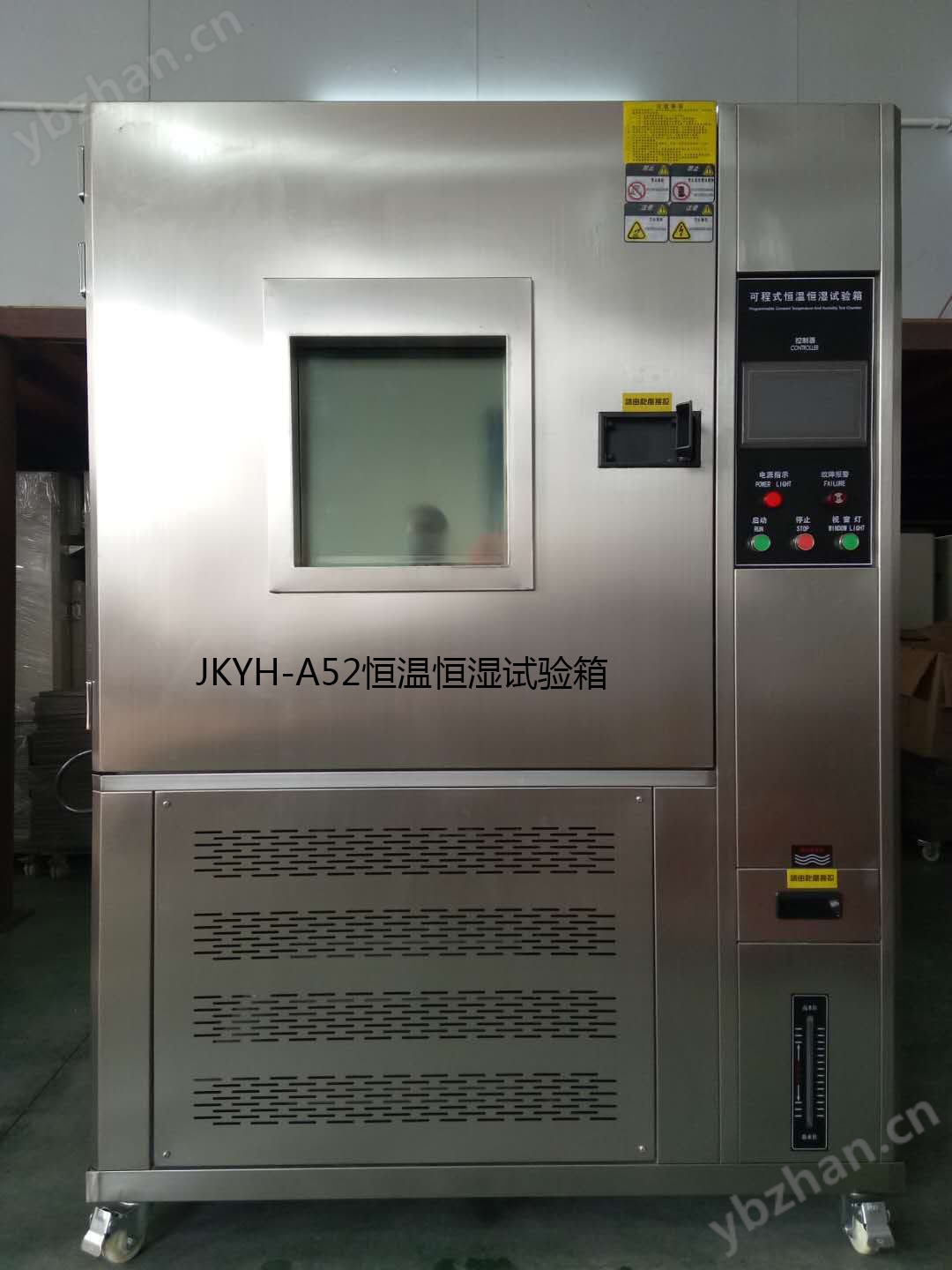

一、設備用途：恒溫恒濕試驗箱主要對電子、電氣、家用電器、汽車等其它產品零部件及材料在恒定濕熱情況下，進行高溫、低溫以及交變濕熱試驗，檢驗其各項指標及適應性。

二、系統組成整體概述：試驗箱作用是提供高低溫濕度恒定、高低溫濕度交變等試驗環境；含制冷系統、加熱系統、加濕/除濕/水路系統、風道系統、控制系統、系統安全保護裝置等；

技術指標：

1、工作室尺寸：寬500*深500*高600mm

2、外形尺寸：約寬1030*深1070*高1710mm

3、溫度范圍： -40℃ ～ +150℃；

4、溫度波動度：≤±0.5℃；

5、溫度均勻度：≤±1.0℃；

6、溫度偏差：  ≤±2.0℃；

7、升降溫速率：從+20～-40℃，約60min   從+20―100℃，約40min

9、濕度誤差：+2/-3%R.H（75%R.H以上），±5% R.H（75%R.H以下）

以上指標均在環境溫度≤25℃，常壓，空載、無負荷條件下、距箱體內壁1/6空間內測試測得；

10、功率：約4.5KW

11、電源：220V±10%V；50Hz；

滿足相關標準及試驗方法：

1、指標符合GB5170、2、3、5、6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求

2、 電子產品基本環境試驗規程 試驗A：低溫試驗方法GB 2423.1-89 (IEC68-2-1)

3、 電子產品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-89 (IEC68-2-2)

4、產品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）

5、產品基本環境試驗規程 試驗Da：交變濕熱試驗方法GB/T423.4-93(IEC68-2-30)

設計制造方案說明：

試驗箱箱體：結構形式：整體式結構，即試驗箱體、制冷系統、加熱/加濕系統、空氣調節系統、電器控制柜、制冷機組為一整體，制冷機組位于箱體底部，電器控制部份置于試驗箱的側面，便于操作

1、內箱材質： 鏡面不銹鋼板(SUS #304  1.2mm厚)；

2、 外箱材質： 拉絲不銹鋼(SUS #304  1.2mm厚) ；

3、 層結構設計：有效避免箱體頂部凝結；

4、 層：保溫絕緣層（硬質Polyurethane發泡+，100MM厚）；

5、: 單片門，單窗口，左開。平面嵌入式把手，后鈕:SUS #304。雙道隔熱氣密迫緊，有效隔絕箱體內外熱交換；并設有加熱防霜裝置。

6、 視窗：層真空玻璃，便于觀察試品使用。試驗箱大門上安裝一個（AC12V）20W鹵素?zé)簟?/span>

7、 設計：高亮度視窗照明燈，便于觀察試品；

8、 孔：機體左側ψ50mm 附不銹鋼孔蓋1只,硅膠塞頭1只；

9、 滑輪：方便移動（調整擺放位置）與強力螺栓（固定位置）配套使用；

10.  物架：    不銹鋼SUS #304方型沖孔鋼板置物架1片及軌道4組（調整間距）；

試驗箱制冷系統：

1.泰康壓縮機，美高效率省電型超低溫冷凍系統（風冷式散熱方式）；

2.效率SWEP冷媒冷熱交換設計（環保冷媒R404A）；

3.媒流量，有效帶走發熱負載散發的熱量；

4.片式附散熱馬達；

5.式多段式自動負載容量調整；

6.劑,冷媒流量窗口，修理閥；

7.量控制之冷凍系統。

8. 制冷劑：R404a；

控制系統：

1.中英文液晶顯示LCD觸摸式面板，畫面對談式輸入數據, 溫濕度同時可程控,背光燈17段可調，曲線顯示，設定值/顯示值曲線?？煞謩e顯示多種警報，故障發生時可通過屏幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以數據形式顯示于屏幕上。

規格:

u 顯示器:320X240點、30行X40字的LCD液晶顯示熒屏

u 精度:溫度±0.1℃＋1digit 、濕度±1%RH＋1digit

u 分辨率:溫度±0.1,濕度±0.1%R.H.

u 溫度斜率:0.1～9.9可設定

u 溫濕度入力信號:PT100Ω X 2（干球及濕球）

u 溫度變換出力:-100～200℃相對于1～2V

u 濕度變換出力: 0～99%RH相對于0～1V

u P.I.D控制出力:溫度1組、濕度1組

n 畫面顯示功能:

u 畫面對談式數據輸入, 屏幕直接觸摸選項

u 溫濕度設定（SV）與實際（PV）值直接顯示（中英文表示）

u 可顯示目前執行程序號碼,段次,剩余時間及循環次數

u 運轉累計時間功能

u 溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能

u 具單獨程序編輯畫面, 直接輸入溫濕度及時間

u 具有上下限待機及警報功能具9組P.I.D參數設定,P.I.D自動演算,干濕球自動校正

n 程序容量及控制功能:

u 可重復執行命令:每一個命令可達999次

u 程序之制作采對談式,具有編輯、清除、插入等功能

u 程序段時間設定0～99Hour59Min

u 具有斷電程序記憶,復電后自動啟動并接續執行程序功能

u 程序執行時可實時顯示圖形曲線

u 具有日期,時間調整，預約啟動，關機功及畫面鎖定（LOCK）功能

加熱系統：連續PID調節，使用SSR固態繼電器作為加熱執行器，安全可靠，具有單獨的超溫保護系統。

四.加濕/除濕/水路系統：

1、加濕方式：采用不銹鋼加熱管，外置加濕；

2、除濕方式：冷凍除濕；

2、水路系統：設備供水系統采用內置式約20L不銹鋼循環水箱，耗水量低，循環穩定，箱體設有抽屜式加水盒，循環水箱液位顯示裝置以觀察水位，并帶有缺水指示燈伴以聲光報警提醒用戶及時補充設備用水。加濕系統管路與電源、控制器、電路板分離，可避免因管路漏水而影響電路，提高安全性。

風道系統：為保證較高的均勻度指標，試驗箱設有內部循環送風系統；工作室一端的風道夾層內，分布加熱器、制冷蒸發器、風葉等裝置；用風機使箱內空氣循環，當風機高速旋轉時，將工作室中空氣從下部吸入風道內，經加熱、制冷后從風道上方吹出，在工作室中與試品熱交換后的空氣再被吸入風道內，反復循環，從而達到溫度設定要求。

安全保護裝置：

1、工作室超溫保護；

2、加熱器短路保護；

3、加濕器短路保護；

4、風機過載保護；

5、壓縮機超壓保護；

6、壓縮機過載保護；

7、斷水/缺水保護；

8、漏電保護；

9、安全可靠的接地裝置；

安裝周圍環境：

1.環境溫度：5—35℃

2環境濕度：≤85%R.H

3.壓力：86 ～ 106KPa；

4.氣質量：無高濃度粉塵及腐蝕性氣體，無易燃易爆氣體；

5.面要求：平整，無強振動；

6.加濕用水采用蒸餾水或去離子水；

7.條件： 為了安裝，調試，操作，維修方便，請按下列要求的空間位置來擺放設備。

8.箱體距房間四周至少應留有不小于200mm空間；

9.開箱門處應留有箱門正常開關的空間；

10.誤差：50±0.5Hz；

11.誤差：AC 220V±10%V；

12.：要求選用獨立的空間
