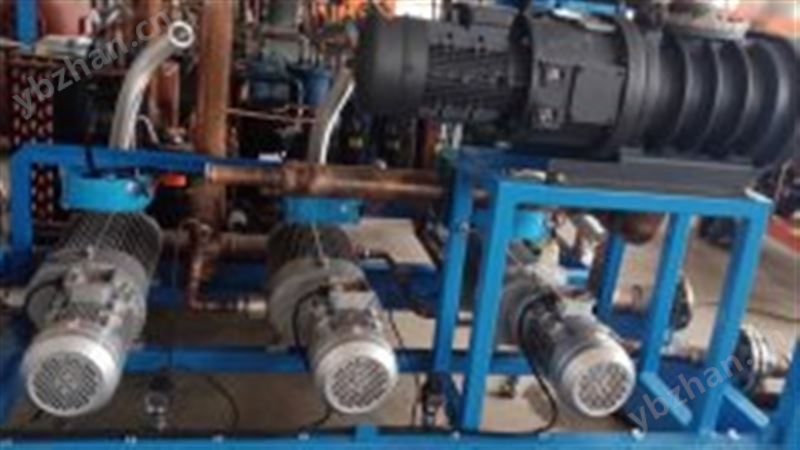

KSLH-120WY1000/500Z  大型SF6回收裝置

1．產品功能
裝置可滿足對SF₆絕緣設備進行抽真空、充氣、回收、凈化干燥SF₆氣體，并以液態儲存回收的SF₆氣體，能灌裝鋼瓶，可以保證對產品氣態充氣，氣體回收質量符合GB8905-88標準。該裝置適用于各種現場工作環境，裝置采用全自動觸摸屏一鍵控制，操作簡便，技術性能達到國內領仙水平。
效果描述：
回收速度建站高可達1.7-2小時/噸，2T約在3.5-4小時回收完畢（在回收終壓為900Pa的前提下）。
可設定回收終壓停止值。

2 性能參數
表1 裝置主要參數對比表

機型		戶內、外使用，可手推移動
工作環境溫度		-10℃~40℃
回收	初始壓力（20℃）	≤4MPa
	終止壓力（20℃）	≤1KPa（絕壓）
	建站排氣壓力	5.0MPa
	回收壓縮機抽速	120m³/h（在吸氣壓力為0.5MPa）
充氣	充氣壓力	0~1.8MPa
	平均充氣速度	≥20m³/h
抽真空	抽真空速度	1000m³/h 真空組
	真空泵極限真空度	<10Pa
	裝置極限真空度	≤20Pa
年泄漏率	回收裝置本體	≤0.5%
回收后SF6氣體純度	水份	≤40PPM
	油份	無
	塵埃粒徑	≤0.2um
液化方式		高壓液化
噪聲		≤75Db
尺寸 mm   LBH		≤2200*1500*2000
重量  Kg		≤900



表2裝置主要部件表

	形式		活塞式
	理論排氣量	m3/h	120
	建站排氣壓力	MPa	5
	允許排氣壓力	MPa	4
SF6壓縮機	建站小允許吸氣壓力	MPa	-0.05
意大利原裝都靈	建站允許吸氣壓力	MPa	0.4
	建站高排氣溫度	℃	130
	功率	KW	60
	電源		3Φ 380V 50Hz
	抽氣速率	m3/h	1000
真空壓縮機	極限真空	Pa	≤10
上?？剖?/td>	功率	KW	10
	電源		3Φ 380V 50Hz
真空計	上海		ZY660
閥門	上海
操作方式			自動
容器	外置鋼瓶
觸摸屏	國產		18寸

注：采用高壓液化法！

3、主體設計方案：
本設備由1臺SF6氣體回收裝置組成。本方案的主要優點為能直接將回收的SF6氣體以液態的形式貯存入外置鋼瓶，并能將產品內的殘壓回收至100pa（絕壓），擁有較小的體積，便于移動的放置，擁有較快的抽真空速度，能對回收的SF6氣體進行干燥和過濾，還能回充SF6氣體至產品。
技術特點：
A、內置過濾吸附系統（本公司技術），可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。
B、一體話的設計和較小的體積便于移動和使用。
C、高效的過濾免維護系統，極大保證了回收SF6氣體的質量。
D、內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。
E、所有電氣系統均為國內品牌。
F、優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。
G、整機為風冷無需外接水源。
H、內置溫度保護系統即使在-20攝氏度下也能正常工作。
I、內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。
L、所有球閥為密封元件具有自動補償性能。
M、具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。
N、采用觸摸屏一鍵式設計，可極大的避免誤操作！
4技術描述
4.1 結構性能
4.1.1 裝置主要由回收系統、充氣系統、凈化系統、抽真空系統以及控制系統組成。
4.1.2 裝置結構布置緊湊、合理、各部件具有良好的防修、防震能力，安裝牢固，使用可靠。
4.1.3 裝置各管線的連接、拆裝及設備和部件方便維修，易于操作。
4.1.4 裝置的旋轉部分有可靠的防護措施，不危及人身安全。
4.2 整機性能
裝置的結構設計能使該裝置安全地進行以下各項工作：
   a）對裝置本身的管路系統抽真空及抽真空度測量；
   b）對SF₆氣體絕緣電器抽真空及抽真空度測量；并可以設定達到一定真空度后停機或者延時停機。
   c）從SF₆氣體絕緣電器中回收氣體加以（液態）儲存，并能對氣室殘壓進行測量；并可以設定達到一定回收終壓后停機或者延時停機。
   d）對SF₆氣體絕緣電器充氣至額定工作氣壓；
   e）濾除及吸附SF₆氣體中的塵埃雜質和水分等，凈化SF₆氣體。
   f）對裝置本身的過濾器抽真空或進行排氣，以便更換濾芯；
   g）裝置能夠進行外置鋼瓶或儲氣罐SF₆氣體相互轉運；
   h）裝置本身不降低原氣體的純度；
i）采用無油真空系統可以防止將真空油吸進被抽真空設備氣室（回油現象）。
4.3 氣路系統
4.3.1 氣體管路排列整齊、清晰、美觀，橫平豎直。
4.3.2 氣體管路接頭牢固可靠.
4.3.3 所有管路系統均使用性能可靠的專用閥門，確保真空、壓力狀態下不泄露。
4.5 相序指示器及電源開關
4.5.1 使用電源為三相四線制 3相380V/50Hz。
4.5.2 三相電源具有自動確認相序及調整功能，耐電壓大于500V。
4.6 抽真空系統
采用無油真空泵系統，真空泵內置變頻器，可防止突然停電造成的真空泵返油現象，也可以免去將來真空泵維護需要更換油的操作。
4.7 回收系統
采用意大利原裝壓縮機，壓縮機整機意大利，質量更可靠，并在壓縮機出口裝有壓力保護裝置，當排氣壓力超過壓縮機允許的排氣壓力時，自動保護停機。
4.8 控制面板
4.8.1 18寸清晰的模擬操作面板，各監控儀表安全可靠。一鍵全自動操作！
4.8.2 裝置有明確的標志、指示系統，面板上設各類壓力指示儀表（入口壓力表、皮拉尼數顯真空計、壓縮機進氣口壓力表、壓縮機排氣壓力表），指示表精度1.5級。
4.8.3 面板上設操作順序和操作系統簡圖及符號說明。操作方式采用自動觸摸屏操作，各種表計及操作開關處于圖中相應位置，便于操作。
4.9銘牌
銘牌包括下列數據：
a）制造廠名稱及商標；
b）產品型號及名稱；
c）裝置極限真空度；
d）回收初壓力；
e）回收終壓力；
f）回收氣體速度；
g）充氣速度；
h）抽真空速度；
i）電源電壓及功率；
4.10 其它
4.10.1 設備布局合理，結構簡單明了，便于維修，方便移動，美觀大方。
4.10.2 回收裝置采用手推移動式，轉動方向靈活。
4.10.3回收裝置四周均有可掀開式面板，無需拆卸螺絲即可實現維護，前面面板有保護罩，可防止面板儀表在運輸中損壞！
5. 主要配置
SF6回收裝置主要部件明細表
表2  SF₆回收充氣裝置主要部件表

序號	名稱	數量	產地	參數
1	主壓縮機系統	1	意大利原裝	120 m³/h
2	干燥過濾器	1	美國
3	無油真空泵	1	上海	1000 m³/h
4	閥門	9	上海
5	觸摸屏	1	國產	18寸
6	PLC	1	美國AB
7	多通小車	1	國產

5.1.壓縮機:
5.1.1.排氣量：60M³/h*2 合計120m³/h
5.1.2.排氣壓力：5.0MPa；
5.1.3.吸氣壓力：-0.5~0.4MPa;
5.1.4.全封閉無泄漏結構，風冷；
5.2真空泵：
抽氣速度：1000m³/h
極限真空：20Pa ;
功率：10KW
結構：風冷、直聯無油真空泵。
5.3.干燥器：可互換過濾芯（進口），也可干燥活化加熱的分子篩塔。
6  配件

序號	名稱及規格	單位	數量
1	SF6氣體回收裝置	臺	1
2	使用說明書	份	1
3	合格證	份	1
4	密封墊圈	只	20
5	鋼絲編織橡膠軟管DN40*15(m)	根	1
6	鋼絲編織橡膠軟管DN40*5(m)	根	1
7	多通小車一頭DN40另一頭20個鋼瓶接頭	輛	1
8	鋼瓶連接管長度5米	根	20


7  驗收標準
7.1 驗收時需提供完整的產品合格證明、出廠試驗報告、操作使用說明及裝箱單。
7.2驗收在需方現場進行。驗收試驗項目按說明書進行，需方現場如果不具備驗收條件的，由供方提供相應的檢驗證明。
7.3 對于一些雙方有異議的檢測方法或項目，交由第三方進行檢測，所發生費用雙方協商解決。

效果描述：
回收速度建站高可達1.7-2小時/噸，2T約在3.5-4小時回收完畢（在回收終壓為900Pa的前提下）。
可設定回收終壓停止值。



GIL快速充氣

大型抽真空機組

大型回收機組調試
