蓄冷罐測溫系統，水蓄冷槽分層溫度監測系統介紹;

    空調系統采用水蓄冷方式是實現電網移峰填谷的一種重要技術手段，具有投資少、系統效率高、運行及維護費用低等特點，具有重要的工程應用前景。自然分層水蓄冷作為一種簡單、經濟的水蓄冷方式，值得進行研究。

    作為自然分層水蓄冷中的重要構件，布水器的結構直接影響著蓄水槽內的溫度分層及蓄冷效率。因此，對蓄冷罐分層溫度場進行長期連續監測，溫度是很重要的參數，而對罐體進行長期監測顯得比較重要。在現場實測罐體溫度時測試現場工況及不同深度的溫度會影響測試結果的準確性，因此預置測溫電纜的設計顯得比較重要。較傳統的測溫電纜設計方法，單總線測溫電纜因為接線方便、精度高且不受環境影響等優點，目前已應用于長距離多點連續自動監測等領域，因穩定性好在諸多工程中已得到了驗證并取得了較好的口啤。



一、蓄冷罐分層測溫產品簡介：

◆溫度采集器RTU型號：YF-60系列（標配YF-D20數字溫度傳感器）

◆傳感器型號：YF-D20數字溫度傳感器（數字芯片）

◆測量范圍： -50℃～100℃

◆測量精度：溫度±0.2℃

◆分辨率：溫度0.1℃

◆溫度傳感器具體位置可根據客戶要求定制

◆通訊接口：RS-485、RS-232

◆數據記錄：產品能跟蹤溫度隨環境等的變化，自動記錄溫度數據，10分鐘自動記錄一次數據，溫度記錄聯機實時保存至電腦硬盤

◆報警輸出方式：設定報警溫度，畫面溫度數據會自動閃爍以提示報警狀態（溫度過高報警、溫度過低報警等）。

◆遠端溫度傳感器距離溫度采集設備RTU能夠達到1000米。

◆RS485數據通信接口，與電腦實時通訊，通訊距離1500米。

◆電腦上可以實時監控溫度、記錄溫度、查詢溫度、打印溫度報表、查看溫度歷史曲線等。

◆提供傳感器配電輸出和信號輸出帶有標準的RS485通訊接口，客戶工程應用可進行二次開發。

◆ 采用工業電路板設計，控制器都具有較強的防雷措施。



    電腦服務器通過總線將現場溫度采集模塊相連，溫度采集模塊通過單總線將各溫度傳感器相連。每個溫度采集模塊可以連接內置1-60個溫度傳感器的測溫電纜。本方案可以對大型試驗場進行溫度實時監測，支持多個罐體、倉體及上千點的溫度同時在線監測。

二、蓄冷罐測溫線纜介紹

1、蓄能罐測溫線纜工藝特性：

    成品測溫電纜（可直接放到現場罐體中），測溫電纜為三芯電纜，內置了多個溫度傳感器，傳感器外徑為 16mm，電纜直徑為 8mm，具有防油、耐磨、耐腐蝕、耐候性的感溫電纜經測試與檢測，具備防水和耐水壓能力，并內置了抗拉繩。為長期能夠在水下工作，測溫電纜每個傳感器經過多層防護封裝。線纜傳感器采用三層密封防護的防水工藝，外層用不銹鋼外殼起保護與密封作用。

2、水蓄冷傳統測溫線電纜分析：

    為方便蓄冷罐、水蓄冷槽等環境的溫度測量，目前測溫電纜對于罐體，有口徑小，深度較深等特點，如果采用傳統的測溫方式測量20米的罐體內溫度，若平均1米放一個探頭要放20路線30個PT100傳感器。需要600米線纜，在罐體上需配置一個至少20通道的巡檢儀，若需接入電腦進行溫度實時記錄，該巡檢儀要有RS232或RS485功能，根據以上成本估計，這個罐體測溫至少成本在壹萬元。雖然選擇準確度高的PT100可提高系統的測溫精度，但對模擬量數據采集，提供精度的有效辦法是提供儀器的AD轉換器的位數，即提供巡檢儀的測量精度，若能夠在長距離測溫的條件下進行多點測溫，能夠做到0.5度的精度，則是不容易。模擬量傳感器在工作過程中都是以模擬信號的形式存在，而檢測的環境往往存在電場、磁場等多種因素，這些因素會對電信號產生較大的干擾，從而影響傳感器實際的測量精度和系統的穩定性，每年需要進行校準，因而它們的使用有很大的局限性。

3、蓄能罐單總線測溫電纜分析：

    單總線式數字溫度傳感器，總線式數字溫度傳感器采用測溫芯片作為感應元件，感應元件位于傳感器頭部，傳感器的精度和穩定性決定于美國測溫芯片的特性及精度級別，不用校正，因數據傳輸采用總線方式，總線電纜或傳感器外徑可做得很小，傳感器直徑不大于 16mm，且線路長短不會對傳感器精度造成影響。這是傳統熱電阻測溫系統缺少的優勢。所以單總線式測溫電纜是深井或地層溫度監測理想的設備。單總線式數據傳感器本身自帶12位數據轉換器和現場總線管理器，直接將溫度數據轉換成適合遠距離傳輸?shù)臄?shù)字信號，而每個傳感器本身都有唯的識別ID，所以很多傳感器可以直接掛接在總線上，從而實現一根電纜檢測很多溫度點的功能。

1、樹脂密封，防水防腐，使用時間長，可長期在惡劣環境下工作。

2、可根據用戶需求訂制傳感器位置。

3、每個傳感器都有識別碼及編號，方便識別。

4、精度高，可達0.2度，且不受通訊距離影響。

5、免校正，長期能夠保持高準確度。

三、YF-60系列溫度采集器RTU：

    YF-60系列自動巡檢測溫儀采用美國公司數字化溫度傳感器實現對多點溫度監測，穩定性能力強，可常年連續工作，具有掉電保護功能，掉電時各數據不丟失。



 1. 顯示測溫范圍：-50℃～100℃.

2. 測溫精度：±0.5℃ .

3. 電源要求：交流220V±10％ 50HZ±10％

4. 巡檢周期：顯示面板采用LED數碼管實時巡回檢測。

5. 工作環境：-10℃--60℃。

6. 巡檢路數：采用單總線方式掛接多個溫度傳感器，可巡檢60路溫度傳感器（訂貨時請說明要巡檢的路數，已備出廠設置好）。

7. 通訊方式：RS485組網通訊，主站距RTU可達到遠傳送距離1500米，系統可組網聯接多個溫度采集設備（RTU）。

    我公司提供的溫度采集器均為485通訊，標準的MODBUS協議，可以對接用戶已有空調控制系統。

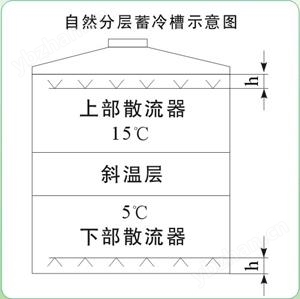

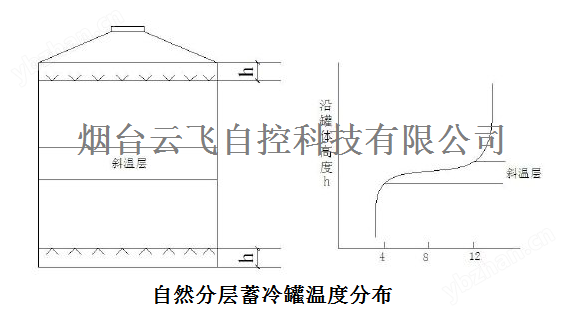

    水蓄冷是空調蓄冷的方式之一，利用水的顯熱儲存冷量，發達國家已進行了較長時間的研究和應用。水蓄冷儲槽的類型有多槽混合型、溫度分層型、隔膜型等，實踐證明，溫度分層型（垂直流向型）和串連混合型（水平流向型）。溫度分層型水蓄冷是利用水在不同溫度時密度不同這一特性，依靠密度差使溫水和冷水之間保持分隔，減少冷水和溫水混合造成的熱量損失。水在4℃左右時的密度大，隨著水溫的升高密度逐漸減小，利用這一特性，使溫度低的水儲存于槽的下部，溫度高的水位于儲槽的上部。設計良好的溫度分層型水蓄冷槽在上部溫水區與下部冷水區之間形成并保持一個斜溫層。一個穩定而厚度適宜的斜溫層是提高蓄冷效率的關鍵。
