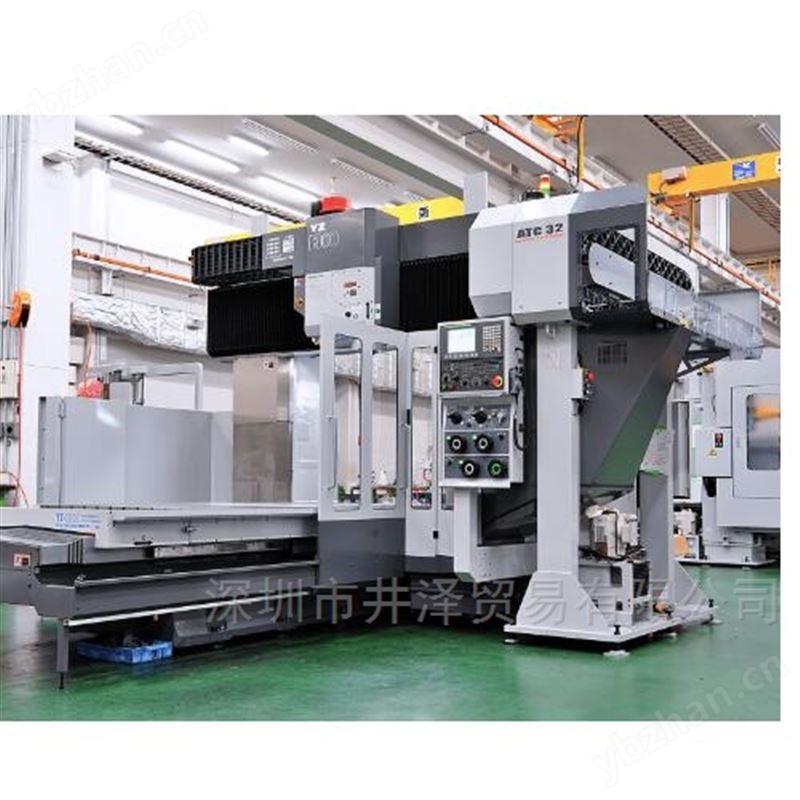

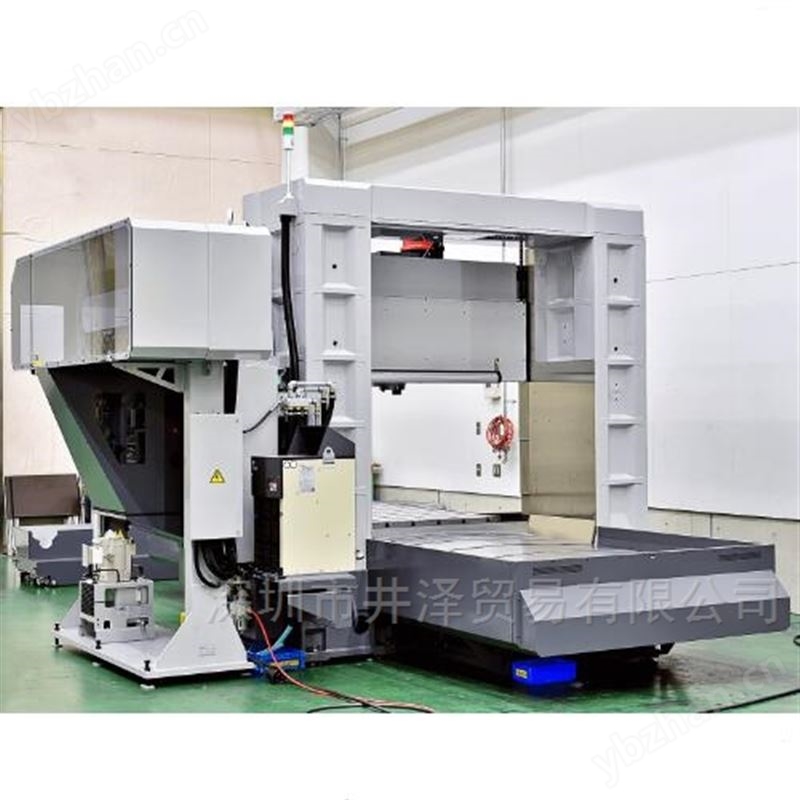

YAMASAKIGIGEN山崎技研YZ-1321門式數控銑床

YAMASAKIGIGEN山崎技研YZ-1321門式數控銑床

門式數控銑床

YZ-1121,YZ-1121ATC,YZ-1132,YZ-1132ATC,YZ-1321,YZ-1321ATC,YZ-1332,YZ-1332ATC,YZ-1621,YZ-1621ATC,YZ-1632,YZ-1632ATC

門式數控銑床對移動量進行緊湊設計，高精度從粗加工到精加工。

特點：

主軸頭，集中操作盤，加工指導功能，開放類型，高精度，空中交通管制，節省空間

主軸頭：

主軸是自動2段變速。將發熱源電機與主軸分離的結構。

主軸電機7.5kW也能夠確保足夠的低速扭矩。

粘性插拔功能。

集中操作盤：

考慮操作性的集中操作盤

將使用方便性發揮配置

輕松實現預期操作

各軸獨立的把手?杠桿類

優化位置配置的開關、按鈕等

NC程序可由手柄進行再生的調試手柄功能

內存卡／RS-232C進行DNC操作

開放類型：

接近性?操作性重視

考慮工作脫卸的統一機種表高720mm

桌子的T形槽數量多，可以自由設置工作。

加工指導功能：

僅需輸入坐標尺寸等必要最小限的數值

圖面到加工時間的時間縮短

易于理解的指示圖顯示

Z軸自動切削也可以設置

高精度：

X?Y?Z軸比例反饋標準配備

主軸配備高精度逆變器油冷卻器

雙列和交叉軌道確保精度穩定

節省空間：

小空間的擊球

在設置面積中確保足夠的作業空間

通過巧妙設計Z軸電機的位置，實現了在高度方向上的空間節省。

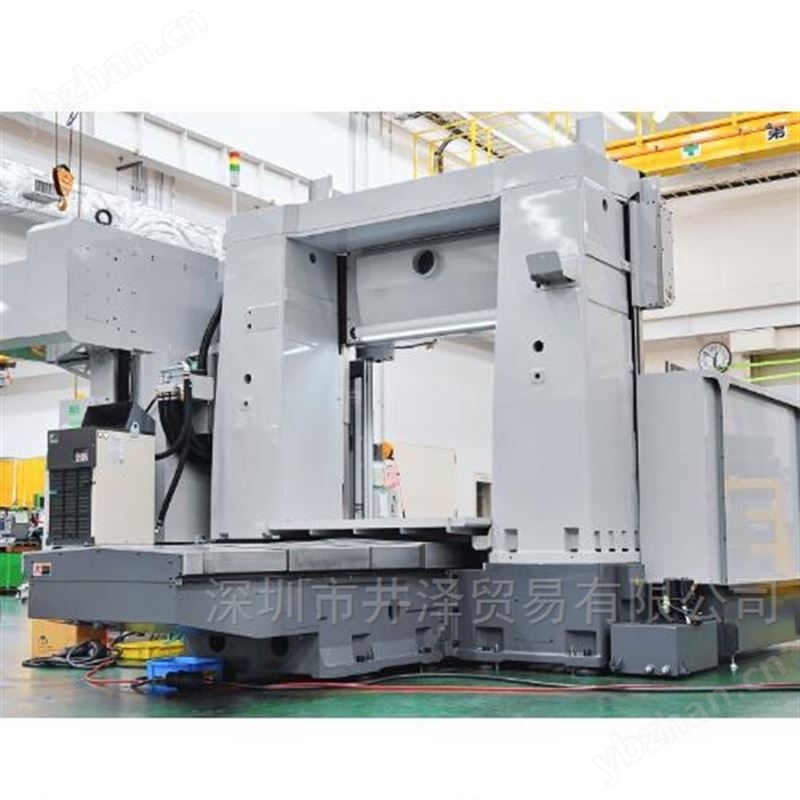

基本構造：

箱形床?柱：

箱形對稱中心導方式

幅広且一體結構的導軌

剪裁整理：

全軸滑動面的發藍處理

長期精度維持
