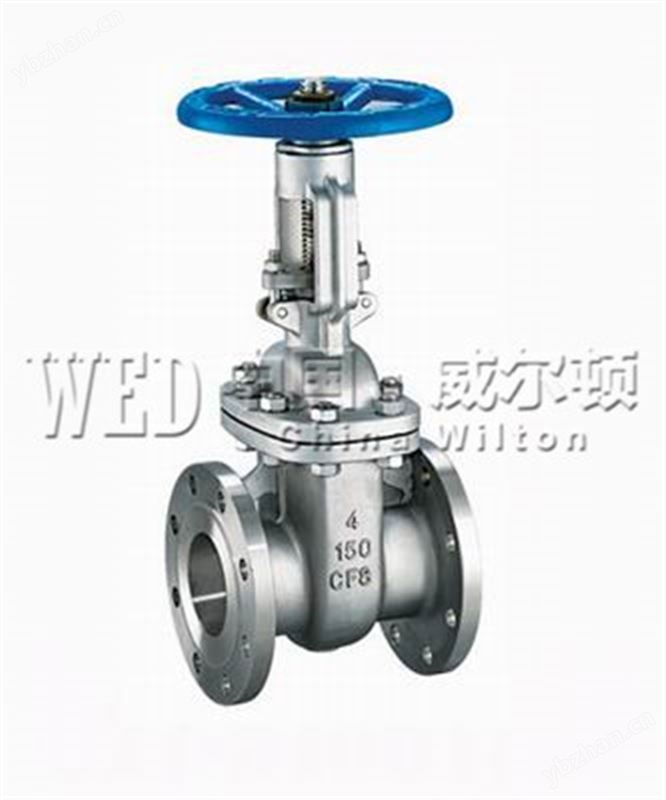

美標閘閥Z41H產品概述:

美標閘閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 閘閥在管路中主要用來做切斷、廣泛采用的一種新型閥門，本類閥門在管道中一般應當水平安裝。

美標閘閥特點及優點

閥門承壓件采用精密鑄造工藝澆鑄，表面質量手輪采用可鍛鑄鐵鑄造，造型配合手柄，適當增加摩擦力，

方便開啟。并示有明顯的“開”、“關”標志。

閥桿螺母采用高鎳球鐵，“T”形螺紋與閥桿配合傳遞力矩。

閥蓋上設有油杯，可定期補充固體潤滑油，保持輕松啟閉。

填料壓蓋和壓套分體設計，保證閥桿的同心度。合理的填料函設計，確保閥門沒有外漏，符合環保要求。

閥蓋設有上密封圈，符合美國石油協會API標準。

閥門的中法蘭連接螺栓采用雙頭螺栓，方便維修、拆卸。

閥桿頭部整體鍛造，與閥瓣通過“T”型槽連接，保證強度。

DN250以下的鑄件為精密鑄造，每批鑄件都有爐號標識，便于跟蹤。

美標閘閥輕松的扭矩傳遞結構

　　手輪通過閥桿螺母將扭矩傳遞至閥桿上，閥桿采用A182F6(1Cr13)鍛造并調質處理，硬度HB220～250。

為了減少力在傳遞過程中的損耗，閥桿螺母

選用高鎳球鐵A439GR.D2或銅合金(高鎳球鐵具有一定的自潤滑性)，硬度比閥桿小HB50左右。
　　大口徑、高壓力閥門可在閥桿螺母上、下加上推力軸承，同時設有油杯結構，可定期加入固體油脂，保持潤滑，

使閥門是中具有較輕的扭矩。

美標閘閥設計合理的防外漏填料函

　　閥門填料選用柔性石墨和編結石墨的組合，既具有良好的密封性能又有一定的強度。填料壓蓋和填料壓套是分體設計，

球面結合，能自動保持同心度，

使得閥桿在上下運動時沒有刮傷。填料壓套設有階梯以防陷入填料函內。閥桿的螺紋尾部始終在填料之上，防止運動

時帶出填料。這樣的填料函確保閥門沒有

外樓，符合環保要求。

美標閘閥閥桿頭部與閘板可靠連接

　　閘閥閥桿采用A182F6(1Cr13)整體鍛造而成，具有較強的抗拉強度，確保閥桿頭部不會因故障斷裂而使閘板陷

在閥體中無法拿出。
　　閥桿頭部設有與閥蓋密封副密封的上密封面，當使用介質有特殊性的時候要求閥門在全開時無任何外漏。
　　閥桿頭部與閘板的連接采用“T”形槽結構，兩者相對有一定的自由度，使得閘板沿閥體導向筋順利滑入閥座。

美標閘閥可更換閥座一定的磨損余量

　　閘閥的閥座與閥體連接是采用螺紋式連接，方便維修、更換。閥座的靜密封面經過精密研磨并用專用工具旋入閥體，

實現可靠的密封。
　　閘板密封面比閥座密封面寬出一定的余量，并保證閥門在未使用前閘板密封面底線與閥座密封面底線在同一高度，

使閥門在使用一定時間后即使磨損也不會

減少必須保證的密封面寬度。

美標閘閥設計與制造標準：

設計與制造：API600　API6D　GB12234
法蘭尺寸：ANSIB 16.5　JB/T79　GB9113
壓力溫度：ANSSIB 16.34
結構長度：ANSIB16.10　GB12221
對焊連接尺寸：ANSIB 16.25
檢驗與試驗：API598　JB/T9092

美標閘閥安裝尺寸：

ANSI 150Lb
NPS	2	21/2	3	4	6	8	10	12	14	16	18	20	24
L	178	190	203	229	267	292	330	356	381	406	432	457	508
H	400	490	510	585	775	955	1160	1375	1570	1765	1980	-	-
D0	200	200	250	300	350	350	400	450	500	600	700	-	-
Wt	23	45	50	63	108	171	263	346	488	621	814	-	-

ANSI 300Lb
NPS	2	21/2	3	4	6	8	10	12	14	16	18	20	24
L	216	241	283	305	403	419	457	502	762	838	914	991	1143
H	470	525	535	635	805	1025	1230	1460	1645	1840	-	-	-
D0	200	200	300	300	350	400	450	500	600	600	-	-	-
Wt	30	44	61	77	153	286	412	576	886	1175	-	-	-

ANSI 600Lb									ANSI 900Lb
NPS	2	21/2	3	4	6	8	10	12	2	21/2	3	4	6	8
L/L1	292	330	356	432	559	660	787	838	368	419	381	457	610	737
L2	295	333	359	435	562	664	791	841	371	422	384	460	613	740
H	474	530	547	703	913	1077	1276	1499	620	705	695	825	1065	1318
D0	250	250	300	350	450	500	600	680	300	350	350	400	500	600
Wt	37	54	70	110	220	400	600	780	59	79	115	198	303	407
Wt1	32	47	64	103	218	374	570	830	53	71	103	178	271	366

美標閘閥Z41H結構圖:

訂貨流程：
1、客戶采購清單傳真至或或發郵箱shweierdun
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.

訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
