產品特點
※ 偏心蝶板式切斷結構
※ 自帶旁通閥,方便復位
※ 閥體直通(軸流)大流量、低噪音,流速<50m>50m><80db>80db>
※ 標準配置為自力式超壓切斷功能
※ 可選配置為就地緊急手動切斷、自力式欠壓切斷和遠程ESD聯動切斷功能
產品參數
| 執標標準 | EN 14382 , Q/12WQ 5192 |
| 公稱壓力 | CLass150 ~ CLass600 (2.5MPa ~ 10MPa ) |
| 公稱尺寸 | DN80 ~ DN300 (NPS 3〞 ~ NPS 12〞) |
| 連接方式 | 法蘭 ANSI B16.5 RF |
| 設計溫度 | -46℃ ~ 60℃ |
| 切斷精度 | ±1%(AG1), ±2.5%(AG2.5), ±5%(AG5) |
| 響應時間 | 0.5秒 ~1秒 |
| 防爆/防護等級 | 不低于ExdIIBT4, IP65 |
| 主要材料 | 主閥殼體 鑄鋼 A 216 WCB、A 352 LCC 指揮器殼體 鍛鋼、鍛鋁 內部零件 不銹鋼, 鋼,鋁, 關閉彈簧 彈簧鋼(X750,A276,316) 密封材料 丁腈橡膠、合成橡膠 |
工作原理
安全切斷閥在調壓裝置中是一種安全保護裝置,當裝置出口的壓力因故升高或降低,達到了切斷設定值時,它將自動切斷氣源,從而保護下游管道和設備不受損壞。在緊急情況下,現場和控制室操作人員也可通過手動按鈕或遠程ESD聯動功能來強制關閉安全切斷閥。
產品結構圖
控制機構圖
外形尺寸圖

外形尺寸

重量
閥門流量系數KG值與壓損
安裝尺寸
壓力取樣點配管連接尺寸
壓力取樣點安裝位置

如圖1所示,安全切斷閥(SSV)的壓力取樣點為工作閥門(PCV)后5-8×管線通徑的距離

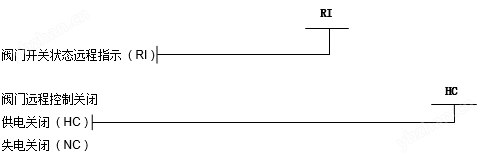

產品訂貨選型
蝶型切斷閥選型

指揮器選型
其他特殊配置要求
