SITRANS F M電磁流量計

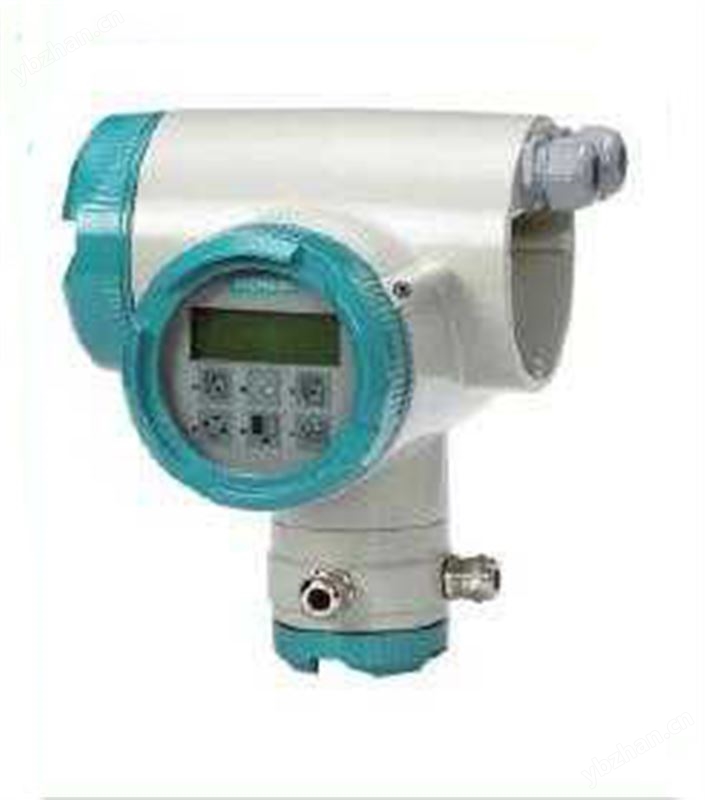

MAGFLO MAG 6000 I / MAG 6000 I Ex d 變送器

簡介
SITRANS F M MAGFLO MAG 6000/Exd工業變送器，是為滿足過程工業的特殊要求所設計。
堅固的鑄鋁外殼，即使在惡劣的工業環境中，也能使變送器得到很好的保護，
隔爆型號（Ex）也可以提供完整的輸人輸出功能。

特性
*帶有本安級輸入和輸出的ATEX認證的全系列流量計
*一體式或分體式安裝
*HART，PROFIBUS  PA/DP，MODBUS RTU/RS485,DeviceNet多種附加通訊模塊可供選擇
*倍號分辨率髙，可達量程比
*多種可能性的數字信號處理
*自動從SEMSORPROM中讀取數據，易于調試
*具有密碼保護的用戶組態操作菜單，
3行，20個字符，11種語言顯示
各種流量單位
累積流量,正向,反向流量和凈流量以及其它更多信息
*過程控制的多功能輸出，具有模擬量、脈沖/頻率和繼電器輸出（狀態，流向，極限值）
*豐富的自診斷功能，出錯指示和故障記錄
*批處理控制



設計
此變送器可在危險或非危險場合一體式或分體式安裝。

功能
具有下列功能：
*瞬時流量
*2個測量范圍
*2個累計值
*小流量信號切除
*流體流向
*系統故障
*運行時間
*單向或雙向流量
*極限開關和脈沖輸出
*批控制

MAG 6000 I/6000 I Ex d是基于微處理器的變送器，帶有內置的字母數字式多種語言的顯示器。
變送器計算相連的電磁傳感器的信號，并完成為電磁線圈提供恒定電流的供電任務。

有關接線、操作模式和安裝的更詳細信息可以參見傳感器數據列表。


顯示和控制
可以使用下列設備完成對變送器的操作：
*控制和顯示單元
*HART通訊裝置
*PC機/筆記本電腦和基于HART通訊協議的SIMATIC PDM軟件
*PC機/筆記本電腦和基于PROFIBUS PA通訊協議的SIMATIC PDM軟件

技術說明
工作方式和設計
測量原理              脈沖直流勵磁的電磁感應原理
空管                  空管檢測（分體式安裝需雙屏蔽專用電纜）
零點調節              自動
勵磁頻率              脈沖直流（125mA),與傳感器尺寸有關

電機輸入阻抗          >1X1014Ω
輸入
數字輸入         11-30V DC,Ri=4.4kΩ
啟動時間         50ms
電流             lpc11v=2.5mA，lpc30v=7mA

輸出
電流輸出
信號范圍       0...20mA或4...20mA（有源/無源）
負載           <560Ω
時間常數       0.1...30s，可調


繼電器輸出
時間常數         開關繼電器，與電流輸出相同
負載             42V AC/2A，24V DC/1A

小流量信號切除     流量的0-9.9%
電隔離           所有輸入和輸出信號電隔離

測量誤差
MAG 6000 I/MAG6000 1 Exd          0.2%±1mm/s
（含傳感器）

技術說明（續）
額定工作條件
環境溫度
運行
      MAG 6000 I    -20....+60℃
      MAG 6000 I Ex -10...+60℃

儲藏                -40...+70℃


機械載荷            18...1000Hz，1.14G rms
                IEC 60068-2-36，x，y，z 三軸，2小時實驗

防護等級          IP67/NEMA 4X...IEC529和DIN 40050（1 mH2O 30 min）
                       EH 61326-1


顯示器和鍵盤

累加器            亮哥八位計數器，用于正向、反向或凈流量的測量

顯示器            背光式字幕文本顯示3X20字符知識流速，累計流量
                  設定值和故障顯示，反向流用負號表示

鍵盤              電容觸摸鍵盤，帶背光的LED燈

時間常數          時間常數與電流輸出時間常數相同

電源           普通型：18...90V DC；
               115...230V AC；50...60Hz
               Exd;18...30V DC
               Exd:115...230 V AC;
               50...60Hz

功耗           230V AC：21.5VA
               24V DC：12W，ln=380mA
               1st=1A(3ms)


標準和認證

MAG6000I         CE
                 C-tick
                 FM Class  1，div 2
                 FM Class  1，zone 2
                 CSA Class  1，div 2
                 CSA Class  1，zone 2
MAG 6000 I Ex     IEC Ex de ia IIC T6 Gb ExtDa 21 IP67
                  ATEX II 2（1）（2） GD EEx de{lia}ia
                   {lib}    IIC T^
                   FM Class  1，div 1        一體型
                   FM Class  1，zone 1
                   CSA Class  1，zone 1



電纜連接塞                      分體型
MAG 6000I                        2XM25 電源和輸出信號
                                 2XM16 和傳感器連接的勵磁和信號電纜
                                 2X1/2NPT  電源和輸出信號
                                 2XM16和傳感器連接的勵磁和信號電纜
MAG 6000 I Ex ATEX 2G D          2XM20 電源和輸出信號
                                 2XM16 和傳感器連接的勵磁和信號電纜



通訊
非防爆                      可安裝HART，MODBUS RTU/RS458
                            FOUNDAT10N Fieldbus H1，Devicent
                            PROFIBUS PA，PROFIBUS DP


ATEX 2GD                       HART,PROFIBUS
