USBCAN系列CAN接口卡是兼容USB2.0全速規范的，帶有1~2路CAN接口的高性能CAN接口卡。采用該接口卡，PC機可以通過USB總線連接至CAN網絡，進行車輛、煤礦、實驗室、工業控制、智能小區等CAN網絡領域中的數據采集與數據處理。

USBCAN系列接口卡是CAN產品開發、CAN數據分析的*工具，支持車載協議解析；同時，具有體積小、即插即用等特點，也是便攜式系統用戶的優質選擇。接口卡上自帶電氣隔離模塊，使其避免由于地環流的損壞，增強系統在惡劣環境中使用的可靠性。

本產品配有可在Win2000/XP/WIN7/WIN8、各種Linux等操作系統下工作的驅動程序，并包含詳細的應用例程。并且提供個性化定制服務。

USB轉CAN系列產品選型表

第四代USB轉CAN卡（適配器）可實現總線雙向數據傳輸，專用的工業級高速32位CPU，接收和發送速度大于8000幀/秒（就是在can總線波特率達到1M的時候，總線滿發的數據幀不丟失）。

符合ISO11898標準，支持CAN2.0A/B，標準幀/擴展幀/數據幀/遠程幀。

嵌入式實時操作系統，硬實時時鐘精度達到1us。

銀行卡大小純鋁合金外殼，穩定抗干擾，端子接頭，方便調試。

工業級主芯片，CAN端磁耦隔離，隔離總線上的高壓共模信號，提高運行穩定性，增加使用壽命。

3×24小時滿負荷收發測試，不丟幀。

增加GND和PE接口，在環境干擾比較嚴重，干擾總線數據時接上可提高穩定性。

產品驅動通過微軟數字簽名認證，可以在win98/xp/2000/2003/7/8等32/64位操作系統上使用。

即插即用，適合現場調試分析，檢測網絡狀態。

ECANTOOLS軟件主要功能概述：

ECANTools軟件是我公司自主開發的調試軟件，通過軟件可以快速進行CAN總線數據收發，實現PC到CAN2.0A和CAN2.0B（包括標準幀、擴展幀、數據幀、遠程幀）的雙向通訊。

兩種發送界面——普通模式或列表模式，用戶可根據自己的習慣選擇使用。

（1）普通發送模式

普通發送模式非常直觀，所有設置選項均在主界面中，可直接設置。



（2）列表發送模式

列表發送模式可以將CAN幀添加到發送列表中，發送列表可同時發送多條不同的報文，并可循環發送，列表可保存到本地并可加載。此功能適用于同時調試多個CAN節點，或需要按時序發送數據。



波特率自動識別功能

軟件可以自動識別波特率，當用戶在不知道總線波特率的時候，自動識別波特率功能會對用戶有極大的幫助。識別波特率分為兩種模式：標準波特率識別（對標準的CAN波特率進行一一識別，如：1000K、800K、500K等）、全范圍波特率識別（手動輸入識別范圍，軟件將對范圍內的波特率進行全面匹配）





總線分析功能

軟件自帶總線分析功能，當遇到總線連接錯誤時，可以很直觀的幫用戶分析CAN總線干擾和測試CAN總線狀態。

（1）CAN控制器內部FIFO溢出：某一段時間內的總線報文過于密集，導致USBCAN來不及接收，發生報文丟失。

（2）CAN控制器錯誤報警：總線發生多次發送錯誤或接收錯誤，錯誤計數器超出報警閾值，并能顯示錯誤計數值。

（3）CAN控制器消極錯誤：總線發生多次發送錯誤或接收錯誤，導致CAN控制器進入錯誤消極狀態，并能顯示錯誤計數值。

（4）CAN控制器仲裁丟失：本節點與其他設備在競爭總線時失敗，待發報文將在下一次總線空閑時嘗試發送，能捕捉到相應的錯誤位信息并顯示出來。

（5）CAN控制器總線錯誤：總線發生一次發送錯誤或接收錯誤，錯誤計數器的值將累加，并能捕捉錯誤的位信息，比如ACK、CRC、位界定錯誤信息。

（6）CAN數據緩沖區溢出：由于一段時間未與PC交換數據，導致設備存儲的報文數目超出硬件容量限制，新接收的報文將覆蓋先前接收的報文。





可以接收總線上的錯誤幀，指示錯誤幀類型，統計錯誤幀率，便于用戶分析總線狀態并快速定位發送錯誤幀的節點。



智能中繼功能、智能脫機模式。（僅USBCAN-IIPro支持此功能）

1、可以作為一個CAN網橋使用，實現2路CAN通道的數據在相同或不同波特率下實時高速交換?？稍O置接收到特定幀數據后更改內容轉發，可設置硬件脫機模式。

2、可以作為一個CAN總線接力器使用?？梢匝娱Lcan總線距離，降低CAN總線電纜的截面積，節約CAN電纜的成本，同時增加了CAN總線節點的數目，增加CAN總線的負載能力。

3、提高了CAN總線的通信可靠性。當網絡出現故障時,一般只影響個別子網段。

4、啟用中繼功能對初始化參數進行設置,可以過濾報文,減輕CAN總線負擔，從而大大降低目標網絡的受干擾程度。

5、脫機模式中，可以自己編輯哪些ID的數據要轉發到另一個CAN口,可以設置根據ID觸發數據轉換，可以替換轉發幀ID及相對應的數據，可以設置循環時間，發送次數，等待時間。用戶可以用記事本自行編輯，即使不會編程的用戶，只要會使用記事本，即可把它變成一臺超級*的智能離線轉換設備。



智能多段濾波功能

智能濾波功能不再需要計算復雜的屏蔽碼和驗證碼，只需簡單的設置你需要過濾顯示的ID或ID段即可對應接收。比如設置接收ID從100到200，那么只需在濾波設置界面輸入100-200，則系統只接收100-200ID的數據。濾波段可設置多個并可同時使用。





總線模式

可以設置USBCAN只聽模式，在這種模式下，設備只是接收can總線上的數據，不向總線發送回應數據包，適合于在正在運行的系統中，截獲總線數據進行分析。





實時數據統計顯示功能

可以按如下統計規則，將接收到的數據實時分類顯示，此功能非常便于將相同的幀合并到一起顯示，便于數據分析，數據處理。



總線數據保存及錄播功能

可將列表中的數據（實時）保存到電腦，可以有多種保存格式：文本文件（.txt）數據直觀便于攜帶；二進制文件可以滿足用戶的特殊需求；批處理文件（.CAN）可以修改后發送回總線上；Excel文件可以使用excel打開，便于數據處理。



保存成批處理格式的文件后，可以通過記事本打開，用戶可以自行編輯記事本中的幀內容，保存后可以在軟件中點擊“發送文件”，選擇批處理文件就可以將批處理文件發送出去，發送的內容可以手動單幀發送和循環發送。

文件發送功能

可以通過CAN總線，對目標設備的芯片中發送數據。用戶可通過此功能自行開發程序燒錄（升級）軟件，包括：bootloader、刷寫ECU、BMS系統升級等。

高級屏蔽功能

軟件接收可以屏蔽指定的幀數據。可以將接收到的數據按幀ID歸類后合并顯示在左側的待屏蔽列表中，從左邊的列表中選擇您需要屏蔽的幀ID，點擊向右箭頭即可將選中的幀ID添加到屏蔽列表中，軟件將自動屏蔽所有在右側列表中所有以此幀ID開頭的所有數據，屏蔽列表可以設置多條。此功能非常便于汽車CAN數據抓取，可以屏蔽怠速狀態下的所有數據后直觀的看到新增加的數據，用于判斷數據作用。



CANopen主站功能

ECANTools軟件的CANopen主站功能可將USBCAN設備變成一個CANopen主站卡接入CANopen網絡中，使用電腦搭配USBCAN即可完成對CANopen從站控制、管理、配置等應用。ECANTools軟件可完成多種常用CANopen主站功能，如NMT（網絡管理）、SYNC（同步協議）、EMERGENCY（緊急報文）、PDO（過程數據對象）、SDO（服務數據對象）、NODE GUARDING（節點保護）

曲線Curver功能

用戶可以通過曲線功能選擇最多四個您所需要的變量，并通過觀察曲線的方式實時了解每個數據的變化，并且還可直觀的比較多個數值之間的相對變化，可用于調整發動機怠速時轉速、扭矩等

在使用曲線功能時請注意，將變量設置好后再接收數據，數據接收時新建的變量無法在曲線中顯示

智能解碼功能

智能解碼功能現僅支持對CAN1通道特定幀ID的幀數據變化頻率的顯示，顏色隨著變化頻率的大小改變，變化越快，顏色越深，可以調整為十六、十、二進制顯示。智能解碼增加數據濾波功能，而如果您想要使用該功能，需要在CAN1界面內將相關的濾波設置完成

CANTest軟件主要功能概述：

如果您習慣于使用周立功CANTest軟件，使用我們的設備可以讓您繼續使用CANTest。



CANTest核心功能——DBC解析

CANTest軟件針對汽車電子開發、測試、維護的用戶，推出DBC解析功能。使用此功能可以對汽車有關的J1939協議中的通用部分做詳細解析，如解析OBDCAN數據中發動機轉速、國內充電樁協議等。



CANPro軟件簡述（Bas版不支持）

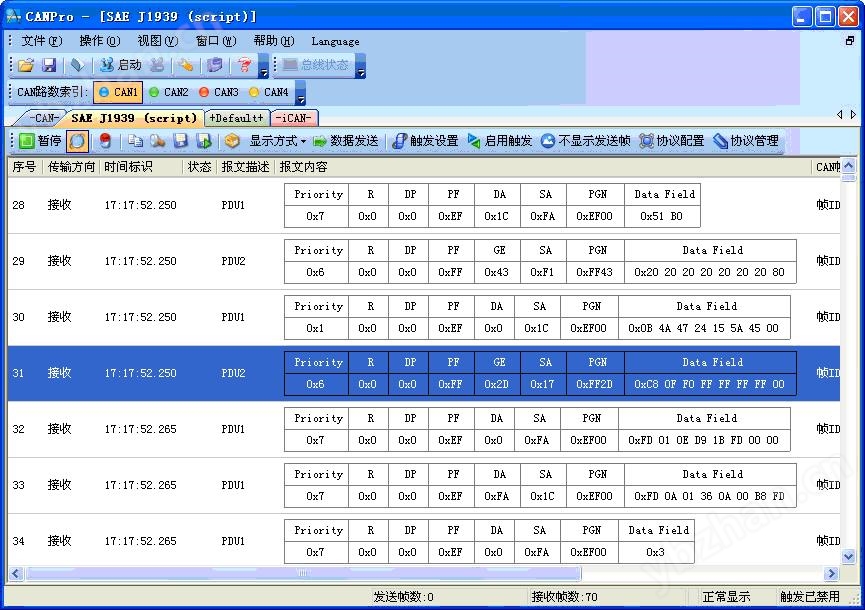

軟件核心功能——CAN高層協議解析

可對CAN高層協議進行解析，CANOpen、DeviceNet、SAEJ1939、ICAN等?？膳渲貌⒔馕鲎远x協議。



數據觸發功能

可設定觸發條件，當接收到某一ID或某一數據等符合設定的條件時，進行配置好的操作，例如發送預先設置好的數據或接收列表暫停顯示等等。此功能可以模擬通信協議，當接收到協議幀時，發送回復協議等。

數據分類顯示功能

可以將接收到的數據按規則分類，分類后將符合規則的數據合并顯示，分類條件極為豐富，極大的方便了數據分級、數據處理。

在校學生做CAN總線學習和開發;

企業事業研發中心項目涉及到CAN總線通信;

做汽車電子企業，可以用于調試、測試或配套Can總線器件;

調試CAN總線的變頻器、變流器、伺服驅動等;

替代進口設備上原廠家?guī)У腢SBCAN設備.



所有型號系列都支持二次開發，支持Windows平臺包括WinCE，提供二次開發動態和靜態鏈接庫，提供開發例程及例程源代碼，庫函數使用簡單，用戶可以很快將我們的USBCAN設備應用到自己的項目中，如果二次開發中遇到問題，我們會提供技術支持；如果用戶沒有開發能力，可以向我們OEM定制。

提供VB、VC、EVC、.NET、Labview等例子程序及源代碼

所有商品7天無理由退換貨。

所有商品質量問題,一年內免費換新機。

每套售出產品都會提供專業工程師QQ，400統一售后電話為您隨時提供技術支持。
