Purucka(普瑞測)手持風速風向儀PC200選配支架

一.產品簡介

PC200風杯式風向風速儀是由博特經過多年研究實驗開發，廣泛應用于農林、環境、海洋、科學考察、氣象教學等領域測量大氣的風參數的一款新型儀器。儀器測量部分采用了單片機技術，可以同時測量瞬時風速、瞬時風級、平均風速、平均風級、對應浪高等5個參數。

該儀器所采用的液晶顯示屏（LCD）,BOTE專業定制開發，國內。并采取了許多降低功能的措施，大大減少儀器的功耗，它帶有數據鎖存功能，便于讀數。本儀器體積小、重量輕、功能全、耗電省。在風向部分采用了自動定北裝置，測量時無需人工對北，簡化了測量操作。



二、 主要技術指標

1、風速指標：風速測量范圍： 0-30m/s

風速傳感器啟動風速：0.8m/s

風速測量精度：±（0.3+0.03×V）m/s(v表示實際風速)

可顯示的風速參數：瞬時風速、平均風速、瞬時風級、平均風級、對應浪高

顯示分辨率： 0.1 m/s （風速）

1 級 （風級）

0.1 m （浪高）

2、 風向指標

風向測量范圍：0~360度 16個方位

風向傳感器啟動風速： 1m/s

風向測量精度：±1/2方位

風向定北：自動

3、環境指標：

工作環境溫度： -10℃——+45℃

工作環境濕度：≦99%RH （無凝結）

4、 供電電源

電源電壓：4.5V 5#干電池3節

平均耗電電流：≦5mA（電源電壓4.5V時）

5、 外形尺寸和重量

外形尺寸：400mm×100mm×100mm

重量：0.5kg

三.工作原理簡介

1、風向部分由保護風杯的護圈所支撐。由風向標、風向軸及風向度盤等組成，裝在風向度盤上的磁棒與風向度盤組成磁羅盤用來確定風向定位。當旋轉處于風向度盤外殼下的托盤螺母時，托盤把風向度盤托起或放下，使雛形軸承與軸尖離開或接觸。風向指示值由風向指針在風向度盤的穩定位置來確定。



2、風速傳感器采用的傳統三杯旋轉架結構.它將風速線性地變換成旋轉架的轉速.為了減小啟動風速，采用塑制的輕質風杯，錐形軸承支撐，在旋轉架的軸上固定有一個齒狀的葉片，當旋轉架在隨風旋轉時，軸帶動著葉片旋轉，齒狀葉片在光電開關的光路中不斷切割光束，從而將風速線性的變換成光電開關的輸出脈沖頻率。

儀器內的單片機對風傳感器的輸出頻率進行采樣、計算。*后儀器輸出瞬時風速，一分鐘平均風速、瞬時風級、一分鐘平均風級，平均風級風級對應的浪高。測得的參數在儀器的液晶顯示器上用數字直接顯示出來。

為了減小儀器的功耗，儀器中的傳感器和單片機都采取了降低功耗的專門措施。為了保證數據的可靠性，儀器中還帶有電源電壓檢測電路。當電源電壓底于3.3V左右時，儀器顯示器顯示“欠壓”，提示用戶電源電壓太底數據已不可靠應及時更換電池。儀器內還設有電源控制電路，用電路來替代機械開關來控制儀器的投斷電。

四、使用方法

1、風向測量部分

1）在觀測前應先檢查風向部分是否垂直牢固地連接在風速儀風杯的護架上并反向旋轉托盤螺母使支撐桌方向度盤的托盤下降，使軸尖與雛形軸承接觸。

2）觀測時應在風向指針穩定時讀取方位讀數。



2、風速測量部分

確認儀器內已裝上電池，本儀器采用的是3節5#1.5干電池，請注意不要采用可充電電池，它的輸出電壓只有1.2V，電壓不夠，打開儀器的后蓋板，將3節5#干電池裝入電池架內，（注意電池電極一定要正確）電池裝入后，儀器可能處于投電狀態，也可能處于斷電狀態，這是可用面板上的電源開關，來控制電源的開與關。

請參看儀器的面板布置圖，儀器投電后首行顯示器的自檢，顯示器上所有可能用到的筆畫都大約顯示2秒鐘，然后儀器便進入測量狀態。

按鍵功能為：A——瞬時風速B——平均風速C——瞬時風級D——平均風級E——對應浪

瞬時、平均風速單位：m/s,瞬時、平均風級的單位 :級， 對應浪高的單位:m

儀器運行時，測量瞬時風速、平均風速、瞬時風級、平均風級、對應浪高這5個參數，只能顯示其中的一個參數。顯示參數由風速顯示鍵和風級顯示鍵用來切換，每按一次風速鍵顯示參數就在瞬時風速和平均風速之間切換，每按一次風級顯示鍵顯示參數就在瞬時風級，平均風級對應浪高之間切換與此同時單位的標志記號也作相應的切換。

每按風速鍵：顯示時相應的位置上會出現小數點。風速、浪高參數小數點后保留一位，風級顯示整數，沒有小數點顯示。

平均風速、平均風級、對應浪高需要有一分鐘的采樣時間，所以在投電后一分鐘內，或鎖存折消后一分鐘內，不能得到正確的平均值，一直要等到采樣時間大于一分鐘以后，顯示器才顯示有效的參數值。

3.觀測后為了保護軸尖與雛形軸承，正向旋轉托盤螺母，使托盤升起，托起方向度盤，從而使軸尖與雛形寶石軸承離開。

鎖存顯示按鍵可以使儀器在測量狀態和鎖存狀態之間切換。在測量狀態時按一下鎖存顯示鍵，儀器進入鎖存狀態，測量值鎖存后，顯示值被鎖定。

在鎖存狀態時按一下鎖存鍵，鎖存功能消失，表示儀器回到測量狀態。

五、儀器維護

（1）儀器內部設計由電源電壓檢測電路，當電源電壓低于設定值（3.6V左右）時，顯示屏上的電池符號會顯示缺電，此時需及時更換電池。

（2）由于本儀器采用的是小型干電池，所存電量有限。所以使用完之后，一定要記住及時關閉電源，以延長電池的使用壽命，長期不用一定要取出干電池，以防電池漏液而損壞儀器。

（3）風向測量使用完成后應及時**轉鎖定旋鈕并使其向上回彈復位，使回彈頂桿將風向盤頂起并定位在儀器上部，以保護錐形寶石軸承與軸尖。

（4）另外由于儀器內部有精密的機械結構，所以使用及攜帶時應小心，不得摔碰。

六、 儀器成套性

風向測量部件

1臺

風速傳感器

1臺

儀器主機

1臺

產品合格證

1份

使用說明書

1份



(Purucka(普瑞測)手持風速風向儀PC200選配支架 Purucka(普瑞測)手持風速風向儀PC200選配支架 Purucka(普瑞測)手持風速風向儀PC200選配支架)

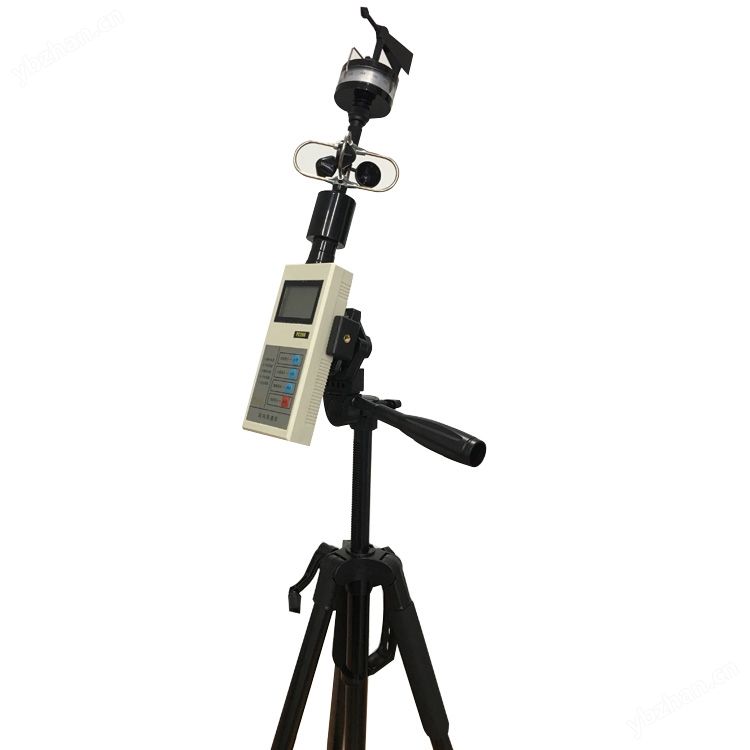

備注：可以選配專業的三角支架，可以用于固定風速風向的監測
