一、概述

本系列溫度控制器是集溫度測量，顯示，輸出、控制于一體的智能數顯溫度測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式溫度傳感器，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路開關量。

該智能溫度控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的溫度進行現場測量顯示和控制

二、特點

◆100標準儀表安裝

◆4位LED數碼管顯示,無視值誤差.

◆兩路控制點繼電器輸出220V3A

◆4~20mA標準信號輸出（可選）

◆控制點現場設定。

◆供電電源可選24VDC 220VAC

三 技術參數

四、 外形尺寸

、安裝

5.1機械連接：

多種安裝方式，螺紋 法蘭 可直接連接

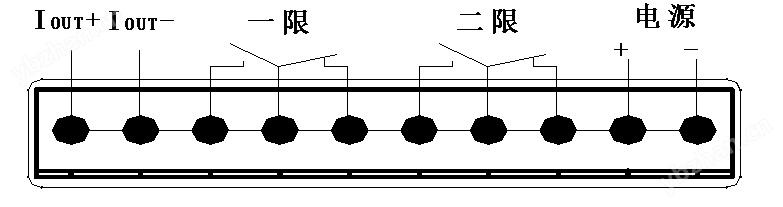

5.2電氣連接

六、設置功能

注：開關點由吸合值和釋放值組態決定，吸合值大于釋放值時為上限報警輸出（常開功能），吸合值小于釋放值時為下限報警輸出（常閉功能）吸合值與釋放值的差值為開關點的回差。

例：要設定開關點1為上限報警輸出（常開功能）在4℃吸和，小于3.9℃斷開，；開關點2為下限報警輸出（常閉功能） 在10℃斷開，低于9.9℃吸和：

進入菜單：設定

AL1H=4.00 AL1L=3.9

AL2H=9.9 AL1L=10.00

●按下“SET”鍵

●顯示“LOCK”（提示輸入密碼）

●按▲或▼鍵輸入密碼“1”，

●按下“SET”鍵確認

●按▲或▼鍵上翻或下翻進行菜單選擇（AL1H、AL1L、AL2H、AL2L、END）

●按下“SET”鍵進入所選菜單。

●按▲或▼鍵更改設置

按下“SET”鍵確認，若需要，再用▲或▼鍵選擇其他菜單進行修改。

6.1輸出

該控制器有兩路開關量輸出。相應的輸出會在開關點的吸合值到達時切換并在溫度下降到低于釋放值時回復。

AL1H此值為開關1吸合值 AL1L此值為開關1釋放值

AL2H此值為開關2吸合值 AL2L此值為開關2釋放值

END 保存退●修改完成后選擇“END”菜單，按“SET”鍵確認保存退出。

●若30秒無鍵按下，則自動退出設置狀態，但是不保存所修改的數據。
