產品功能:
接收閥門的旋轉角度或行程位置，按閥門開度相應的比例轉換為4~20mA直流電流信號，傳送到控制室的2線制(2 Wire Type) 連接傳送器
TORLEO 不銹鋼智能閥位變送器（隔爆型）TOP-65V是和控制閥或控制驅動器配套安裝使用，接收閥門的旋轉角度或行程位置，按閥門開度相應的比例轉換為4-20mA直流電流信號，傳送到控制室的2線制（2 Wire Type） 連接傳送器。
產品的特點：
■ 通過按鈕一次性設定即可，調試方便；
■ 采用2線連接，布線方便；
■ 具有很高的分辨率和信賴性；
■ 零位和量程控制范圍很大，調節方便；
■ 不用更換零件就可實現正向和反向之間的轉換。
| 序號 | 項目 | TOP-65VL | TOP-65VR |
| 1 | 連接方式 | 二線連接（2Wire） | |
| 2 | 輸入信號范圍 | 0∽30o | 0∽90o |
| 3 | 輸出信號范圍 | 4-20mA | |
| 4 | 阻抗 | Max.880Ω/30V DC | |
| 5 | 供給電壓范圍 | 9∽30V DC | |
| 6 | 噪音范圍 | 50mV p.p | |
| 7 | 電源接口 | PF 3/4 (G 3/4) | |
| 8 | 防爆等級 | Exd IIC T6 | |
| 9 | 防護等級 | IP66 | |
| 10 | 溫度范圍 | 動作范圍：-30℃∽85℃ 防爆溫度范圍：-20℃∽60℃ | |
| 11 | 直線性 | ±1%F.S. | |
| 12 | 滯后度 | ±0.2%F.S. | |
| 13 | 靈敏度 | ±0.2%F.S. | |
| 14 | 材質等級 | 不銹鋼316 | |
| 15 | 重量 | 2.8kg | |
結構圖
動作原理
閥桿的位置變化傳達到閥位變送器的反饋桿，通過主軸反饋桿的旋轉帶動主齒輪，同時可變電阻的齒輪跟著旋轉，可變電阻的電阻變化使電路回路的電流變化，并傳達到控制室。即根據閥桿的位置變化（0-99%）電流值（4-20mA）按比例相應變化，最后傳達到控制室。
?產品安裝
產品安裝時請遵守如下事項：
■ 務必遵守安裝區域內的規定事項。
■ 不能讓閥門和執行機構任意動作。
■ 為了整個系統的安全，通過旁通閥或類似裝置，把控制閥從系統中隔離開，保持獨立的狀態。
■ 防爆區域內，在沒有維持防爆結構的狀態下安裝時，務必要確認是否有爆炸性氣體存在。
TOP-65VL直行程產品的安裝
TOP-65VL和直行程閥門配套使用。即使用彈簧復位型隔膜式執行機構或活塞式執行機構的隔膜閥、直通閥、閘閥等，執行機構推桿上下直線型運動的閥門。
1、參考執行機構和TOP-65V的圖紙，制作可以正確連接在執行機構支架上的支架。
制作支架時要考慮兩點事項：

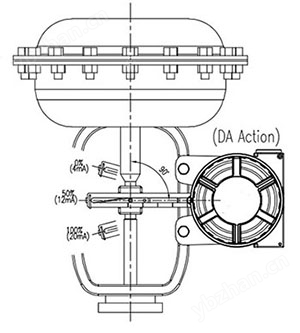

■ TOP-65VL的反饋桿在閥門行程的50%位置時保持水平。（請見右圖）
■ 執行機構和閥桿連接件上的反饋桿連接棒必須要連接在閥門行程和反饋桿上的刻度一致的位置。（請見右圖）
2、用TOP-65VL后面螺絲孔相應的螺絲組裝支架和TOP-65VL。（請參考下圖）
3、利用螺絲組裝好支架和TOP-65VL后，把這個支架安裝到執行機構支架上，但不要擰緊。
4、在執行機構軸和閥門軸相連的連接件上安裝TOP-65VL反饋桿和連接棒。TOP-65VL反饋桿上的一字槽的寬度是6.5mm，因此連接棒的直徑要小于6.2mm。（請參考下圖）
5、通過定位器或減壓閥，使執行機構軸上的行程指示箭頭達到閥門行程50%的位置。
6、把執行機構軸上的連接幫插入到反饋桿一字槽內。這時反饋桿上的固定彈簧必須如圖正確連接，才能減小滯后度。（請見下圖）
7、閥門行程到達50%位置時TOP-65VL的反饋桿必須保持水平。 如果不保持水平會影響線性度，因此請調整支架或連接棒使 反饋桿保持水平。
8、確認閥門行程。TOP-65VL的反饋桿上刻有行程對應的刻度。連接棒必須安裝在反饋桿上和閥門行程大?。ㄈ?0mm）一致的位置。為了對準刻度，利用調整TOP-65VL的支架或移動連接棒。是對準相應刻度，但現場條件有難度的話，比規定可讀大1個刻度的范圍內進行連接。（請見下圖）
注 意
安裝后，使閥門在0-99%行程范圍內進行動作。在0%和99%的位置，反饋桿不能碰到TOP-65VL后面的反饋桿擋板。如果碰到擋板，那么對于這個位置相應的信號TOP-65VL會沒有反應。這種情況必須調整支架使TOP-65VL離執行機構軸遠一點，避免產生干涉。
9、按照上述步驟正確安裝TOP-65VL后，擰緊支架和連接棒上的螺絲。
TOP-65VR角行程產品安裝
TOP-65VR使用在角行程（回轉型）閥門上。球閥，蝶閥等執行機構軸90度回轉閥門。
1、安裝閥位變送器前要把執行機構設定在初始位置。單作用即彈簧反饋型執行機構如果斷氣源自動回到初始狀態，如果是雙作用的執行機構，就要根據執行機構的具體參數正確設定初始位置。
2、參照相應執行機構和TOP-65VR的圖紙，制作適當?shù)闹Ъ堋＃ㄕ?qǐng)參考下圖）
3、制作好相應支架和反饋桿后，請參考上圖，正確安裝閥位變送器并擰緊螺絲。
接線
注意事項
■ 考慮到震動和碰撞，請使用O型接線頭。
■ TOP-65V系列產品需要單獨供電。電壓范圍是9-27V直流電壓，不能超過30V。
■ 考慮到電磁波的影響，電纜不能布置在高容量電機或馬達附近。
■ 連接電源時正負極不能接反。
■ 在防爆區域安裝時，要遵守耐壓防爆規定。
■ 接線時必須切斷電源。
■ 接線時要注意，以免電纜表皮受損
■ 產品內部或外部要正確接地。
連接方法
1、用十字螺絲刀擰開產品外殼上的4個螺絲，并打開外殼。
2、擰開接線端子上的2個螺絲。
3、通過TOP-65V的電源連接孔引入電纜。
4、為了防止接線脫落，請使用O型接頭進行連接。（請參考下圖）
5、把螺絲插入O型接頭，并固定在相應正負極接線柱上。要用1.5Nm的力矩?cái)Q緊螺絲。
調整
1、設定點開關的選擇
可以選擇設定點的數量，分為2點設定和5點設定2種設定方法。大部分只需要進行2點設定，如果現場要求更精確的反饋信號，那么請進行5點設定。
1）2點設定
2點設定是指定全行程的零點和量程即0%和99%，中間值就會自動設定。
2）5點設定
5點設定是指，把全行程分為5個點（0%，25%，50%，75%，99%）進行設定，中間值會自動設定。這種設定方法雖然過程繁瑣但反饋精度會更高。
2、設定方法
1）2點設定方法
① 把電路板上的設定點開關推向2-POINT處。
② 給定位器輸入4mA電流，使閥門行程達到0%位置。
③ 按住電路板上寫有4mA的按鈕3-4秒鐘，電路板上面的綠燈會閃爍，說明已經保存。
④ 在給定位器輸入20mA電流，使閥門行程達到99%位置。
⑤ 按住電路板上寫有20mA的按鈕3-4秒鐘，電路板上面的綠燈會閃爍，說明已經保存。
2）5點設定方法
① 把電路板上的設定點開關推向5-POINT處。
② 給定位器輸入4mA電流，使閥門行程達到0%位置。
③ 按住電路板上寫有4mA的按鈕3-4秒鐘，電路板上面的綠燈會閃爍，說明已經保存。
④ 在給定位器輸入8mA電流，使閥門行程達到25%位置。
⑤ 按住電路板上寫有8mA的按鈕3-4秒鐘，電路板上面的綠燈會閃爍，說明已經保存。
⑥ 按上述方法繼續設定對應于50%，75%，99%行程的12mA，16mA，20mA。
3、返向輸出設定方法（2點設定為例）
如果要設定成閥門行程在0%時反饋20mA，閥門行程在99%時反饋4mA，方法如下。
① 給定位器輸入4mA電流，使閥門行程達到0%位置。
② 按住電路板上寫有20mA的按鈕3-4秒鐘，電路板上面的綠燈會閃爍，說明已經保存。
③ 在給定位器輸入20mA電流，使閥門行程達到99%位置。
④ 按住電路板上寫有4mA的按鈕3-4秒鐘，電路板上面的綠燈會閃爍，說明已經保存。
故障診斷方法
1、TOP-65V沒有任何電流反饋時
1）確認TOP-65V的供給電壓.。
2）如果供給電壓正確，請確認正負極有沒有接反。
2、定位器的輸入電流和TOP-65V的輸出電流誤差大時
1）確認定位器的輸入電流值是否正確。
2）如果系統的電壓低，那么實際輸入電流有可能低。
3）確認TOP-65V的供給電壓是否在9-30V范圍內。
4）確認定位器的安裝狀態。如果定位器安裝不正確，請參考定位器說明書正確安裝。
5）重新設定定位器的零點和量程。如果定位器的零點和量程設定不正確，誤差會變大，也影響到線性。
6）確認TOP-65V的安裝狀態。如果不正確，請參考本說明書重新正確安裝。
7）重新調整TOP-65V的零點和量程。如果TOP-65V的零點和量程設定不正確，誤差會變大，也影響到線性。
3、TOP-65V的輸出電流值突然變大時
1）確認TOP-65V的反饋桿在50%位置時是否水平，或保持在滿行程的中間位置。如果不保持水平，那么請正確安裝TOP-65V。
2）重新調整TOP-65V內部的可變電阻齒輪位置。TOP-65V的電路板下方安裝有可變電阻?？勺冸娮柚档姆秶?-10K?，因此TOP-65V的反饋桿在50%位置時電阻值應是5K?。
可變電阻的位置調整：
出廠時設定為反饋桿在50%位置時反饋12mA。當運輸或安裝時，因震動等諸多原因?qū)е聝?nèi)部齒輪錯位，而發生信號紊亂時，請按如下方法重新調整可變電阻。
警 告
■ 調整可變電阻時必須切斷電源。
■ 可變電阻位置調整需要細微步驟。請?jiān)诒匾獣r(shí)進行調整。
■ 拆卸，安裝電路板時請小心，以免碰壞電路板上的部件。
■ 拔可變電阻和電路板接線頭時，不要用過大的力，以免接線脫落。
位置調整方法
1、拔出可變電阻和電路板連接線的接線頭，并卸下TOP-65V內部的電路板。
2、擰開固定可變電阻軸的固定螺絲（Lock Screw），用手抓住可變電阻，使其脫離固定宵。
3、反饋桿固定在50%的位置。
4、利用萬用表等電阻測試儀，一個接頭連接在可變電阻3根連接線中間一根線，另一個接頭連接在可變電阻3根連接線的兩邊任意一根線，測一下電阻值。
5、慢慢旋轉可變電阻的齒輪，當電阻值達到5k?時停止旋轉。
6、調整好電阻值后，重新固定固定蕭并擰緊固定螺絲（Lock Screw）。注意不要用力過大。
7、連接電路板和可變電阻連接線。
8、重新把電路板安裝在本體上。注意TOP-65V的內部電纜被積壓或損傷。
外觀尺寸
1、TOP-65VL外觀尺寸
2、TOP-65VR外觀尺寸
防爆注意事項
■ TOP-65V是按照耐壓防爆規定而設計生產。
■ 必須在防爆認證規定的溫度，電壓等條件范圍內使用。
■ 如果現場是非防爆要求區域，那么可以在-30~85℃范圍內使用。
■ 產品維修或維護時必須先切斷電源。如果不能切斷電源，請確認周圍大氣環境是否存在爆炸性氣體。
■ 打開TOP-65V蓋子時必須先切斷電源。
■ 連接電源時必須使用符合防爆規定的耐壓防爆型電線管，并且要根據現場要求和防爆規定正確接地。
