一、技術說明及使用范圍
1、該機主要用于測定巖石力學性能試驗：巖石抗拉（采用巴西劈裂圓盤試驗）軟巖的單軸壓力試驗；還可選裝抗剪力輔具（變角剪切夾具）完成巖石變角剪切試驗。該試驗機具有巖石（煤和巖石）多功能試驗，方便、經濟、多功能科學測試儀器，可用于煤礦、地質、水工、交通、建筑等工程單位作巖力學性能試驗。
2、主機采用高強度框架結構，整機結構緊湊、布局合理.控制單元采用交流伺服調速系統，控制高精度、高頻響交流伺服電機，驅動精密低噪音減速機，帶動精密滾珠絲杠副進行試驗，可實現試驗速度的大范圍調節(0.2—50mm/min），試驗過程平穩、高效。試驗數據可任意存取，并可實現數據和曲線的再分析，局部放大和數據、試樣、環境、測試條件再編輯，并打印出完整的試驗報告和曲線。
3、本系列產品全面符合GB/T16491-2008《電子式試驗機》JJF1103-2003《試驗機計算機數據采集系統評定》、JJG139－1999《拉力、壓力和試驗機的檢定規程》的要求，可按照GB/T50266-2013《工程巖體試驗方法標準》等標準的要求，完成巖石抗拉（巴西劈裂）、巖石壓縮強度、巖石壓縮變形試驗（計算巖石彈性模量、泊松比等參數），巖石點荷載、抗剪（變角剪切）等試驗。
二、功能及技術參數

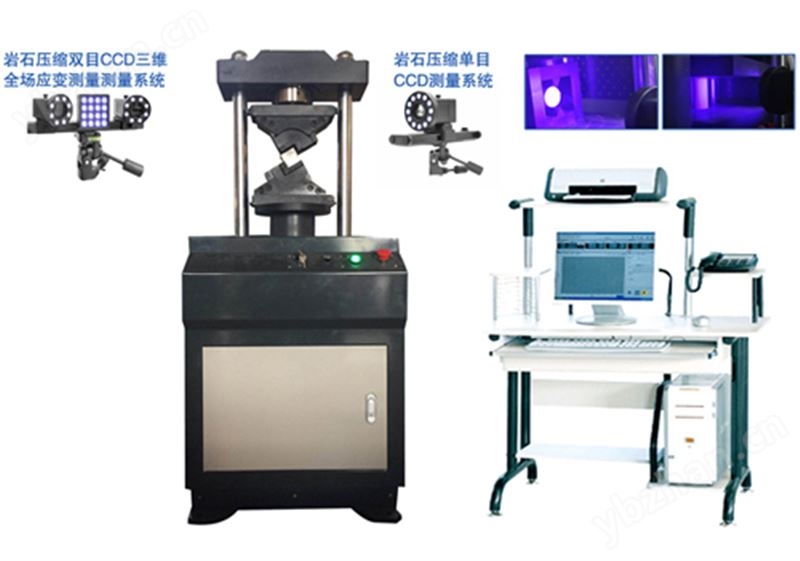

1、主機：規格型號：YAW-30CCD
2、試驗力測量：
       A.試驗力測量范圍：0-300kN；
       B.試驗力示值精度：≤顯示值的±1%；
       C.試驗力測量分辨率：0.005%FS。
3、位移測量：
       A.光電編碼器測量行程；
       B.位移示值相對誤差：±1%；
       C.位移測量分辨率：0.005%FS。
           位移值顯示：計算機屏幕顯示直讀數
4、速度控制：
       A.載荷等速率控制范圍：0.05-8.0kN/S；
          等速率控制精度:±5%；
       B.試驗速度控制范圍：0.05-50mm/min。
5、承壓板尺寸：∮260 mm。
6、活塞行程：200mm。
7、壓盤間距：350mm。
8、立柱間距：300mm
9、控制系統：可通過伺服機構自動控制加載速度和/或位移速度
       A.win7操作平臺；
       B.在以自動控制試驗進程的同時，完成試驗機的試驗數據屏幕顯示；
       C.具有試驗力、峰值、試樣變形、位移、試驗曲線的屏幕顯示功能；
       D.可以滿足GB/T50266-2013《工程巖體試驗方法標準》等標準的要求；
       E.完成巖石抗拉強度和巖石壓縮強度試驗，巖石壓縮強度變形試驗（計算巖石彈性模量、泊松比等參數），抗剪（變角剪切）等力學試驗.
10、適用標準與數據處理：
       A.用戶可以定制符合國家標準或其它標準要求的數據處理軟件；
       B.試驗過程能夠模擬再現和試驗數據的再分析。
11、安全保護裝置：
       A.當試驗力超過每檔試驗力的2%-5%時，過載保護，系統卸荷；
       B.當絲杠升起達到上極限位置時，行程保護，電機停機；
       C.具有過流、過壓等保護。

? 可選《一》：巖石壓縮單目 CCD 測量系統

3.測量精度亞像素級：0.01 像素

巖石壓縮雙目CCD三維全場應變測量系統是一種非接觸式的光學動態測量方法，采用圖像相關技術與視覺三角計算法，在試樣加載過程中，使用高精度工業相機對試樣表面連續拍攝圖像，通過數學三維重建計算，得到每個狀態相應測量點高精度三維坐標，分析不同加載狀態下的三維坐標信息，可以準確計算試樣在加載下的三維坐標、三維位移和應變、速度以及加速度等測量結果，通過分析測量數據，可以獲得巖石的壓縮力學性能參數及運動軌跡變形。

技術優勢：

1. 非接觸式測量，高精度、高效率，對材料自身性能無影響；

2. 適用于巖石和煤、混凝土壓縮變形、抗拉劈裂、變角剪切等試驗；

3. 測量范圍大，從微米到米；

4. 應變范圍從0.002%到大于2000%；

5. 豐富的計算分析結果：

l 三維坐標、空間位移、軌跡、速度、加速度；

l 應變：應變XYZ、主應變、Mises應變、Tresca應變等；

l 三維全場色譜圖、2D界面應變分布曲線；

l 橫向、縱向應變測量，彈模測量、泊松比測量；
