CNC-100型仿型制樣機（啞鈴制樣機，拉伸樣條制樣）

關鍵詞：仿型，制樣機，拉伸，彎曲，啞鈴制樣，拉伸樣條制樣

CNC-100型仿形制樣機是一種的微機控制的自動銑割機械。儀器可快速制樣，按用戶要求的樣品尺寸快速切割實驗室用測試試樣，使用者可在計算機界面實時觀察到切割過程。儀器內置相關標準樣品加工程序和軟件，可用于各種實驗室根據執行標準的拉伸，壓縮，彎曲及沖擊測試樣條的自動加工設備。特別適應于管材生產企業以及產品質量監督檢驗所、建筑等對塑料的功能，性能測試時的標準樣條的制取的專用和設備。

一、符合標準：

1、滿足GB-T 8804.2-2003 熱塑性塑料管材 拉伸性能測定

2、符合 ISO 6259-3: 1997《 熱塑性塑料管材能測定第 3部分: 聚烯烴管材)

3、滿足GB/T1043.1-2008塑料簡支梁沖擊性能的測定

4、符合(PVC-HI)管材(ISO 6259-2:1997,IDT) 等國內標準和國際標準

二、主要用途：

1、適合用于制備聚乙烯（PE）的熱熔和電熔焊接試件試樣的制備

2、 熱塑性塑料管材 拉伸性能測定

3、硬聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)和高抗沖聚氯乙烯(PVC-HI)管材的切割制樣

4、塑料，有機玻璃，玻璃鋼，符合材料及各種非金屬的沖擊缺口樣條，拉伸實驗啞鈴樣條，壓縮彎曲等標準樣條。

5、非金屬（聚乙烯）管道焊接考試專用《C型拉伸制樣機》

三、產品性能特點

1、制樣精度高，速度快，超寬兼容性，切面光滑
2、整機設計合理，結構緊湊，采用全鑄鉛結構，且床身經過時效處理，消除殘余內應力，剛性強、精度高。
3、使用AMT高精預緊直線導軌，使運行更平穩，高速無噪音。
4、螺桿采用滾石雙螺母預緊滾珠絲桿，確保整機運行精度。

四、主要技術指標

1、操作方式：一鍵多裝，自動制樣
2、X/Y/Z運動定位精度：0.01/0.01/0.01mm
3、X/Y/Z重復定位精度：0.008/0.08/0.01mm
4、X/Y/Z有效行程：300×300×130mm
5、工作臺尺寸：400×400mm
6、工作臺承重：120Kg
7、主軸轉速：0-24000rpm
8、卡頭規格：ER16
9、快速移動速度：10m/min
10、進給速度4m/min

11、空間：4-50mm

11、切面效果：光滑
12、工作電壓：220V/50Hz

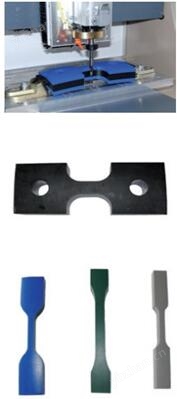

制好的樣品（一 ） 制好的樣品（二）
