plc遠程控制詳細設置方法

前言

在現代工業自動化中，PLC遠程控制功能越來越重要，尤其是在設備分布廣泛或環境復雜的場景中。通過達泰無線通信技術，可以實現PLC的遠程控制，顯著提高生產效率和運維便捷性。本文將詳細介紹基于達泰無線模塊的PLC遠程控制設置方法。

以達泰 DTD418MB 實現組態王對羅克韋爾 AB820 PLC 的遠程無線控制為例。

一、產品介紹

DTD418M 達泰歐美系PLC無線通訊終端，采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MIMO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。適用于西門子、施耐德、AB、ABB等歐美系PLC品牌。

DTD418M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點（ PTP）和點對多點（ PTMP ）的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

二、產品選型

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

三、硬件連接

1. 將上位機與 DTD418MB 通過通訊線連接，一端接入 DTD418MB 的 RJ45 接口，另一端接入上位機的 RJ45 接口；

2. 同樣，用通訊線將 PLC 與 DTD418MB 連接，一端接入 DTD418MB 的 RJ45 接口，另一端接入 AB820 的 RJ45 接口。

四、組態王配置

1. 創建一個工程，輸入名稱，點擊是

2. 添加2臺PLC，以及相關協議

3. 設置AB820的地址

設備地址格式：192.168.2.16是PLC地址；502默認端口號；1是單位ID；10是超時時間。

1. 通訊參數設置（選擇默認）

另外一臺PLC（192.168.2.17）配置方式相同。

五、組態界面配置

1. 數據詞典—定義變量

2. 畫面—?jiǎng)?chuàng)建一個新畫面

1. 變量的關聯

六、PLC程序的下載

1. 新建工程，并如下圖所示

1. 控制器-Modbus映射

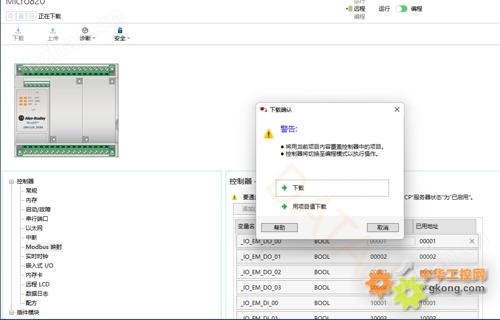

1. 下載程序到CPU

七、測試方法

1. 組態王的指示燈可以實時監測PLC的輸入點狀態

2. 組態王的按鈕可以控制PLC的輸出點

八、PLC遠程控制實現

1. 數據監控：通過組態軟件實時讀取PLC的輸入輸出狀態、傳感器數據等，并在觸摸屏或PC端顯示。

2. 遠程控制：在組態軟件中設置控制按鈕或指令，通過無線網絡向PLC發送控制信號，實現遠程啟停、參數調整等功能。

九、核心優勢

PLC遠程控制方案在設置過程中無需更改網絡參數和原有程序，即可實現穩定的無線通訊。該方案支持多臺PLC接入，適用于分散設備控制、遠距離監控等場景。達泰無線模塊具有全數字無線加密傳輸、不插卡無運行費用、即插即用等優勢，為PLC遠程控制提供了可靠、智能的解決方案。
