分析原理及說明

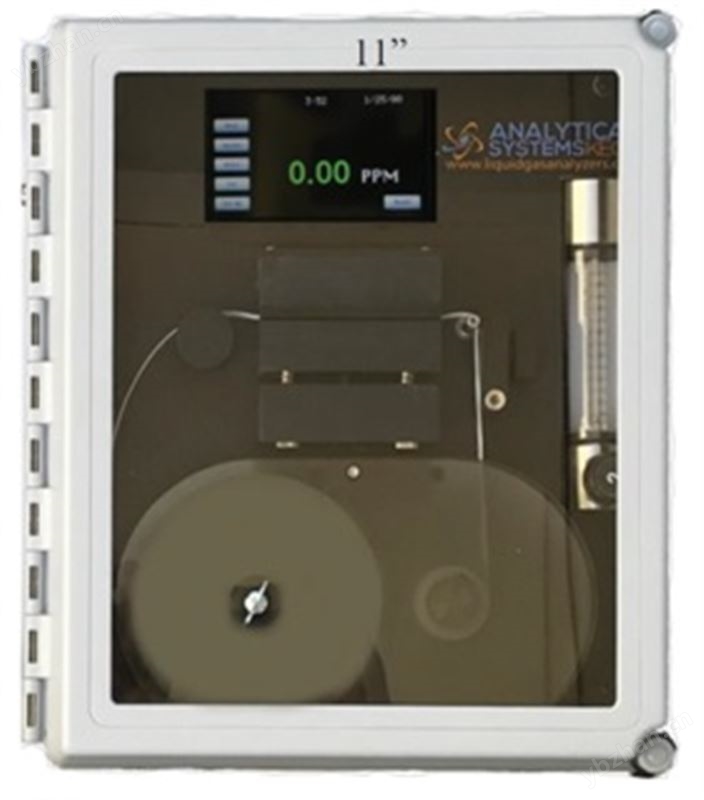

美國ASI KECO公司在研發、制造硫化氫分析儀領域已經擁有超過30年歷史。ASI K32型在線硫化氫分析儀是用于生產過程的在線型工業分析儀表，引用于石油化工、天然氣、煤化工等領域。K32型硫化氫分析儀基于ASTM D4084、D4468和D4045標準，采用醋酸鉛紙帶法分析原理，無交叉干擾，能夠自動、連續地分析出介質中的硫化氫含量，并將分析結果傳送至上位計算機控制系統。能夠準確測量從ppb級直至99%的硫化氫含量，目前在已有上千臺成功應用經驗。

樣品經過調壓、穩流后，進入加濕器進行加濕，之后通過石英窗口與紙帶接觸，樣品中的硫化氫經過紙帶時會留下棕色印跡，通過LED光源及光學傳感器測量棕色斑點形成的速率，從而得到樣氣中硫化氫含量。

H2S+Pb(CH3C00)2 →PbS+ 2CH3000H

優勢及特點：

• 基于ASTM D4084、D4468和D4045標準，采用醋酸鉛紙帶法分析原理，無交叉干擾。
• 測量范圍寬：從ppb級直至99%可定制
• 分辨率1ppb
• 重復性高：優于1％
• 現場就地顯示和防爆按鍵操作
• 全自動標零
• 漂移量低，現場標定周期長達2-3年一次，可選自動標定
• 可選擇多種輸出信號，如4-20mA、RS-485 Modbus
• 可遠程監控和操作
• H2S含量的單位可選mg/m3,ppbv 、ppmv、ppbw、ppmw等
• 使用150英尺紙帶，根據應用可長達2-4個月壽命

技術參數

測量量程：0-50ppm

分析方法：ASTM D4084、D4468、D4045

環境溫度：1－50ºC

濕度：0－90％ 相對濕度

供電：220VAC,50Hz

防爆等級：Class 1,Div.2

精度：2％

重復性：1％

顯示：LCD背光顯示

輸出：1個4－20mA,3個報警節點或可選更多

通訊：RS232,RS485 Modbus

報警：4SPDT relays

響應時間：0.75秒報警
