1、彎管流量計簡介

  LGG系列彎管流量計屬于差壓式流量測量系統，是利用流體做圓周運動時產生離心力原理管道內介質流量的儀表，可用于測量氣體、(空氣、焦?fàn)t煤氣、高爐煤氣等干濕氣體)、蒸汽、液體等介質。彎管流量計由傳感器、流量積算儀、差壓彎送器及一些管道閥門組成。傳感器分為L型傳感器和S型傳感器，當流量測量需溫度、壓力補償時，還應配備壓力變送器、溫度變送器。

  1.2產品特點：結構簡單、無插入件節流件、無附加阻力損失;耐磨性能好，使用壽命長，準確度高;安裝方便，長時間運行免維護，可采用直接焊接的安裝方式，不會產生泄露問題;適應性強，測量范圍寬，不受現場高溫、粉塵、潮濕、電磁場等因素的影響，可在復雜的環境中工作，適合測量臟氣體，不易堵塞;對于直管段的要求較低，只要能滿足前5D(彎管內徑D)后2D，就可獲得測量準確度。傳感器適用溫度、壓力范圍寬：-50～600℃，0～30Mpa;大口徑傳感器可以利用現場的90°彎頭在線改造;全量程段的專家算法，特別是蒸汽的測量，蒸汽隨溫度、壓力的變化，過熱蒸汽經常會轉變成為飽和蒸汽，形成汽液兩相流介質。在算法中補償了汽液兩相流介質對質量流量測量的影響，保證了測量準確度。

2、技術參數與功能

  管徑范圍DN15～2000(對于現場改造的彎管傳感器，沒有管徑限制)流速范圍(m/s)液體0.1～12

  蒸汽或氣體5～160測量介質

  液體：水、油、甲醇、甲苯、液氨等

  氣體：高爐煤氣、焦?fàn)t煤氣、混合煤氣、氯氣、氫氣、氧氣、空氣、氮?dú)獾?/p>

  蒸汽：飽和蒸汽、過熱蒸汽準確度±1%(溫、壓補償)工作環境轉換器：溫度-10～45℃濕度小于85%(特殊情況請說明)

  傳感器：溫度-50～600℃壓力0～16MPa(特殊情況請說明)信號輸出4-20mA  RS-485  RS-232工作電源AC220VAC，50Hz測量功能顯示標況流量、標況累計量、壓力、差壓、溫度、日期、時間等。

3、選型分類

  3.1彎管傳感器選型

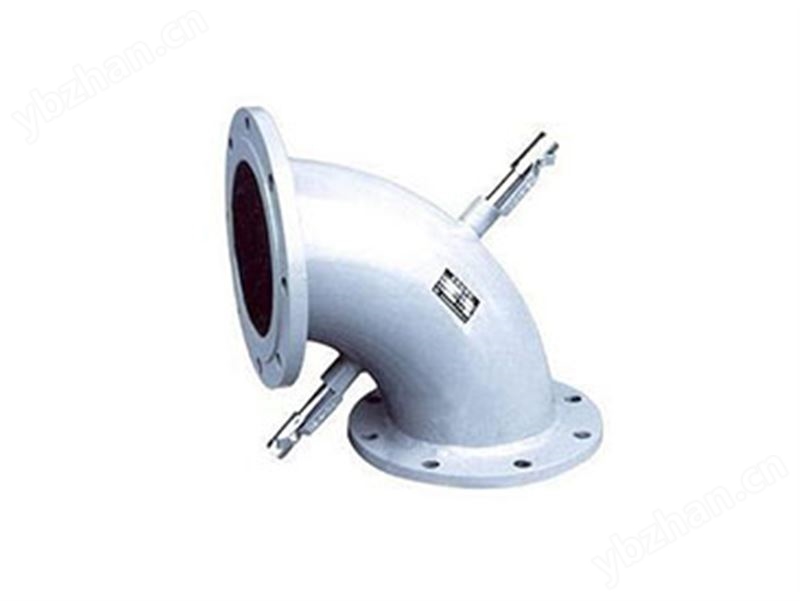

  彎管傳感器分為L型和S型。L型傳感器安裝在現場管道的90°自然轉彎處，S型傳感器可以安裝在任意空間的直管道上。與管道的連接方式為焊接或法蘭連接。 L型傳感器

  適用管徑：DN15～4000mm

  彎徑比：R/d 1.0～5.0

  適用管徑：DN15～4000mm
