2X型真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。

l、抽除氣體的基本設備之一，它可單獨使用，也可與增壓泵、擴散泵、分子泵等超高真空泵連接在一起作為前級泵使用，廣泛用于電子器件制造、真空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備等。
2、在環境溫度5℃～40℃范圍內，進氣口壓強小于10托的條件下，允許長期運轉，被抽氣體相對溫度大于90％時，應開氣鎮閥。
3、進氣口連續敝通大氣運轉不得超過3分鐘。
4、不適用于抽除對金屬有腐蝕的、對泵油起化學反應的、含有顆粒塵埃的氣體，以及含氧過高的、爆炸性的、有毒的氣體。

1	高真空室外	2	進氣嘴	3	轉子	4	過氣管	5	排氣閥門
6	低真空室	7	轉子	8	刮片	9	彈簧	10	排氣閥門

圖1是旋片式真空泵泵原理圖，轉子3及7與高真空室外1及低真空室6相切，轉子3及7沿箭頭方向旋轉，帶動轉子槽內滑動的轉片旋轉,由于彈簧9及離心力的作用, 轉片外端緊貼高低真空室的內表面滑動,把轉子與高低真空室所形成的月洼形空間從進氣嘴2到排氣閥門5和從過氣管4到排氣閥門10之間分隔開來,形成二或三個容積,并且周期性的大小變化,當在圖示旋片式真空泵位置繼續旋轉時A及C容積逐漸增大,被抽容積氣體沒進氣嘴進入泵內,同時B及D容積逐漸減少,壓力升高,隨后沖開排氣閥門5及10,將氣體排出真空室外,氣體經過油面而排于大氣之中,因?yàn)橛褪茄妥∨艢忾T的,故能防止氣體返回真空室。當抽氣壓強較高時,高低真空室的閥門都排氣,相當于單級泵,當真空度較高時,全部氣體進入真空室,再由排氣閥門10排出,此時二級串聯即進入雙級泵工作。

如被抽除的氣體中含有較高的蒸汽氣體時，在氣體受到壓縮而其蒸汽的分壓強超過此蒸汽在泵內溫度下的飽和壓強時，此時蒸氣被壓縮成為液體，旋片式真空泵無法排出，而混在真空油內，使泵的性能大大降低。如果摻入適量的空氣，使蒸汽在受到壓縮時，其分壓強也低于泵溫的飽和壓強，則蒸汽在變成液體前就能被排出泵外去，故本系列2X-4以上的泵都裝有能放入一定量氣體的摻氣閥11見圖1

2X雙級旋片式真空泵			2X-2	2X-4A	2X-8A	2X-8	2X-15A	2X-15	2X-30	2X-70
			2	4	8		15		30	70
極限真空	關氣鎮 開氣鎮	Pa(Torr)	6.0×10-2(≤5×10-3)110
			6.0×10-1(≤5×10-3)						(≤1×10)
電動機功率(KW)			0.37	0.55	1.1		1.5		3	5.5
溫升(℃)			≤40
進氣口徑			18	25	40		40		65	80
轉速(r/min)			450		590					420
用油量(L)			0.7	1.0	2.0		2.8		3.0	4.2
噪聲dB(A)			68	≤68	≤70		≤75		≤78(～70)	≤80(～75)
外形尺寸			56×31×39	56×34×37	79×43×54		79×53×54		78×50×56	91×65×70
適用電磁閥型號			DDC-JQ25		DDC-JQ40				DDC-JQ65	DDC-JQ80
重量			58	55	80		110		232	330
冷卻方式			自然冷卻			水冷	自然冷	水冷
冷卻水量(L/min)			-			＞0.5	-	＞0.8	＞1	＞2

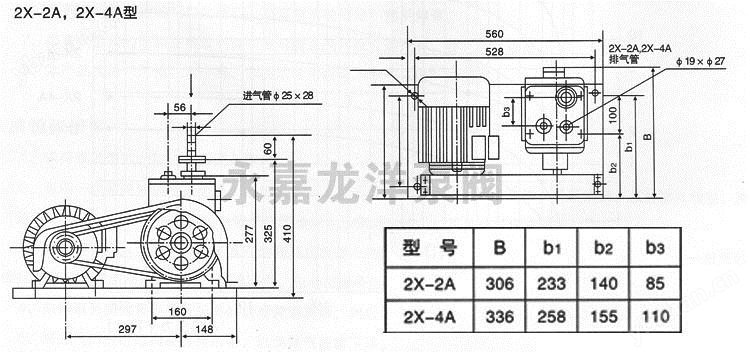

2X-2A,2X-4A型雙級旋片式真空泵外形安裝尺寸圖

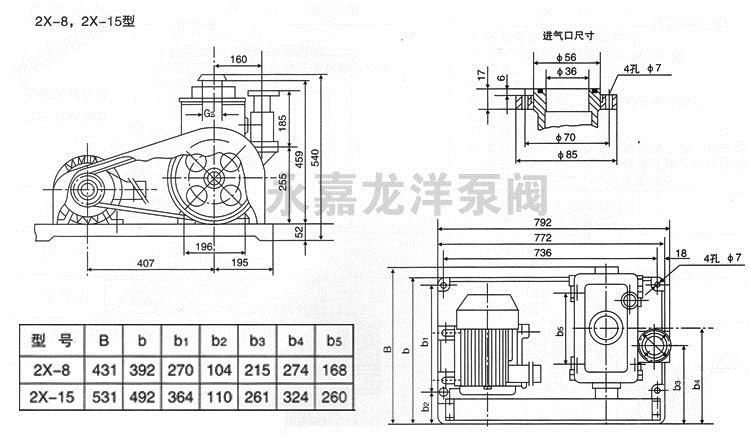

2X-8,2X-15型雙級旋片式真空泵外形安裝尺寸圖

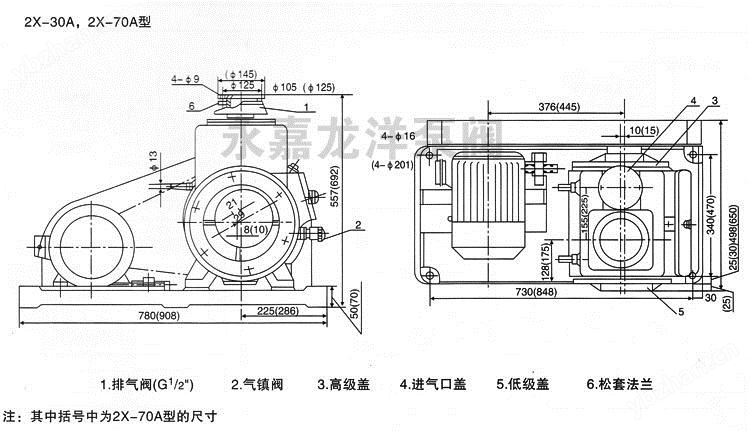

2X-30A,2X-70A型雙級旋片式真空泵外形安裝尺寸圖

2X-4A型(新)雙級旋片式真空泵外形安裝尺寸圖

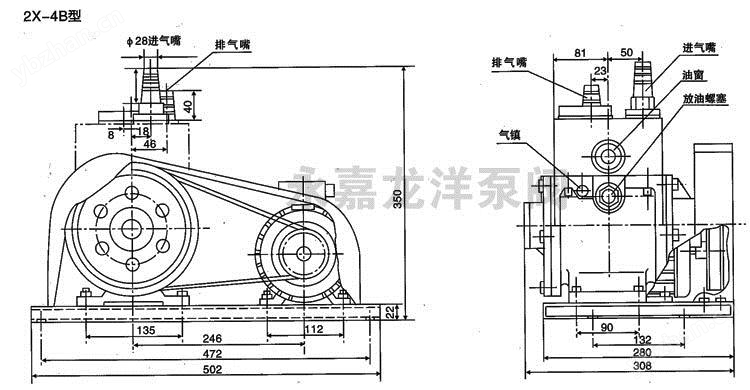

2X-4B型雙級旋片式真空泵外形安裝尺寸圖

代號型號	φD1	φD2	φD3	Al	A2	A3	N1	N2	M	φd	H1	H2	H3	L1	L2	L3	B1	B2	B3	K1	K2	φdl	φd2
2X-1	27	20	50	23	30	34	3	3	48	5.5	270	265	230	435	352	135	250	215	157	60		11	20
2X-2	30	25				45	3	3	55	6	270	260		400	380		260	260	200			10	25
2X-4	32	28	55	31	35	45	4	3	55	6.5	340	327	267	520	480	119	300	260	200	82	105	11	25
2X-8	41	34	64	38	42.5	52.5	4	3	64	7	360	380	302	560	520	130	328	280	210	88	112	11	32
2X-15	56.5	36	105	54	70	80	5	3	100	11	540	511	340	772	736	170	542	492	364	120	80	14
2X-30	85	65	105	75	85	93	5	3	100	9	560	550	463	780	730	185	500	390	340	140	136	16
2X-70		80	125	96	105	113	6	3	130	9	692	680	556	908	848	210	650	530	470	176	144	20	G3

1、泵應安裝在地面結實堅固的場所，周圍應留有充分的余地，便于檢查、維護、保養。
2、泵底座下應保持地基水平，底座四角處建議墊減震橡皮或用螺栓澆制安裝，確保泵運轉平穩，振動小。
3、泵與系統的連接管道應密封可靠，對大泵可采用金屬管路連接密封墊采用耐油橡膠，對小泵可采用真空膠管連接，管道管徑不得小于泵吸氣口徑，且要求管路短而少?gòu)濐^。（焊接管路時應清除管道中焊渣，嚴禁焊渣進入泵腔。）
4、在連接管路中，用戶可在泵進氣口上方安裝閥門及真空計，隨時可檢查泵的極限壓力。
5、按電動機標牌規定連接電源，并接地線和安裝合適規格的熔斷器及熱繼電器。
6、泵通電試運轉時，須取下電機皮帶，確認泵轉向符合規定方向方可投入使用，以防泵反轉噴油。（轉向按防護罩指示方向）
7、對于有冷卻水的泵，按規定接通冷卻水。
8、如泵口安裝電磁閥時，閥與泵應同時動作。
9、當泵排出氣體影響工作環境時，可在排氣口裝接管道引離或裝接油霧過濾器。

1、雙級旋片式真空泵運轉注意事項：
（1）斷續起動1—2次，觀察在運轉中有無異常聲響及特殊的震動，無問題方可邊續運轉。
（2）注意油面應在視鏡的兩條油標線之間，油量多了會引起起動困難、返油、噴油等不良現象，少了則影響真空度。油量不足時應通過加油孔加油。注意久停的泵油面要下降，將泵連續運轉幾轉后，油面才會上升。
（3）打開冷卻水
（4）打開泵進氣嘴上的閥門，打開的大小視具體情況而定。
2、對初次安裝好的旋片真空泵，應先做一次試車運轉，此時泵應無安裝不當?shù)恼駝?dòng)及無特殊沖擊聲響，電機不應超負荷，油溫和極限真空度應符合技術規格。
3、停旋片真空泵時應先關斷進氣嘴上的閥門，裝有放氣閥者對泵放氣，再截?cái)嚯娫?，再停水源?br /> 4、雙級旋片式真空泵使用中注意事項：
（1）經常注意油位。
（2）泵起動后再緩慢打開閥門。
（3）經常注意泵運轉是否正常，有無特殊聲響，電機是否超負荷運轉。
（4）注意冷卻水是否中斷。
（5）注意泵溫升不超過40℃
（6）如停車后旋片式真空泵溫要下降到5℃以下時，泵內冷水必須除凈。
