ISGB、IRGB型便拆立式管道離心泵是在ISG基礎上開發成功的一種結構新穎、技術的泵類產品。該立式泵特別是在整體結構上進行大膽突破設計，采用獨立軸承體、泵軸支撐、解決了原來立式泵靠電機加長軸支撐的不足之處：葉輪、泵體采用現代秀水力模型設計制造，消除了原立式泵軸向力大的不足之處：電機采用Y系列標準通用電機，解決原立式泵加長軸電機配套更換難的問題：同時100％的便拆結構解決了更換大功率水泵的軸承，機械密封、葉輪、泵軸的難題。
二、ISGB型便拆立式管道離心泵的產品特點：
便拆立式管道離心泵與國內同類產品相比，具有運轉更平穩，使用壽命長，配套更方便，維護保養更輕松等的優點。在立式泵系列產品中屬創，各項技術居，是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規離心泵的產品.
1、便拆立式管道離心泵立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了建筑投資。底腳穩固、結構緊湊，精美的鑄造和外觀處理賦予立式離心泵新的美感，使產品煥發藝術的魅力，可以和國外廠家立式泵媲美.
2、配用國內廠家生產的低速Y系列標準通用電機，運行平穩、噪音極低.
3、軸承采用國際精密軸承，精度高、可靠性好，壽命長.
4、葉輪采用9 0年代秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長.
5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便.
6、可拆卸爪型彈性聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性。
7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓、運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔.
8、便拆立式管道離心泵蓋結構設計獨特，只要卸下爪型彈性聯軸器、泵蓋螺母，即可十分輕便取出軸承座、泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。
三、ISGB型便拆立式管道離心泵的型號意義：
四、ISGB型便拆立式管道離心泵的產品用途：
ISGB型便拆式單級離心泵：主要用于工業、城市高層建筑給水，消防管道增壓，暖通空調冷熱水循環，遠距離輸水以及生產工藝循環增壓輸送。IRGB型便拆式單級熱水泵：適用于冶金、化工、紡織、木材加工、造紙及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統供熱用泵。
1、高層建筑增壓送水2、工廠系統輸送．3、水處理系統加壓4、空調冷熱水循環5、鍋爐系統輸送6、游泳池輸水7、工藝流程中增壓循環
便拆立式管道離心泵工作條件
液體溫度-15℃-+120℃
工作壓力，工作壓力≤1.6MPa，即系統壓力=入口壓力+泵揚程工作時的壓力≤1.6MPa；周?chē)h(huán)境的溫度不超過40，相對濕度不超過95％；吸排液體為清水或類似于清水的液體，其固體不溶物體積不超過單位體積0.1％，粒度≤0.2mm。
五、ISGB型便拆立式管道離心泵的安裝說明：
1、安裝時管路重量不應加在水泵上，應有各自的支承體，以免使泵變形影響運行性能和壽命。
2、便拆立式管道離心泵與電機是整體結構，安裝時無需找正，所以安裝時十分方便。
3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
4、安裝便拆立式管道離心泵前應仔細檢查泵流道內有無影響水泵運行的硬質物(如石塊、鐵粒等)，以免水泵運行時損壞葉輪和泵體.
5、為了維護方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。
6、便拆立式管道離心泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象。
7、排出管路如裝逆止閥應裝在閘閥的外面。
8、安裝后撥動泵軸、葉輪應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

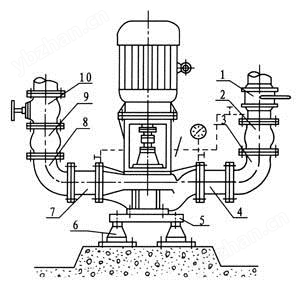

9、便拆立式管道離心泵的安裝方式分為硬性聯接和柔性聯接安裝。
六、ISGB型便拆立式管道離心泵的安裝方式：
直接安裝 |
ISGB型聯接板安裝 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
配ISGB型連接板,加隔壁震器安裝 |
配ISGB型聯接板,加隔震墊安裝 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
戶外使用,采用IP54戶外電機 |

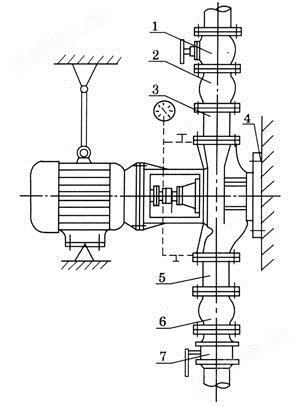

懸臂臥式使用安裝 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 規格 | ISGB型聯接板尺寸 | 柔性聯接基礎尺寸 | 硬性連接基礎 | ||||||||||||||||
| C2×B2 | C×C | D×D | h | φdl | φd2 | H | C3 | B3 | C | φD | φd | h | H | C3 | Ba | C | φd | h | |
| ISGB-1 | 80×130 | 240×240 | 300×300 | 55 | φ18 | φ16 | 200 | 500 | 550 | 240 | 7 | / | / | 200 | 500 | 550 | 240 | 60 | 200 |
| ISGB-2 | 100×160 | 340×340 | 400×400 | 55 | φ18 | φ16 | 200 | 650 | 700 | 340 | 7 | / | / | 200 | 650 | 700 | 340 | 60 | 200 |
| ISGB-3 | 120×180 | 340×340 | 400×400 | 55 | φ18 | φ16 | 250 | 650 | 700 | 340 | | φ14.5 | 60 | 250 | 650 | 700 | 340 | 80 | 250 |
| ISGB-4 | 150×240 | 340×340 | 400×400 | 55 | φ18 | φ16 | 250 | 650 | 700 | 340 | 同 | φ14.5 | 60 | 250 | 650 | 700 | 340 | 80 | 250 |
| ISGB-5 | 210×260 | 440×440 | 500×500 | 55 | φ23 | φ18或φl6 | 300 | 800 | 850 | 440 | φ14.5 | 60 | 300 | 800 | 850 | 440 | 80 | 250 | |
| ISGB-6 | 250×300 | 540×540 | 600×600 | 55 | φ23 | φ18或φl6 | 300 | 800 | 850 | 540 | 隔 | φ14.5 | 60 | 300 | 800 | 850 | 540 | 80 | 250 |
| ISGB-7 | 300×400 | 740×740 | 800×800 | 55 | φ23 | φ20或φl8 | 350 | 1000 | 1100 | 740 | φ14.5 | 60 | 350 | 1000 | 1100 | 740 | 80 | 250 | |
| ISGB-8 | 350×450 | 740×740 | 800×800 | 55 | φ27 | φ20或φl8 | 350 | 1050 | 1150 | 740 | 振 | φ14.5 | 60 | 350 | 1050 | 1150 | 740 | 80 | 250 |
| ISGB-9 | 400×450 | 740×740 | 800×800 | 55 | φ27 | φ23或φl8 | 350 | 1050 | 1150 | 740 | φ14.5 | 60 | 350 | 1050 | 1150 | 740 | 80 | 250 | |
| ISGB-10 | 450×500 | 900×900 | 1000×1000 | 75 | φ32 | φ23 | 400 | 1300 | 1400 | 900 | 器 | φ14.5 | 80 | 400 | 1300 | 1400 | 900 | 80 | 300 |
| ISGB-11 | 550×600 | 900×900 | 1000×1000 | 75 | φ32 | φ23 | 400 | 1300 | 1400 | 900 | φ14.5 | 80 | 400 | 1300 | 1400 | 900 | 80 | 300 | |
七、ISGB型便拆立式管道離心泵的使用說明：
便拆立式管道離心泵啟動與停車
(一)起動前準備
1、用手拔轉泵軸或泵聯軸器，葉輪應無卡磨現象，轉動靈活。
2、打開進口閥門，打開排氣閥使液體充滿整個泵腔，然后關閉排氣閥.
3、用手盤動泵軸以使?jié)櫥哼M(jìn)入機械密封端面 .
4、點動電機，確定轉向是否正確。
(二)起動與運行
1、全開進口閥門，關閉吐出管路閥門。
2、接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上閥門，并調節到所需工況。
3、注意觀察儀表讀數，檢查軸封泄漏情況，正常時機械密封泄漏<3滴／分，檢查電機、軸承處溫升≤70℃，如果發現異常情況，應及時處理
(三)停 車
1、逐漸關閉吐出管路閥門，切斷電源
2、關閉進口閥門
3、如環境溫度低于℃，應將便拆立式管道離心泵內液體放盡，以免凍裂
4、如長期停用，應將泵拆卸清洗，包裝保管。
便拆立式管道離心泵維護與保養
(一)運行中的維護與保養
1、進水管路必須高度密封
2、禁止泵在汽蝕狀態下長期運行
3、禁止泵在大流量運行時，電機超電流長期運行
4、定時檢查泵運行中電機電流值，不得超過電機額定電流
5、便拆立式管道離心泵在運行過程中應有專人看管，以免發生意外
6、泵每運5 00小時應對軸承進加油，電機功率大于l lKW配有加油裝置，可用高壓油槍直接注入，以保證軸承潤滑優良
7、便拆立式管道離心泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年
(二)機械密封維護與保養
1、機械密封潤滑應清潔無固體顆粒
2、嚴禁機械密封在干磨情況下工作。
3、起動前應盤動泵(電機)幾圈，以免突然起動造成密封環斷裂損壞。
八、ISGB型便拆立式管道離心泵的常見故障及排除方法：
| 故障現象 | 便拆立式管道離心泵故障可能產生的原因 | 便拆立式管道離心泵故障的排除方法 |
| 1、便拆立式管道離心泵不出水 | a.進出口閥門未打開，進出管路阻塞，流道葉輪阻塞 b.電機運行方向不對，電機缺相轉速很慢。 c.吸入管漏氣. d.泵沒灌滿液體，泵腔內有空氣. e.進口供水不足，吸程過高，底閥漏水。 f.管路阻力過大，泵選型不當 | a.檢查，去除阻塞物。 b.調整電機方向，緊固電機接線。 C.擰緊各密封面，排除空氣。 d.打開泵上蓋或打開排氣閥，排盡空氣0 e.停機檢查、調整(并網自來水管和帶吸程使用易出現此現象. f.減少管路彎道，重新選泵. |
| 2、便拆立式管道離心泵流量不足 | a.先按1.原因檢查。 b.管道、泵流道葉輪部分阻塞，水垢沉積、閥門開度不足. e.電壓偏低. d.葉輪磨損. | a.先按1排除。 b.去除阻塞物，重新調整閥門開度。 C.穩壓. d.更換葉輪。 |
| 3、功率過大 | a.超過額定流量使用。 b.吸程過高 e.泵軸承磨損 | a.調節流量關小出口閥門. b.降低吸程. c.更換軸承. |
| 4、雜音振動 | a.管路支撐不穩 b.液體混有氣體 e.產生汽蝕。 d.軸承損壞 e.電機超載發熱運行。 | a.穩固管路. b.提高吸入壓力、排氣. c.降低真空度. d.更換軸承. e.調整按5 |
| 5、電機發熱 | a.流量過大，超載運行。 b.碰擦. c.電機軸承損壞。 d.電壓不足 | a.關小出口閥 b.檢查排除 c.更換軸承 d.穩壓 |
| 6、便拆立式管道離心泵漏水 | a.機械密封磨損 b.泵體有砂孔或破裂。 c.密封面不平整 d.安裝螺栓松懈 | a.更換 b.焊補或更換. c.修整. d.緊固. |
