核心結構

相較于普通冷熱沖擊試驗箱，它的結構多了可編程控制模塊，整體分為三大核心部分：

1. 試驗區段

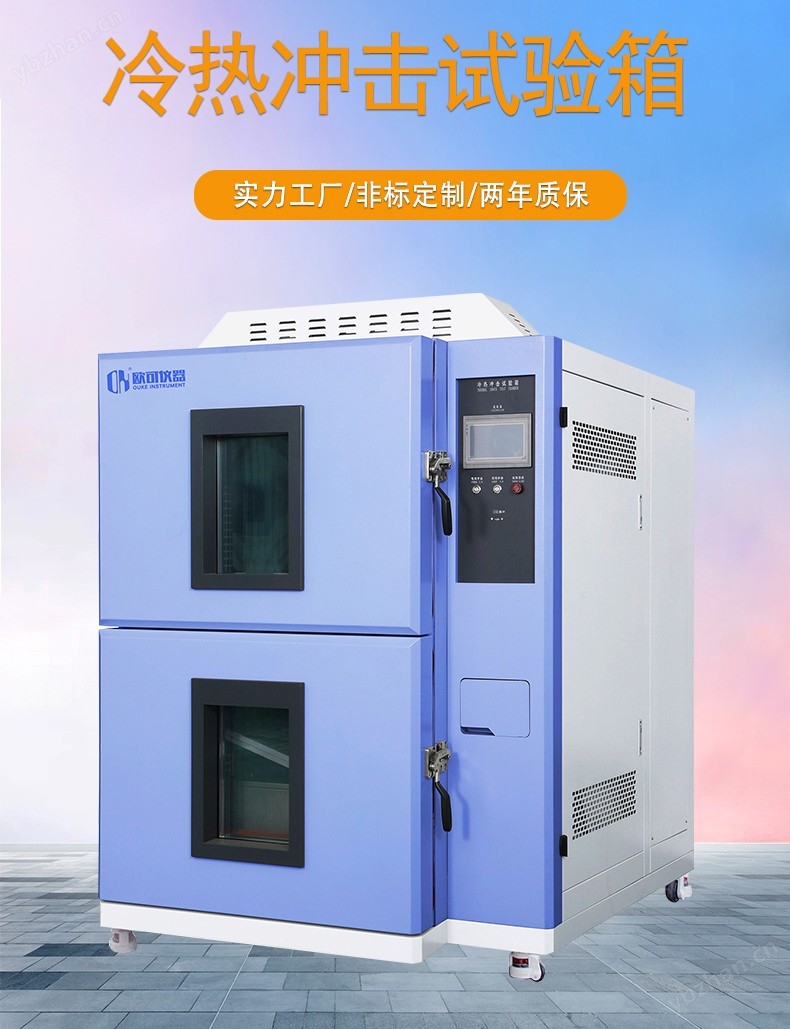

   通常采用兩箱式（高溫箱 + 低溫箱）或三箱式（高溫箱 + 低溫箱 + 測試箱）結構，三箱式無需手動轉移樣品，自動化程度更高。

• 高溫箱：內置大功率加熱元件，提供高溫環境（一般可達 + 150℃~+200℃）。

• 低溫箱：采用復疊式制冷系統，提供低溫環境（一般可達 - 40℃~-80℃）。

• 測試箱：樣品放置區，通過風閥切換與高溫 / 低溫箱的連通，實現冷熱沖擊。

•

2. 切換執行系統

   核心是風閥驅動裝置和強制送風系統。當執行冷熱切換指令時，風閥快速打開對應溫區通道，風機將高溫或低溫氣流強制送入測試箱，實現秒級 / 分鐘級的溫度沖擊。

3. 可編程控制系統

• 核心部件：PLC + 觸摸屏，內置多段程序編輯功能，支持設置溫區溫度、停留時間、循環次數、切換速率等參數。

• 數據功能：可存儲多組測試程序，支持實時監控溫度曲線、數據記錄與導出，部分型號可接入工廠 MES 系統。

•

可編程冷熱沖擊試驗箱工作原理

1. 程序預設：用戶通過觸摸屏編輯測試程序，比如：高溫（120℃，停留 30min）→ 切換低溫（-55℃，停留 30min）→ 循環 50 次。

2. 高溫階段：測試箱與高溫箱連通，加熱系統啟動，強制熱風循環使樣品達到預設高溫并保持，控制系統實時控溫防止超調。

3. 冷熱切換：程序指令觸發風閥切換，高溫箱通道關閉，低溫箱通道打開，低溫氣流快速沖入測試箱，短時間內將樣品溫度從高溫降至低溫，完成一次沖擊。

4. 低溫階段：測試箱維持低溫環境，樣品在低溫下保持預設時間，期間制冷系統動態調節，保障溫度穩定。

5. 循環與結束：按預設程序重復冷熱沖擊循環，達到設定次數后自動停機，同時生成測試報告。

6.

核心優勢

• 自動化程度高：全程無需人工干預，適合批量、長時間測試。

• 沖擊精準可控：可編程設置切換速率和停留時間，滿足不同行業標準（如 IEC、GB、MIL）。

• 數據可追溯：實時記錄溫度曲線，便于后續產品失效分析。

典型應用場景

• 電子行業：芯片、電路板、電池的冷熱沖擊可靠性測試。

• 汽車行業：車規級傳感器、控制器、車燈的耐溫差測試。

• 航天：航空航天元器件的環境適應性驗證。
