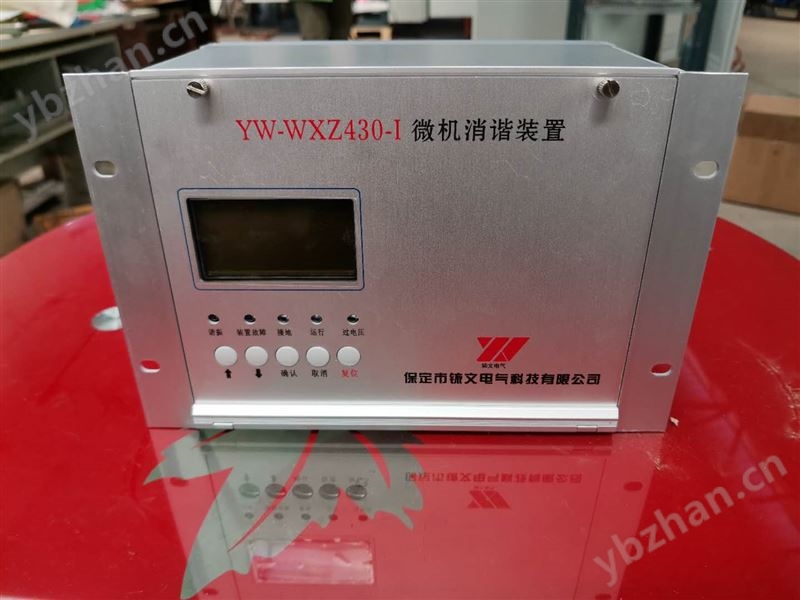

YW-WXZ430系列微機消諧裝置說明書

一、概述

  YW-WXZ430系列微機消諧裝置是放在PT的二次側(所以也叫二次消諧)消除鐵磁諧振的儀器。它與一次消諧器的區別在于微機消諧是一個消諧儀器,主要用于電力、冶金、煤炭、石油、化工等大型企業電力配電系統中。裝置具有無需整定和調試，維護量小，自動顯示記錄鐵磁諧振發生時間及相關參數等特點。

    二、工作原理

  YW-WXZ430微機消諧裝置采用高性能的單片微機作為核心元件,對PT開口三角電壓(即零序電壓)進行循環檢測。正常工作情況下,該電壓小于30V,裝置內的大功率消諧元件(固態繼電器)處于阻斷狀態,對系統運行不產生影響，當PT開口電壓大于30V時,系統出現故障。消諧裝置開始對此信號進行數據采集,通過電路對信號 進行數字測量、濾波及放大等數字信號處理技術,然后對檢測到的數據進行分析、計算,得出故障類型。如果當前是鐵磁諧振,系統立即啟動消諧電路,使固態繼電器導通,讓鐵磁諧振在阻尼作用下迅速消失。此時，CPU系統進行記錄、存貯,并自動報警、顯示諧振信息(時間、頻率、電壓值)。如果電路是過電壓或單相接地故障,微機系統檢測后,分別給出顯示和報警,并記錄、存貯有關故障信息。CPU系統處理完最后,返回起始狀態,并繼續檢測電路中的狀態。

三、工作特點

  1.無需整定和調試，維護量??；

  2.人性化的菜單設計，良好的人機操作界面；

  3.實時顯示測量數據，時鐘，裝置運行狀態，系統參數等，信息量大，功能全；

  4.自動顯示記錄鐵磁諧振發生時間及相關參數（諧振頻率、幅值）；

  5.可區分鐵磁諧振、過電壓、單相接地；

  6.當系統發生單相接地或諧振、裝置故障及裝置失電等產生報警信號，可自動顯示或記錄發生時刻及相關參數；

  7.適用于各個電壓等級，各種特征諧振頻率（1/3分頻、1/2分頻、工頻、3倍頻），適用范圍廣；

  8.診斷準確，消諧迅速、；

  9.可分別記錄諧振和接地故障次數，按時間順序可追憶16次接地故障和16次諧振故障的詳細信息，進行顯示并可通過通訊接口上傳打印記錄；

  10.具有*的通信功能，RS-232/485通信接口和通信速率可選，采用標準的MOBUS-RTU規約，便于同上位機相連。

四、工作環境

  戶內使用，通風應良好；

      如您有關于產品的疑問或者技術方面的問題，請與我們聯系，我們竭誠為您服務，：0312-7505009 /或發郵！

      本公司保留裝置設計更改的權利，如有變動，恕不另行通知，請以實際裝置為準。
