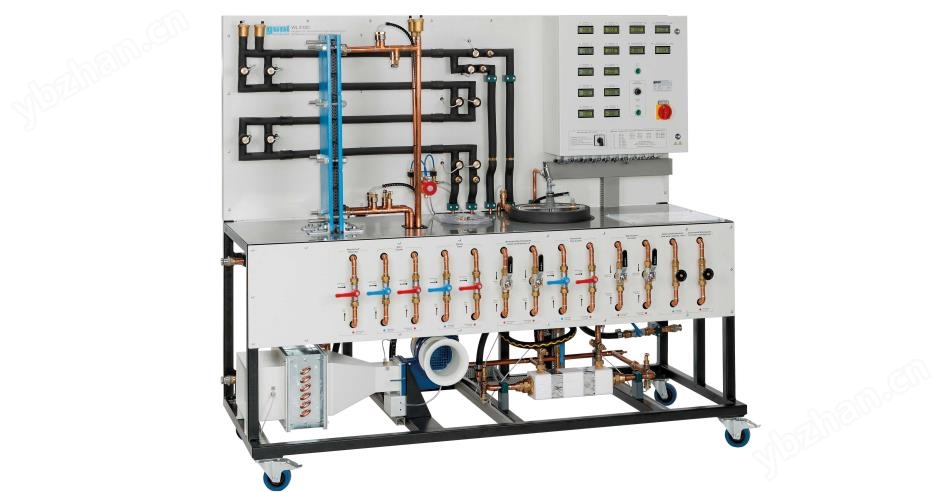

 設備概述 在實踐中，根據需要使用不同類型的熱交換器，以確保有效的熱傳遞并避免損失。 WL 315C 訓練器用于研究和比較五種不同的熱交換器。展示了平行流和逆流操作，以及它們不同的溫度曲線。 在板式、管式和殼管式換熱器中，熱量在管內或板間的熱水和冷水之間傳遞。在翅片管換熱器中，空氣在管道周圍流動，熱水呈交叉流動。 在雙層夾套盤管攪拌釜中，外夾套或內盤管均可通熱水。攪拌機確保水箱內的水混合以實現均勻的熱量分布。 用于研究翅片管換熱器的空氣體積流量通過風扇出口處的節流閥調節。閥門用于在平行流和逆流之間切換。熱水或冷水回路中的流量也可以通過閥門進行調節。 空氣體積流量是用一個固定的壓差傳感器測量的?？梢允褂帽銛y式壓差傳感器在不同點測量水壓。還測量溫度和流速。測量值從數字顯示器讀取，并可同時通過 USB 直接傳輸?shù)?PC，然后使用隨附的軟件對其進行分析。熱水和冷水由實驗室網絡或通過配件WL 312.10 熱水發生器和 WL 312.11 冷水機提供。 主要特點 [1] 五種不同換熱器類型的調查和比較 [2] 可通過閥門設置平行流或逆流 [3] 流量可以通過閥門調節 [4] 冷熱水電磁流量計 [5] 便攜式水壓差傳感器 [6] 固定式空氣壓差傳感器，用于確定體積流量 [7] 溫度、壓差和流量的數字顯示 [8] 提供熱水發生器和冷水機（WL 312.10 和 WL312.11） [9] Windows 10下通過USB采集數據的GUNT軟件 實驗內容 • 熟悉傳熱過程 · 熱傳遞 · 熱傳導 • 傳熱系數的確定 • 為不同的熱交換器創建溫度曲線 · 平行流 · 逆流 · 交叉平行流 · 交叉逆流 • 不同換熱器之間的比較 · 板式換熱器 · 管式換熱器 · 管殼式換熱器 · 翅片管換熱器 · 雙層夾套盤管攪拌罐 主要規格 板式換熱器，（水-水） • 板片數: 10 • 傳熱面積：約 0,26m2 • 輸出: 15kW 管式換熱器（水-水） • 傳熱面積: 0,1m2 殼管式熱交換器（水-水） • 輸出: 13kW 翅片管換熱器（水-氣） • 傳熱面積：約 2,8m2 • 風扇流量：780m3/h • 風扇壓差：430Pa 雙夾套盤管攪拌罐（水-水） • 雙夾套傳熱面積: 0,16m2 • 盤管傳熱面積: 0,17m2 測量范圍 • 壓差: · 1x 0…10mbar (空氣) · 1x 0…1000mbar (水) • 流量: 2x 0…3m3/h • 溫度: 10x 0…100°C 230V, 50Hz, 1 相 230V, 60Hz, 1 相; 120V, 60Hz, 1 相 UL/CSA 可選 長寬高: 2010x800x1760mm 重量：約 250kg |
