1.產品特點
電纜浮球液位開關是一個能夠控制桶、槽或井中的液位開關，性能穩定可靠（不因液面的波動而引起誤動作），同時還具有無毒，耐腐蝕，安裝方便，價格低廉，使用壽命長等特點。廣泛應用于農村農田灌溉、養殖業給排水、園林澆灌、小旅館、食堂、高層建筑等場所供水之用。

2.動作原理
微動開關：
浮球開關是利用微動開關接點控制。當水面與上揚線角度超過28°的時候，開關便會有“ON”或“OFF”的接點信號輸出。
水銀開關：
浮球開關是利用水銀開關做接點控制，當液位上升接觸浮球時，浮球以重錘為中心隨水位上升做角度變化。當水面與上揚線角度超過10°時，開關便會有“ON“或“OFF”的接點信號輸出。

3. 微動開關技術參數和接線說明
技術參數

接線說明
當浮球未接觸液面，浮球與水平面呈垂直，此時藍，棕黑線處于接通狀態，即NC模式。
當浮球接觸液面，浮球逐漸往上浮起，因受到重錘的阻力，使浮球以重錘為中心浮動，超過動作角度28°，此時藍，棕線處理接通狀態，即NO模式。（如圖）


3. 水銀開關技術參數和接線說明

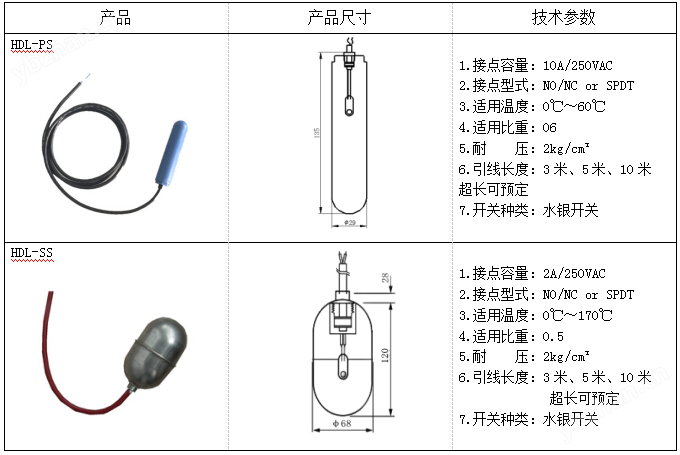

技術參數

接線說明
當浮球未接觸液面，浮球與水平面呈垂直，此時藍，黑線處于接通狀態，即NC模式。
當浮球接觸液面，浮球逐漸往上浮起，因受到重錘的阻力，使浮球以重錘為中心浮動，超過動作角度10°，此時藍，黑線處理接通狀態，即NO模式。（如圖）


5.接線盒規格

6.安裝注意事項
安裝時相關尺寸
浮球動作長度a必須小于槽壁與電纜距離A,浮球控制水位d必須大于泵之水位“D”，以保護馬達。

安裝位置與抽水機入水口應保持適當距離以免浮球液位計被入水口吸入。

安裝位置與入水口應保持適當距離以免被水沖擊造成感應不正確;若無 法避免時可加裝防波管或防波板改善。

7.訂購說明
使用者可依需求選購不同型式之組合。
例：酸堿桶槽、一般廢水可選用HDL-P浮球組合
高溫廢水可選用HDL-S 浮球組合
