1、產品簡介

華天HTQF系列有源電力濾波器，是山大華天自主開發研制的一種用于動態抑制電力諧波、動態補償無功功率并校正三相不平衡的電力電子設備。有源電力濾波器相當于一個諧波電流發生器，可跟蹤非線性負載中的諧波電流分量，產生與之等幅反相的諧波電流，從而抵消非線性負載產生的諧波電流。實現改善電能質量、提高供用電設備效率、降低電網損耗的效能。

HTQF有源濾波器

2、命名方法及規格型號：

3、工作原理圖

有源濾波器工作原理框圖

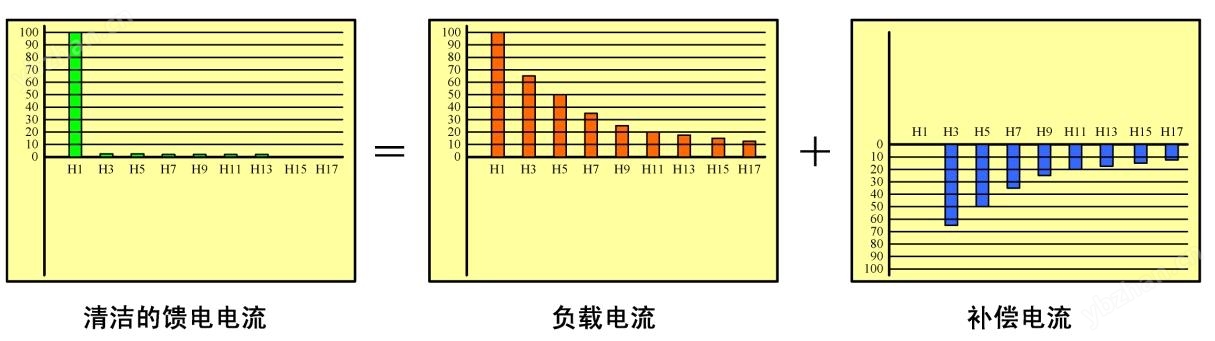

有源濾波器濾波原理示意圖

4、技術特點

更高效率，更低損耗

紋波交錯對消變流器技術，電流跟蹤速度高、紋波低、損耗低

多DSP協同控制，控制精度高、速度快

諧波濾除能力高達97%，可濾除至50次諧波

低損耗微晶合金磁芯電抗器，噪聲低，效率高

更多功能、更多模式

可設定的諧波分次補償功能和三相不平衡校正功能

諧波無功綜合補償，具有“濾波優先”、“無功優先”等八種工作模式

可選擇FFT、瞬時無功理論等多種控制方式

RS-485、以太網、GPRS、WIFI多種通訊方式

更多型號，更多規格

額定電壓涵蓋110V至10kV

容量從15A至5000A

三相三線、三相四線、單相等多種接線方式

機柜式、機架式、壁掛式、模塊并柜式、高壓鏈式等多種形式

更加穩定，更高可靠

*的電磁兼容設計，嚴格熱設計，多重保護功能

控制算法，適應各種復雜現場穩定運行

數字化控制，中文液晶顯示

故障自診斷，歷史事件紀錄功能

更高功率密度，更易安裝維護

模塊化設計，安裝維護方便，功率密度高

可以多機并聯運行，滿足各種補償容量需求

輸出容量滿載后自動限流，無過載之憂

可選擇的源電流或負載電流、三相采樣或兩相采樣檢測方式，便于現場安裝

5、性能參數
