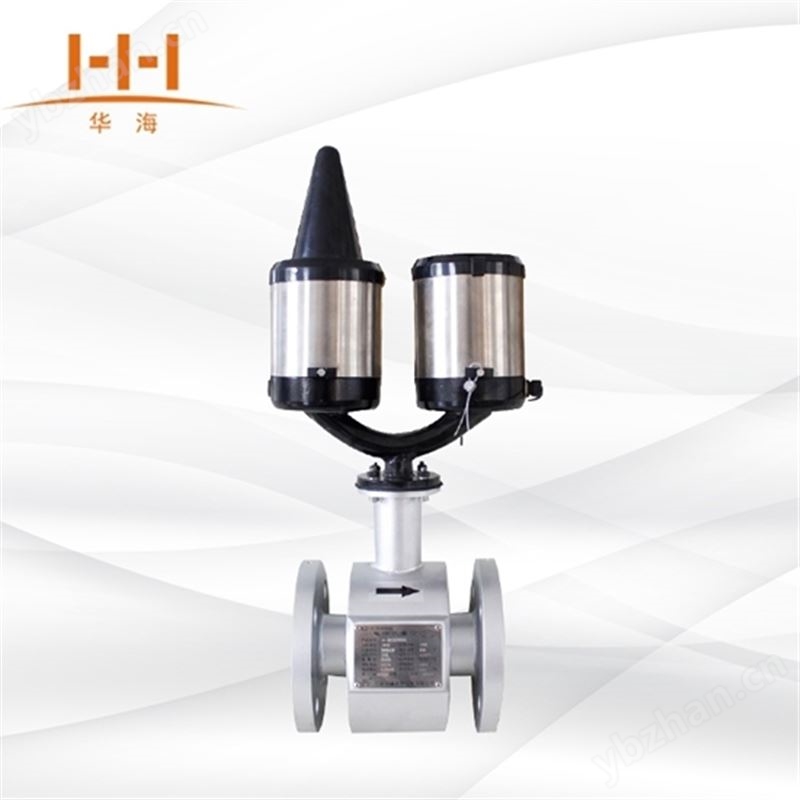

HHDS電磁水表

參考價
面議
具體成交價以合同協議為準
  • 型號
  • 品牌
  • 所在地成都市
  • 更新時間2026-04-23
  • 廠商性質經銷商
  • 所在地區成都市
  • 實名認證已認證
  • 產品數量69
  • 人氣值1423
產品標簽

客服在線 索取相關資料 在線詢價

聯系方式:蘭浩然 查看聯系方式

聯系我們時請說明是 儀表網 上看到的信息,謝謝!

同類產品

四川華海測控技術有限公司是華海測控駐西南辦事處及分公司,是專業從事工業過程控制、智能儀器儀表的研發、生產、銷售及自動化系統集成于一體的現代化*。
       公司在國內同行中*通過CQC認證,技術力量雄厚,生產設備*,檢測手段齊全,管理高效規范。公司在全國設立近20個服務中心及辦事處,建有現代化生產廠房,占地面積近30000平方米,擁有員工200多人,中高級專業技術人才50余人,年生產能力20000余臺,產能1.2億元。2004年5月通過了ISO9001質量管理體系認證;2006年4月榮獲省*產品稱號;2008年11月獲星火計劃項目證書;2010年取得各類防暴證書和CE證書共計十三項;2012年8月通過ISO14001環境管理體系認證;2016 年 11 月取得國家*證書,為企業發展增加了活力,為企業騰飛打下堅實的 基礎。
      公司生產和經營:各種流量計、壓力和液位變送器、溫度傳感器、智能儀器儀表等。公司產品(HH系列、Focus系列)及自動化技術服務已在國內外及諸多領域(石油、化工、水利水電、、醫藥、冶金、環保、機械、電子、造紙、食品飲料)廣泛應用。
     今天的華海人,正努力實現“質量與世界同步,管理與接軌”,一如繼往地以優質產品及技術服務,與各界合作企業攜手同行。

點擊展示更多內容
電磁流量計測量原理是基于法拉第電磁感應定律
HHDS電磁水表 產品詳情
水表型電磁流量計水表型電磁流量計
電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的流體流經測量管,將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積,電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖,摸擬電流等信號,用于流量的控制和調節。
在圖1-1中,當導電流體以平均流速V(m/s)通過裝有一對測量電極的一根內徑為D(m)的絕緣管子流動時,并且該管子處于一個均勻的磁感應強度為B(T)的磁場中。那么,在一對電極上***會感應出垂直于磁場方和流動方向的電動勢(E)。由電磁感應定律可寫做(1)式:

水表型電磁流量計工作原理

電路工作原理圖水表型電磁流量計電路工作原理圖

水表型電磁流量計結構組成

水表型電磁流量計結構組成

1.殼體 2.襯里 3.勵磁線圈 4.轉換器 5.接地螺釘 6.電極

水表型電磁流量計結構組成
水表型電磁流量計產品特點
1.儀表結構簡單、******,無可動部件,工作壽命長。
2.無截流阻流部件,不存在壓力損失和流體堵塞現象。
3.無機械慣性,響應快速,穩定性好,可應用于自動檢測、調節程控系統。
4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。
5.傳感器與表頭連接處單獨設計的密封件,可防止外界濕氣從連接處進入表頭和傳感器。
6.勵磁線及電極線均采用******的單芯屏蔽線,可降低干擾,提高信號的潔凈度,從而提高測量精度。
7.測量流量范圍寬。
水表型電磁流量計產品參數
名稱 HHDS-水表型電磁流量計
公稱通徑 DN10-DN400
結構形式 一體型、分體型(GPRS)
******流速 15m/s
流體電導率 ≥5uS/cm
精度等級 1.0 級
襯里材料 聚四氟已烯、聚氯丁橡膠、聚氯脂、聚全氟乙丙烯(F46)
額定壓力 4.0Mpa、1.6Mpa、1.0Mpa
******流體溫度 一體型 70℃
分離型 聚四氟乙烯襯里 100℃;150℃(需特殊訂貨)
氯丁橡膠襯里 80℃;l20℃(需特殊訂貨)
聚氯酯襯里 80℃
聚全氟乙丙烯(F46) 100℃;150℃(需特殊訂貨)
聚氟合乙烯(Fs) 80℃
信號電極和接地電極材料 316
傳感器材質 碳鋼、304不銹鋼
外殼防護 IP68
輸出信號 GPRS RS485(Modbus協議)
顯示器顯示 瞬時流量、流速、百分比、空管比、正.反向累積、報警顯示、秒計時器、電池電量指示
電源 3.6V鋰電池
勵磁方式 低頻脈沖直流勵磁
口徑 測量范圍(m3/h) 口徑 測量范圍(m3/h)
DN10 0.14 ~ 1.40 DN100 14.13 ~ 282.60
DN15 0.32 ~ 6.36 DN125 22.08 ~ 441.56
DN20 0.57 ~ 11.30 DN150 31.79 ~ 635.85
DN25 0.88 ~ 17.66 DN200 56.52 ~1130.4
DN32 1.45 ~ 28.94 DN250 88.31 ~1766.25
DN40 2.26 ~ 45.22 DN300 127.17 ~2543.4
DN50 3.35 ~ 70.65 DN350 173.09 ~3461.85
DN65 5.97 ~ 119.40 DN400 226.08 ~4521.60
DN80 9.04 ~ 180.86
水表型電磁流量計產品外形尺寸
1.示意圖

水表型電磁流量計產品外形尺寸

注:以上尺寸為參考尺寸,如有特殊選型該值可能會有所不同

2.尺寸表
公稱通徑 DN 壓力等級 法蘭外徑D 螺栓孔中心 圓直徑K 螺栓孔 n-L 總長L 高度H 參考重量kg
10 PN40 90 60 4-φ14 200 190 10
15 PN40 95 65 4-φ14 200 190 10
20 PN40 105 75 4-φ14 200 190 10
25 PN40 110 85 4-φ14 200 200 10
32 PN40 140 100 4-φ18 200 205 11
40 PN40 150 110 4-φ18 200 215 12
50 PN40 165 125 4-φ18 200 220 15
65 PN16 185 145 4-φ18 200 240 16
80 PN16 200 160 8-φ18 200 255 18
100 PN16 220 180 8-φ18 250 270 20
125 PN16 250 210 8-φ18 250 300 25
150 PN16 285 240 8-φ22 300 330 30
200 PN16 340 295 12-φ24 350 390 45
250 PN16 405 355 12-φ26 450 450 65
300 PN16 460 410 12-φ28 500 500 79
350 PN16 520 470 16-φ30 550 520 95
400 PN16 580 525 16-φ32 600 635 140
1.上表所有數據僅基于標準型傳感器
2.其他未列出的壓力等級,尺寸可能會不同
3.對于口徑較小的傳感器,表頭的尺寸可能大于傳感器
水表型電磁流量計產品選型

水表型電磁流量計產品選型水表型電磁流量計產品選型

襯里的選擇
襯里材料 主要性能 ******介質溫度 適用范圍
一體型 分離型
聚四氟乙烯(F4) 1.是化學性能***穩定的一種塑料,能耐沸騰的鹽酸、硫酸、硝酸和王水,也能耐濃堿和各種有機溶劑。不耐、高溫、高速液氟、液氧、臭氧的腐蝕。 70℃ 100℃、 150℃ (需特殊訂貨)同上

1.濃酸、堿等強腐蝕性介質

2.衛生類介質

2.耐磨性能不如聚氨酯橡膠。
3.抗負壓能力不如聚氯丁橡膠。
聚全氟乙丙類烯(F46) 同上
聚氟合乙烯(Fs) 適用溫度上限較聚四氟乙烯低,但成本也較低 80℃
聚氯丁橡膠 1.有的彈性,高度的扯斷力,耐磨性能好 80℃、 120℃ (需特殊訂貨) 水、污水、耐磨損性的泥漿礦漿
2.耐一般低濃度酸、堿、鹽介質腐蝕,不耐氧化性介質的腐蝕

電極的選擇

電極材料 耐蝕及耐磨性能
不銹鋼 0Cr18Ni12Mo2Ti 用于工業用水、生活用水、污水等具有弱腐蝕性的介質,適用于石油、化工、鋼鐵等工業部門及市政、環保等領域
注:由于介質種類繁多,其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化,故本表僅供參考。用戶應根據實際情況自己做出選擇,必要時應做擬選材料的耐腐試驗,如掛片試驗
水表型電磁流量計安裝和接線
1. 通用要求
a、為了安裝、維護、保養方便,在流量計周圍需保留足夠的空間
b、避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所
c、流量計應安裝在室內,如安裝在室外,應避免陽光直射,必要時請安裝防曬裝置
d、避免流量計安裝在含有腐蝕性氣體的環境中
e、避免流量計安裝在有強振動源、強磁場的場所
2. 工藝管要求
a、 上、下游工藝管的內徑與流量計的內徑應滿足:0.98DN≤D≤1.05DN(DN:流量計內徑;D:工藝管內徑)
b、工藝管與流量計需同心,同軸偏差不大于0.05DN
水表型電磁流量計安裝和接線水表型電磁流量計安裝和接線水表型電磁流量計安裝和接線
2.1直管段
使用直管段可防止介質因彎管、TT型三通、截止閥、變徑管的影響而產生渦流或失真
水表型電磁流量計安裝和接線水表型電磁流量計安裝和接線
3.接地
流量計必須按規定接地,以******流量計******的工作、防止操作人員收到電擊水表型電磁流量計安裝和接線
圖(1)無內壁涂層或襯里的金屬管道,不使用接地環進行接地。
圖(2)帶內壁涂層或襯里的金屬管道和絕緣管道,使用接地環進行接地。
水表型電磁流量計接線指南
1. 提示
a.電磁流量轉換器的接線必須由專業技術人員完成;
b.所有接線應在切斷供電電源后進行;按說明書正確牢固連接;
c.旋緊出線套的壓緊螺母和端蓋,保持轉換器良好密封;
d.應在有可能遭受雷擊浪涌的線路上安裝浪涌抑制器件;
e.在供電前還應再次檢查所有接線******無誤。
2. 一體轉換器的接線端子與標示圖
水表型電磁流量計接線指南
