產品闡述

一、概述
　　CHZ□—12(M)系列戶外高壓真空自動重合器(以下簡稱重合器)適用于交流50Hz、電壓10～12KV的三相配電網絡系統，該重合器是能夠按照預定的開斷和重合順序在交流線路中自動進行開斷和重合操作，并在其后自動復位或閉鎖的自具控制保護功能的高壓開關設備，與分斷器等配合使用，可以不靠另外控制系統實現配電自動化，這種系統可以快速分段和隔離故障，將停電范圍縮至最小，是城網農網改造的理想設備。重合器由斷路器本體、電壓互感器及重合控制器組成。
二、使用環境條件
　　1、周圍空氣溫度：上限+40度，下限—40度；
　　2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；
　　3、風壓：不超過700Pa(相當于風速34m／s)；
　　4、地震烈度：不超過8度；
　　5、污穢等級：Ⅳ級；
　　6、日溫差：不超過25度；
　　7、相對濕度：日平均不大于95％，月平均不大于90％；
　　8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。




五、外形及安裝尺寸
　　1、斷路器本體外形尺寸
　　◆CHZ6—12(M)戶外高壓真空自動重合器本體外形尺寸見本選型手冊ZW6內置PT式外形及安裝尺寸圖；
　　◆CHZ8—12(M)戶外高壓真空自動重合器本體外形尺寸見本選型手冊ZW8頁內置P拭外形及安裝尺寸圖；
　　◆CHZ32—12(M)戶外高壓真空自動重合器本體外形尺寸見本選型手冊ZW32外置P拭外形及安裝尺寸圖。

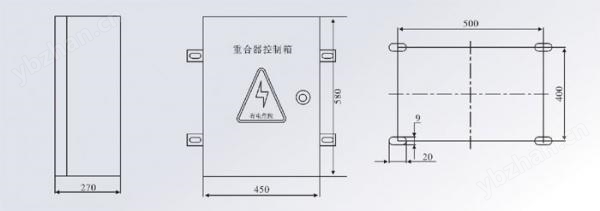

　　2、重合控制器外形及安裝尺寸圖


六、訂貨須知
　　1、產品名稱、型號、額定電流、額定電壓、額定開斷電流；
　　2、額定操作電壓及儲能電動機額定電壓；
　　3、所配電流互感器電流比及準確級次；
　　4、重合控制器技術要求；
　　5、箱體外殼的材質及顏色；
　　6、對于遠程功能，提交通信網類別，選擇相應的接口；
