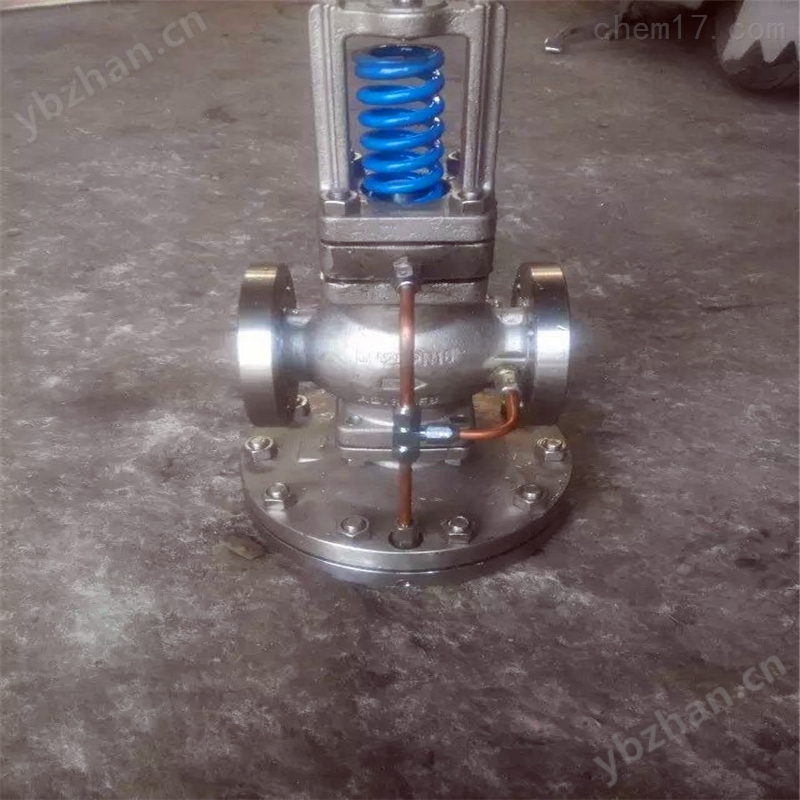

DP斯派莎克不銹鋼膜片減壓閥 產品說明

本實用新型采用的膜片在材質上沒有特別的要求，但為使減壓閥能耐300℃以上的高溫，擴大其應用領域，可以采用不銹鋼材質。 斯派莎克DP系列減壓潤，可用于蒸汽、壓縮空氣及其它氣體的壓力控制。下游壓力經由內部或外部的壓力感應管反饋至壓力導閥，由主閥隔膜操作，調節主閥的開度。即使在上游壓力和蒸汽負載變化時，仍可準確的控制下游壓力。

    為了適應不同的需要，DP列減壓閥的閥體采用了不同的材質，分別為球墨鑄鐵、鑄鋼和不銹鋼。對不同型號的閥，內部組件采用統一的不銹鋼材質，以方便維修保養和更換。斯派莎克減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥。該閥的特點，是在進口壓力不斷變化的情況下，保持出口聽壓力和溫度值在一定的范圍內。

斯派莎克減壓閥，是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。用于生活給水、消防給水及其他工業給水系統,通過調節閥減壓導閥,即可調節主閥的出口壓力。出口壓力不因進口壓力、進口流量的變化而變化，安全可靠地將出口壓力維持在設定植上，并可根據需要調節設定值達到減壓的目的。該閥減壓精確，性能穩定、安全可靠、安裝調節方便，使用壽命長。

DP27系列

    DP27導閥型減壓閥，球墨鑄鐵閥體，主閥閥芯閥座、導閥、內部彈簧及過濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。DP27型的壓力調節比可達10:1，控制準確。當壓力范圍超過10:1時，可采用兩個減壓閥串聯。

    DP27G型減壓閥，采用軟閥座，可用于壓縮空氣和其它工業氣體，但不適用于氧氣。

    DP27T型減壓溫控閥，在設定的壓力范圍內，可準確的控制所需溫度。

    DP27E型減壓履，帶電磁閥控制，具有DP27型減壓閥的所有特性，同時又可由電磁閥遠距離控制其開關。

注:如實際使用中流量與***小流量之比大于10:1時，建議使用減壓閥并聯。

口徑選擇

斯派莎克DP27減壓閥導閥型隔膜式減壓閥與其它減壓閥一樣，DP系列減壓閥也必須正確的選型，才能保證其長期穩定的工作。

工作過程：

先導閥膜片感應壓力變化；

先導閥將放大的信號輸出給移動主閥的活塞；

主閥補償迅速恢復壓力

內部先導式減壓閥的操作：

·啟動

- 放松設定彈簧

- 高壓蒸汽和閥簧將導閥和主閥關閉

·調整設定壓力

- 壓緊設定彈簧

    - 導閥打開

    - 活塞上部的高壓蒸汽推動主閥打開

    - 蒸汽流過主閥到達出口

    - 蒸汽壓力通過內部傳感孔到達膜片下側

·獲得設定壓力：

- 金屬膜片下側的壓力使得膜片上移關閉主閥

       - 活塞兩側的壓力慢慢相等，主閥在下游壓力與設定壓力相等時找到位置點

       - 主閥位置建立，調整到了設定壓力

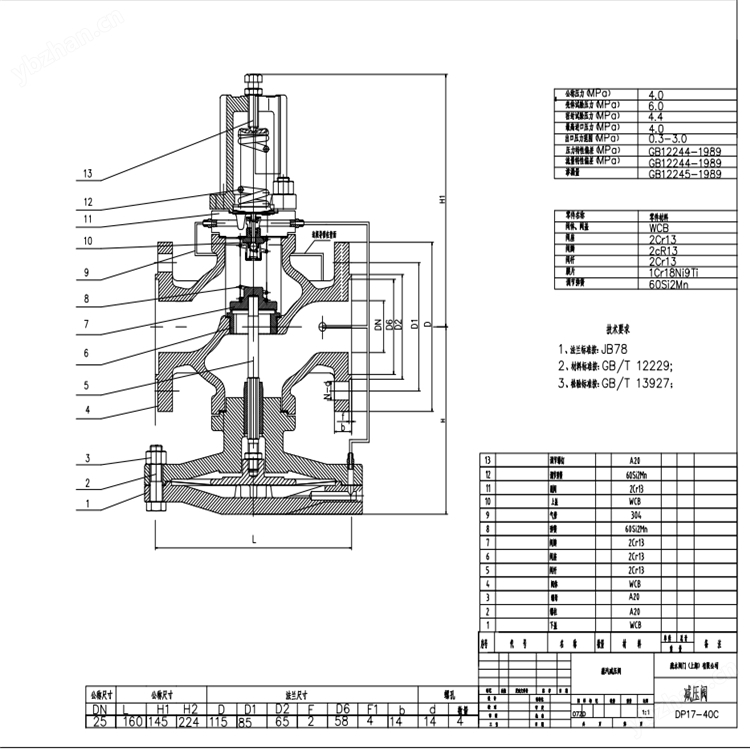

四、主要零件材料：

五、 流量系數(Cv)

連接尺寸：

減壓潤不能由上下游管徑來決定其口徑，而必須依據上下游壓力，流量來選擇其口徑，由系統對閥體材質的要求來選擇不同的型號。另外，本實用新型還可在穩壓閥的出口處設置安全閥，其作用是當由于某種原因(如閥芯腐蝕)出口壓強失控時，能保護后部設備、器件不被損壞。本實用新型通過膜片面積的增大，使減壓閥的感壓性能增強，實現較好的穩壓性能，穩壓精度可以控制到10％以內。

安裝示意圖

（1）不要隨意拆卸減壓閥，否則可能會影響減壓閥的正常使用效果。

（2）在配管前,進行管路清洗,去除其中的異物和銹層，否則可能造成機器故障。

（3）在減壓閥的進口前安裝一個過濾器（濾網為100目或相當?shù)模?。否則將影響 閥的性能，無法實現正確的壓力控制。

（4）在減壓閥后安裝一個安全閥。否則會由于意外過壓，不能進行安全報警，并且會對設備造成損壞。

（5）在減壓閥前后各安裝一塊壓力表。否則將影響正常的壓力設定和控制。

（6）在減壓閥前安裝一只蒸汽疏水閥，防止凝結水積聚。否則將造成凝結水無法及時排放，影響閥的性能或者造成其他不良后果。

（7）當安裝快速開關閥時（例如電磁閥），與減壓閥的距離至少3米。否則可能由于壓力波動太快，造成減壓閥無法實現正常的減壓功能或大大縮短減壓閥的使用壽命。

（8）在兩級減壓系統中，兩個減壓閥之間的距離zui少3米，否則可能影響正常使用，無法實現正常的減壓。

（9）按照流體的流向，正確進行安裝，否則可能影響正常使用。

（10）不允許在減壓閥上放置重物或?qū)ζ溥M(jìn)行扭轉和劇烈的震動，否則可能產生機器故障。

（11）垂直向上安裝減壓閥；安全閥設定壓力應略高于減壓閥后的壓力，一般高出10%或者0.07MPa；

（12）當減壓比很大時，應安裝多級減壓器以保證管道中的流速≤30m/s。為了能容易的拆卸和更換減壓閥，在其上下均應該預留足夠的空間。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④的使用壓力⑤的使用介質的溫度。
二、若已經由設計單位選定公司的型號，請按型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案"，也十分愿意幫助用戶解決生產中所遇到的難題。
