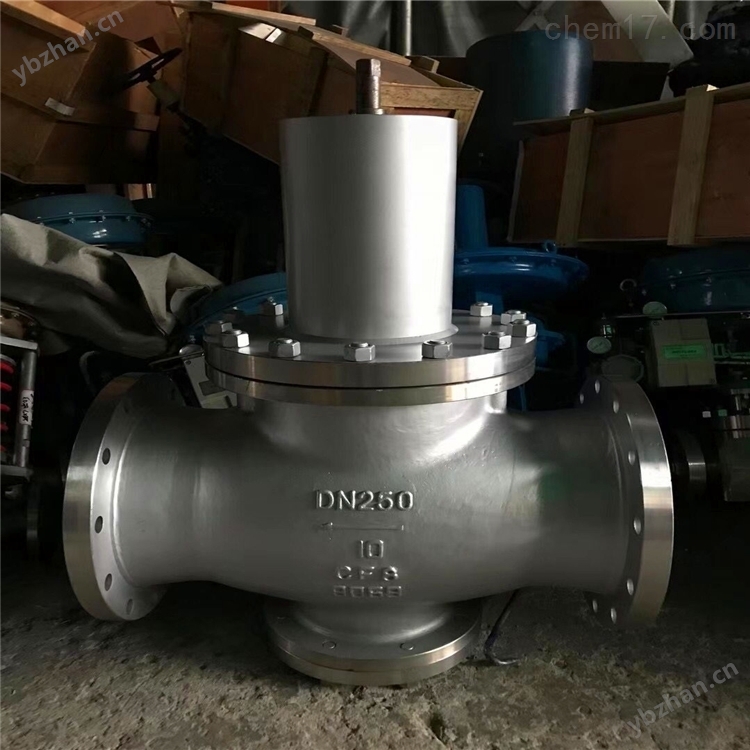

HG20592化工部法蘭式水用減壓閥 產品說明

本實用新型公開了一種用于水處理的減壓閥,包括減壓閥本體,所述減壓閥本體包括兩個法蘭板,所述法蘭板的一側貫穿開設有進水腔,所述法蘭板上呈圓形環繞貫穿開設有若干螺紋孔,所述法蘭板的另一側一體成型設置有凸起板,所述法蘭板的另一側設置有連接機構,所述連接機構包括連接座,所述連接座的兩側分別開設有限位槽與安裝腔.該用于水處理的減壓閥,通過法蘭板,連接機構,螺紋孔,連接座,連通腔,安裝腔,內螺紋與限位槽的配合使用,從而可使用法蘭連接或螺紋連接進行安裝,也可一側采用法蘭連接,另一側采用螺紋連接,可根據具體的安裝環境,選擇適宜的安裝方法,滿足不同的安裝連接要求,便于減壓閥的安裝使用.

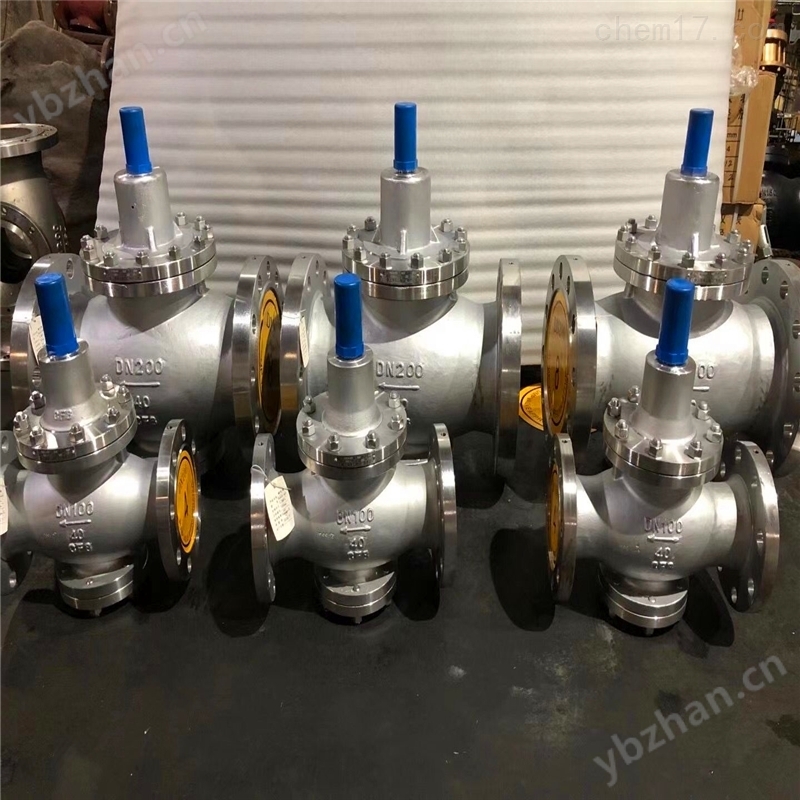

本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

法蘭應按下列規定標記 (推薦采用此種標記方法)

a、標準號：各種類型管法蘭均以本標準的標準號統一標記：HG20592。

b、法蘭類型代號按表5.0.1的規定。

螺紋法蘭采用按GB/T7306規定的錐管螺紋時，標記為“Th(Rc)"或“Th(Rp)"；

螺紋法蘭采用按GB/T12716規定的錐管螺紋時，標記為“Th(NPT)"；

螺紋法蘭如未標記螺紋代號，則為Rp(GB/T7306.1)。

c、法蘭公稱通徑DN（mm）與適用鋼管外徑系列：

整體法蘭、法蘭蓋、襯里法蘭蓋、螺紋法蘭，適用鋼管外徑系列的標記可省略；

適用于國際通用系列鋼管（俗稱英制管）的法蘭，標記“DN(A)"；

適用于國內沿用系列鋼管（俗稱公制管）的法蘭，標記為“DN（B）"。

d、法蘭公稱壓力PN,MPa。

e、密封面形式代號按表6.0.1的規定，突面法蘭如車制密紋水線，則標記為“RF（A）"。

f、應由用戶提供的鋼管壁厚。

帶頸對焊法蘭、對焊環松套法蘭應標注鋼管壁厚。

g、材料牌號。

h、其它。采用與本標準系列規定不一致的要求或附加要求，如密封面的表面粗糙度等。

標記示例：

公稱通徑1200mm、公稱壓力0.6MPa、配用公制管的突面板式平焊鋼制管法蘭，材料為Q235A

HG20592 法蘭 PL1200（B）－0.6 RF Q235A

公稱通徑300mm、公稱壓力2.5MPa、配用英制管的凸面帶頸平焊鋼制管法蘭，材料為20鋼

HG20592 法蘭 SO300(A)－2.5 M 20

公稱通徑150mm、公稱壓力16.0MPa、配用英制管的環連接面帶頸對焊鋼制管法蘭，材料為16Mn,鋼管壁厚為10mm

HG20592 法蘭 WN150(A)－16.0 RJ S＝10mm 16Mn

公稱通徑為200mm、公稱壓力為1.0MPa、配用公制管的突面對焊環松套鋼制管法蘭，材料為：法蘭20、對焊環316，鋼管壁厚為4mm

HG20592 法蘭 PJ/SE200(B)－1.0 RF S＝4mm 20/316

基本性能

　?。?）調壓范圍：它是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達減壓閥到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。

　?。?）壓力特性：它是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。

　?。?）流量特性：它是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。

HG20592化工部法蘭式水用減壓閥主要技術參數和性能指標：

*注：殼體試驗不包括膜片、閥蓋

四、Y42X水用減壓閥主要零件材料：

五、Y42X水用減壓閥流量系數（Cv）：

六、Y42X水用減壓閥外形尺寸：

本實用新型公開了一種自動減壓閥，尤其是一種輸水管道上安裝的自動減壓閥。本實用新型包括一個可與管道相連接的閥體，在所述閥體設有與管道相通的浮子腔，浮子腔內設有浮筒，浮筒內設有浮漂，上部設有壓板及進排氣管，進排氣管設有進排氣孔，并從閥體上部與外界相通。同時，浮漂上部進排氣管壓板與閥體之間，設有密封圈及帶進排氣孔的密封塞。本實用新型解決了輸水管道存在的爆裂及破裂隱患問題，不僅可以將管道內聚集管頂氣體自動排出，預防管道爆裂；而且，出水口用水量大于進水量時，管道內易行成負壓，適時補充空氣，預防管道破裂。本實用新型結構簡單，使用方便，安全可靠。

是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內·根據使用要求選定減壓閥的類型和調壓精度，再根據所需輸出流量選擇其通徑。

Y42F-16C帶壓力表水用減壓閥調壓方法

把減壓閥閥后的用水端關死，然后把調節彈簧上的黑蓋子打開，有一字起子調節，從上往下看，順時針轉動出口壓力增大，逆時針轉動出口壓力減小，邊調節邊觀察閥體上或者閥后的壓力表讀數，達到需要的壓力后停止調節，把黑蓋子復位。

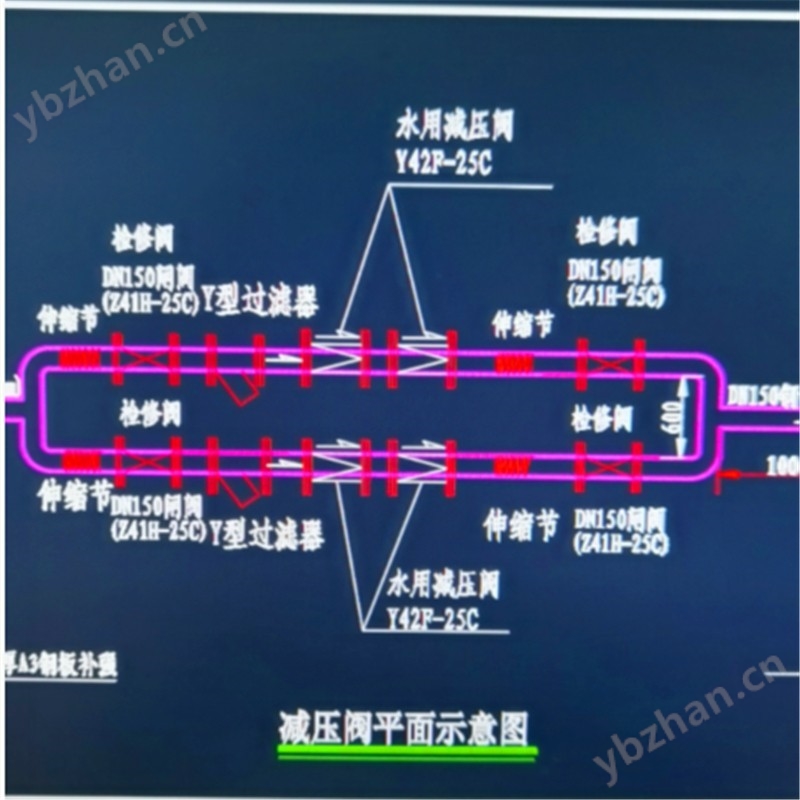

水用減壓閥安裝方法

1、為了操作和維護方便，該閥一般直立安裝在水平管道上。

2、安裝時應注意使管路中介質的流向與閥休上所示箭頭的方向一致。

3、為了防止閥后壓力超壓，應在離閥出口不少于4M處安裝一個自來水減壓閥。

4、決定閥的氣源壓力時，應使其大于輸出壓力0．1MPa。減壓閥一般安裝在分水濾氣器之后，油霧器或定值器之前，并注意不要將其進、出口接反，反之減壓閥會因此而失去應有的功能，甚至損壞。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④的使用壓力⑤的使用介質的溫度。
二、若已經由設計單位選定公司的型號，請按型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案"，也十分愿意幫助用戶解決生產中所遇到的難題。
