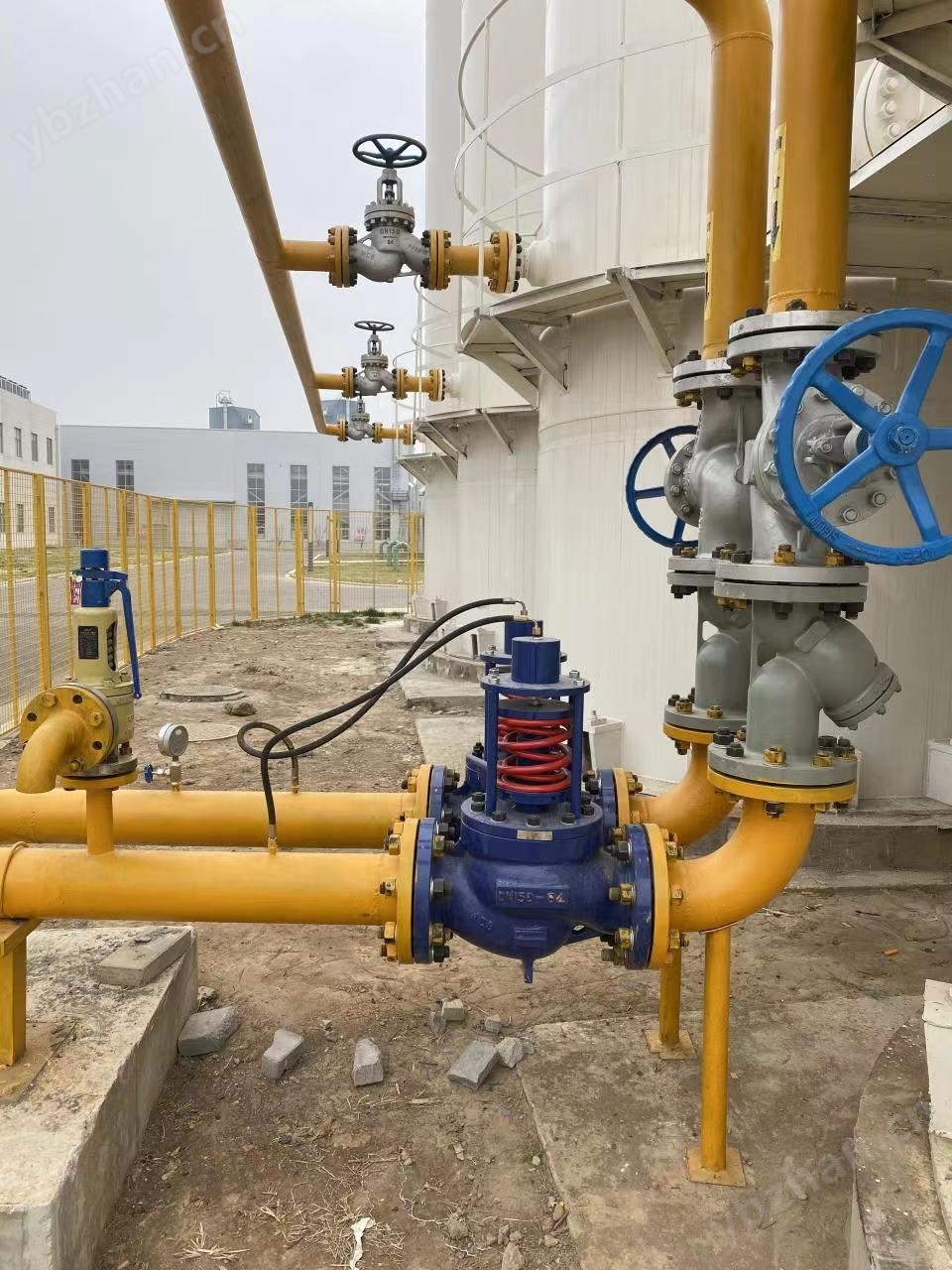

LNG高壓低溫液化氣自力式波紋管減壓閥 產品說明

本實用新型涉及一種，具體涉及一種自力式金屬波紋管調節閥。自力式壓力調節閥是無需外加能源，利用被調介質自身能量而實現自動調節的執行器產品。同時具有節約能源，壓力設定值在運行中可隨意調整，采用快開流量特性，動作靈敏、密封性能好，介質壓力穩定，調節精度高，泄漏量小等優點。廣泛用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中用氣體、液體及蒸汽介質減壓、穩壓（用于閥后調節）或泄壓、穩壓（用于閥前調節）的自動化控制。還可用于工業爐燃燒系統控制兩種燃燒氣混合比流量或用于氫冷發電機組密封油系統、各種工業爐燃燒系統燃料氣體、石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調整等場合。在低溫貯槽上用于低溫液體（液氧，液氮，液氬，液化天然氣，LO2、LN2、LAR、LNG等）的壓力保持在某一規定范圍內，

背景技術：

自力式調節閥是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置，廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統，自力式調節閥包括閥體、閥座、閥芯、閥桿及彈性件，閥體內依次設置有相連通的流入通道、過渡通道及流出通道，閥座設置于閥體內且位于過渡通道，彈性件通過閥桿驅動閥芯與閥座密封配合構成對過渡通道的封閉。 天然氣減壓閥無需外加能源，利用被控介質自身能量作為動力源。引入執行機構控制閥芯位置來改變流通面積，改變流量，從而使閥后壓力穩定到給定值，具有動作靈敏，控制精度高，節約能源等特點。

目前的自力式調節閥通過套筒及o型圈進行密封，該結構使得閥門的使用溫度受到o型圈的影響，而o型圈的溫度一般需要低于200攝氏度，使得閥門的使用范圍受限，且在長時間使用o型圈后，容易導致密封性的下降。是由閥體、閥座、閥芯、平衡彈簧等部件組成，是一種無需外加能源，利用被調節介質自身壓力變化來進行自動調節的閥門，是根據力學原理將被控介質引入執行機構產生力作用推動，控制閥芯元件上下位移達到自動調節，閥前或閥后恒壓或減壓的節能型產品。該產品的特點是能在無電、無氣的場所工作，壓力設定值在運行中可隨意調整。采用快開流量特性，動作靈敏、密封性能好，應用于石油、化工、電站、輕工、印染等工業設備中氣體、液體、蒸汽等介質壓力的自動控制。是在低溫貯槽上用于將LNG液化天然氣的壓力保持在某一規定范圍內，也就是將LNG液化天然氣介質的閥前進口的高壓力減到并穩定在閥后出口所需要的壓力值的閥門。LNG也叫液化天然氣,liquefied natural gas。先將氣田生產的天然氣凈化處理,再經超低溫(-162℃)液化就形成液化天然氣。主要成分是甲烷。LNG無色、無味、無毒且無腐蝕性,其體積約為同量氣態天然氣體積的1/600,LNG的重量僅為同體積水的45%左右,熱值為52MMBtu/t(1MMBtu=2.52×10^8cal)。作為一種清潔、高效、方便、安全的能源,以其熱值高、污染少、儲運方便等特點成為了現代社會人們可選擇的優質能源之一。低溫、氣液膨脹比大、能效高易于運輸和儲存,1標準立方米的天然氣熱質約為9300千卡,1噸LNG可產生1350標準立方米的天然氣,可發電8300度。

類型

•自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。

•壓力分段范圍細且互相交叉，調節精度高。

•壓力設定值在運行期間可連續設定。

•對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。

•橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。

•采用壓力平衡機構，使調節閥反應靈敏、控制精確。

基本原理：

1.用于控制閥后壓力的調壓閥，閥的作用方式為壓閉型。介質由閥前流入閥體，經閥芯、閥座節流后輸出。另一路經導壓管、冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片有效面積上，產生一個向下作用力，壓縮彈簧，推動閥桿，帶動閥芯位移，改變流通面積。達到減壓、穩壓之目的。如閥后壓力增加，作用于膜片有效面積上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度減小，直至閥后壓力下降到設定值為止。同理，如閥后壓力降低，作用在膜片有效面積上的力減小，在彈簧的彈力作用下，帶動閥芯，使閥門開啟度增大，直到閥后壓力上升到設定值為止。

2.用于控制閥前壓力的調壓閥，閥的作用方式為壓開型。介質由閥前流入閥體，同時經導壓管、冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片有效面積上，壓縮彈簧，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片有效面積上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度增大，直至閥前壓力下降到設定值為止。同理，如閥前壓力降低，作用在膜片有效面積上的力減小，在彈簧的彈力作用下，帶動閥芯，使閥門開啟度減小，直到閥前壓力上升到設定值為止。

一般來說壓開型的自力式壓力調節閥工作時為常閉，超過壓力設定點時打開啟到安全作用，但又于安全閥有所區別，安全閥是超過壓力設定點閥門全開，而自力式壓開型是隨著壓力的升高開度相應增大。

LNG高壓低溫液化氣自力式波紋管減壓閥主要零部件材質：

【三】主要技術參數

注：壓力調節范圍可根據用戶要求進行制做

【四】ZZY型自力式壓力調節閥外形連接尺寸：

本實用新型涉及一種自力式金屬波紋管調節閥，包括閥體、閥座、閥芯、閥桿及彈性件，閥體內依次設置有相連通的流入通道、過渡通道及流出通道，閥座設置于閥體內且位于過渡通道，彈性件通過閥桿驅動閥芯與閥座密封配合構成對過渡通道的封閉，所述的閥體內沿豎向設置有滑移軌道，閥桿設置于滑移軌道內并沿滑移軌道移動，閥桿上設置有隨閥桿同步移動的移動塊，滑移軌道設置有固定塊，移動塊與固定塊之間設置有波紋管且波紋管的伸縮方向與閥桿移動方向相同，閥桿延伸至閥體外且彈性件的一端設置于閥桿，另一端設置有固定盤。本實用新型提供一種自力式金屬波紋管調節閥。種自力式金屬波紋管調節閥。種自力式金屬波紋管調節閥。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④的使用壓力⑤的使用介質的溫度。

二、若已經由設計單位選定公司的型號，請按型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案"，也十分愿意幫助用戶解決生產中所遇到的難題。
