ZA-ZB-6-10T戶內外膠裝支柱絕緣子產品闡述產品說明及使用方法：ZA、ZB-6、10T戶內外膠裝支柱絕緣子一、戶內支柱絕緣子概述戶內支柱絕緣子用于額定電壓6~35kV戶內電站，變電所配電裝置及電器設備，用以絕緣和固定導電部分

ZA-ZB-6-10T戶內外膠裝支柱絕緣子產品詳情

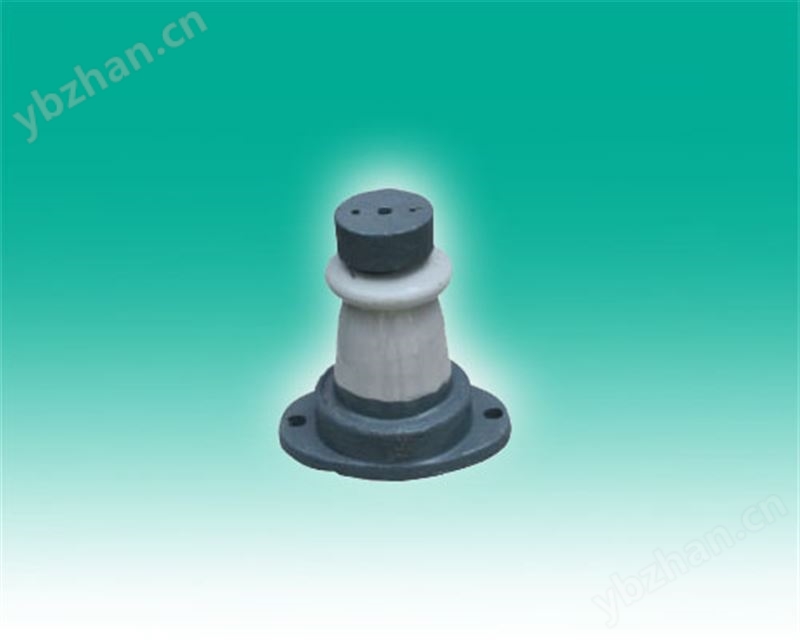

ZA-ZB-6-10T戶內外膠裝支柱絕緣子

產品闡述

產品說明及使用方法：

ZA、ZB-6、10T戶內外膠裝支柱絕緣子

一、戶內支柱絕緣子概述

戶內支柱絕緣子用于額定電壓6~35kV戶內電站，變電所配電裝置及電器設備，用以絕緣和固定導電部分。
絕緣子適用于周圍環境溫度為-40℃~+40℃，安裝地點海拔高度普通型不超過1000m，高原型不超過4000m。
絕緣子按膠裝結構分為外膠裝，內膠裝和聯合膠裝三種結構型式，絕緣子按額定電壓與抗彎強度等級分類如下：

額定電壓 kV	抗彎強度kN
額定電壓 kV	外膠裝	內膠裝	聯合膠裝
6	3.75，7.5	4	—
10	3.75，7.5，20	4，(7)，8，16	4
20	20	—	30
35	—	(7.5)	4，(7.5)，8

注：表中（）表示非標準等級

二、絕緣子結構簡介

絕緣子由瓷件和上、下金屬附件用膠合劑膠裝而成。瓷件端面與金屬附件膠裝接觸部位墊有彈性襯墊，瓷件膠裝部位分別采用上砂、
滾花、挖槽等結構，以保證機械強度、防止松動、扭轉。瓷件表面均勻上白釉，金屬附件表面涂灰磁漆。
絕緣子瓷件主體結構有空腔隔板（可擊穿式）結構和實心（不可擊穿式）結構兩種。聯合膠裝支柱絕緣子一般屬實心不可擊穿式結構。
后一種結構比前一種結構提高了安全可靠性，減少了維護測試工作量。
絕緣子瓷件外形有多棱或少棱兩種，多棱形增加了沿面距離，電氣性能優于少棱形，除將逐步淘汰的外膠裝支柱絕緣子外，其余產品
均為多棱形。
內膠裝結構，由于金屬附件膠入瓷件孔內，相應的增加了絕緣距離，提高了電氣性能，同時也縮小了安裝時所占空間位置，但由于內
膠裝對提高機械強度不利，故機械強度要求較高的絕緣子，宜采用聯合膠裝（即上附件采用內膠裝，下附件采用外膠裝）。

三、技術標準

戶內支柱絕緣子按國標GB8287.1~8287.2《高壓支柱瓷絕緣子》制造。

四、型號說明

Z——戶內外膠裝支柱絕緣子；
ZN——戶內內膠裝支柱絕緣子；
ZL——戶內聯合膠裝支柱絕緣子；
對于外膠裝支柱絕緣子，破折號前字母L表示多棱式，字母A、B、D表示機械破壞負荷分別為3.75，7. 5，20kN。字母后分?jǐn)?shù)，分子表示額定電壓千伏數，分母為機械破壞負荷kN數。
N——內膠裝上下附件為單螺孔者；
Y——外膠裝和聯合膠裝下附件為圓形者；
T——外膠裝下附件為橢圓形者；
F——外膠裝下附件為方形者；
G——高原型（老產品為GY）

五、外形及安裝尺寸

型號	圖號	主要尺寸mm														重量kg
型號	圖號	H	D	h1	h2	h3	h4	h5	d1	d2/b	d3	d4	d5	a1	a2	重量kg
ZA-6Y	10-1	165	86	27	36	6	13	20	62	106	2-M6	M10	M12	36	-	2.1
ZA-6T	10-2	165	86	27	36	6	13	10	62	110	2-M6	M10	2-Φ12	36	135	2.3
ZB-6Y	10-1	185	106	38	48	7	18	22	82	129	2-M10	M16	M16	46	-	4.2
ZB-6T	10-2	185	106	38	46	7	18	12	82	140	2-M10	M16	2-Φ15	46	175	4.9
ZA-10Y	10-1	190	86	27	36	6	13	20	66	110	2-M6	M10	M12	36	-	2.25
ZA-10T	10-2	190	86	27	36	6	13	10	62	110	2-M6	M10	2-Φ12	36	135	2.5
ZB-10Y	10-1	215	106	38	48	7	18	22	82	129	2-M10	M16	M16	46	-	4.6
ZB-10T	10-1	215	106	38	46	7	18	12	82	140	2-M10	M16	2-Φ15	46	175	5.24
ZLD-10F	10-3	215	110	46	65	14	22	18	160	160	4-M12	M16	4-Φ15	76	125	9.5
10kv/3.75kN	10-1	190	110	27	36	6	13	20	66	110	2-M6	M10	M12	36	-	2.8
10kv/7.5kN	10-2	215	126	38	48	7	18	12	82	135	2-M10	M16	2-Φ15	46	175	6.0
10kV/20kN	10-3	215	110	46	65	14	22	18	160	192	4-M12	M16	4-Φ15	76	155	10.9
10kv/20kN	10-3	215	110	46	65	14	22	18	160	160	4-M12	M16	4-Φ15	76	125	10.9
ZLD-20F	10-4	315	143	46	80	14	22	18	128	195	4-M12	M18	4-Φ18	76	155	16

型號	額定電壓kv	工頻電壓kv r.m.s≮		全波沖擊耐受電壓kV peak≮	抗彎及抗拉破壞負荷kN ≮	公稱爬電距離mm
型號	額定電壓kv	干耐受	擊穿	60	抗彎及抗拉破壞負荷kN ≮	公稱爬電距離mm
ZA-6Y	6	36	58	60	3.75	-
ZA-6T	6	36	58	60	3.75	-
ZB-6Y	6	36	58	60	7.50	-
ZB-6T	6	36	58	80	7.50	-
ZA-10Y	10	47	75	80	3.75	-
ZA-10T	10	47	75	80	3.75	-
ZB-10Y	10	47	75	80	7.50	-
ZB-10T	10	47	75	80	7.50	-
ZLD-10F	10	47	75	80	20	-
10kv/3.75kN	10	47	75	80	3.75	-
10kv/7.5kN	10	47	75	80	7.50	230
10kV/20kN	10	47	75	80	20	230
10kv/20kN	10	47	75	80	20	上下法蘭均為球鐵
ZLD-20F	20	75	-	125	20	-

產品型號

工廠代號

圖號

主要尺寸mm

機械破壞負荷kN

工頻電壓KV

雷電沖擊耐受電壓KV

參考重量kg

彎曲

拉伸

干耐受

擊穿

ZA-35Y

P2216

380

120

M10

M16

3.75

100

175

185

6.8

ZA-35T

P2217

380

120

M10

175

3.75

100

175

185

7.2

產品型號	工廠代號	圖號	主要尺寸mm							機械破壞負荷kN		工頻電壓KV		雷電沖擊耐受電壓KV	參考重量kg
產品型號	工廠代號		H	D	d1	d2	d3	a1	a2	彎曲	拉伸	干耐受	擊穿	雷電沖擊耐受電壓KV	參考重量kg
ZC-10F	P2218	1	225	135	M16	M10	15	66	140	12.5	12.5	42	74	75	8.0
ZD-10F	P2219	1	235	170	M16	M12	15	76	155	155	20	42	74	75	12.2
ZD-20F	P2220	2	315	180	M18	M12	18	76	175	175	20	68	119	125	16.5
