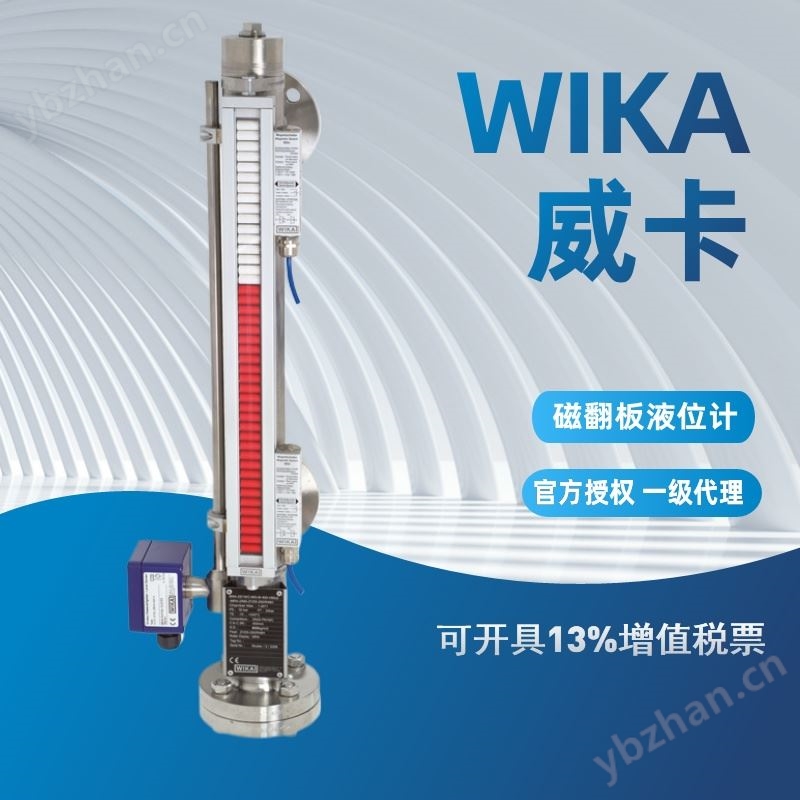

BNA型磁翻板液位計/液位表 由旁路腔體、浮子和磁性顯示體組成。旁路腔體通過至少兩個過程接口（法蘭、螺紋或者焊接端）連接在罐體上， 等高引入罐體內的液位。浮子位于腔體內部，漂浮在液面上，浮子內置永磁體，磁場可以穿過旁路腔體管壁觸發安裝在旁路腔體外側的磁性顯示體翻轉，實現非接觸的液位高度指示。磁性顯示體是由雙色的塑料翻柱或者不銹鋼翻板組成，10 mm一顆緊密排列。WIKA 磁翻板液位計

磁翻板液位計/液位表的浮子中的永磁體磁場可以穿過旁路腔體管壁觸發顯示體翻轉180°。液位上升時由白轉紅，液位下降時由紅轉白。因此磁翻板液位計/液位表 可實現在無需供源的情況下清晰指示罐體內液位。

WIKA 磁翻板液位計設計簡單、堅固、緊湊、耐用■ 旁路腔體和浮球材質多樣化，包括304，316/316L，316Ti等不銹鋼和特殊材料■ 旁路腔體和磁性顯示體在耐壓耐氣上隔離■ 磁性顯示體指示液位，無需外加電源■ 由于采用耐腐蝕性材質，可應用于眾多工業領域■  可測量和指示具有腐蝕性、易燃性、有毒、高溫、攪動的 及污染的液體的液位■  連續液位測控，不受介質物理和化學性能變化的影響， 比 如：電阻率、電導率、壓力、真空、溫度、蒸汽、冷凝、泡沫、氣泡、沸騰等工況■ 界面測量（比重差≥ 100 kg/m3）■ 特殊設計： 食品工業、包覆、液化氣工況、伴熱夾套示意圖旁路腔體浮子（內置磁鋼系統）磁性顯示體接線盒(選配傳感器或磁性開關時)設計及工作原理 ■  旁路腔體安裝在罐體側面，連通后等高引入罐體內液位浮子漂浮在液面上■  磁性顯示體安裝于旁路腔體表面，隨浮球內置磁鋼位置翻轉；開關和傳感器也靠浮球內置磁鋼觸發而動作磁鋼系統磁鋼系統由集磁環和不同的磁鋼組成，溫度高達450℃，這種設計可以很好的適應不同的工況條件。
